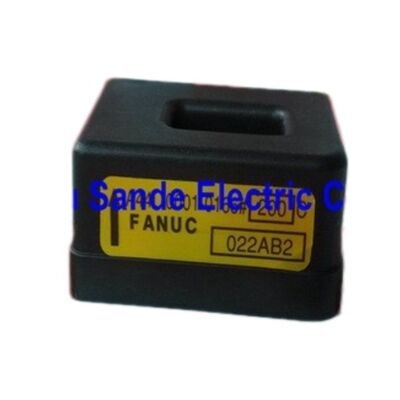

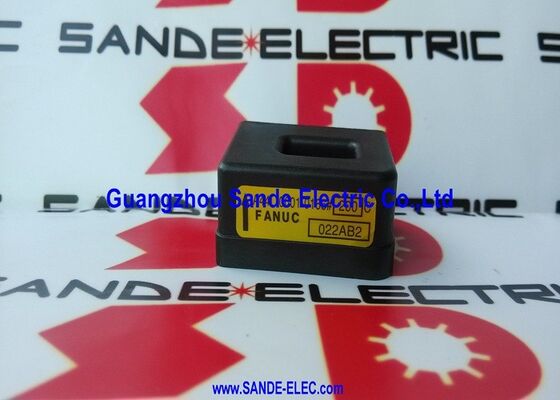

Capteur de courant à effet Hall Fanuc A44L-0001-0166#200C — ±200A, boucle fermée, servomoteur/broche CNC, équivalent LEM HTB-200-P

Vue d'ensemble

Le Fanuc A44L-0001-0166#200C est un capteur de courant à effet Hall en boucle fermée qui mesure les courants de phase du moteur dans les amplificateurs de servomoteur et de broche Fanuc, renvoyant un signal analogique proportionnel au courant instantané à la boucle de régulation de courant de l'amplificateur.

Le suffixe #200C identifie la plage de mesure de ±200A. Ce capteur est électriquement et fonctionnellement équivalent au LEM HTB-200-P et apparaît dans les modules d'amplificateur Fanuc partout où une mesure de courant de phase dans cette plage est requise.

La mesure du courant est la boucle de rétroaction la plus interne de tout entraînement de servomoteur ou de broche. L'amplificateur commande un courant à travers l'enroulement du moteur pour produire du couple ; le A44L-0001-0166#200C mesure ce qui circule réellement et le renvoie.

Le régulateur de courant compare le courant commandé et mesuré à chaque cycle de commutation PWM — généralement de 4 kHz à 16 kHz — et ajuste la sortie pour éliminer la différence. Cette régulation de courant en boucle fermée est ce qui confère aux axes servo Fanuc leur linéarité de couple et leur réponse dynamique, et pourquoi un capteur de courant défaillant ou décalé provoque une dégradation immédiate des performances ou des conditions d'alarme.

Le principe de fonctionnement en boucle fermée (compensé) différencie ce capteur des conceptions à effet Hall plus simples. Une bobine de rétroaction active enroulée autour du noyau magnétique du capteur alimente un courant de compensation qui annule exactement le champ magnétique du conducteur primaire.

L'amplificateur mesure ce courant de compensation — qui reflète le courant primaire avec une linéarité élevée et une dérive de température minimale — plutôt que la tension de l'élément Hall directement. Cette annulation active offre la linéarité et la bande passante requises par la régulation du courant du moteur.

Spécifications clés

Isolation galvanique — Sécurité et intégrité du signal

Les conducteurs de phase du moteur traversant le A44L-0001-0166#200C transportent des courants provenant d'une liaison CC fonctionnant généralement à 300–600V selon le type d'amplificateur Fanuc.

Le circuit de commande recevant la sortie analogique du capteur fonctionne à basse tension, référencé à la masse du contrôleur CNC. Sans isolation élevée, les transitoires de tension des événements de commutation IGBT sur le bus CC se coupleraient à travers le capteur dans le signal de rétroaction de courant, corrompant la mesure avec du bruit et potentiellement endommageant les circuits de mesure analogiques du CNC.

La haute isolation galvanique du capteur — généralement spécifiée dans la gamme des kilovolts pour les appareils de la série LEM HTB — maintient la séparation électrique entre les domaines de puissance et de commande. La sortie analogique représente fidèlement le courant primaire sans aucun couplage du potentiel du bus CC dans le circuit de commande. Cette isolation est à la fois une spécification de performance (signal de courant propre) et une spécification de sécurité (protection du circuit de commande contre les tensions du circuit de puissance).

Quand ce capteur tombe en panne

Un A44L-0001-0166#200C décalé ou défaillant produit des symptômes caractéristiques dans le système Fanuc. Un décalage à courant nul — le capteur signalant un courant non nul lorsqu'aucun ne circule — apparaît comme une commande de couple continue à l'arrêt et peut provoquer une dérive ou une oscillation de l'axe.

Une erreur de gain (sensibilité différente de la valeur calibrée) entraîne une erreur de couple proportionnelle de l'axe, dégradant les performances de positionnement et, dans les cas graves, déclenchant l'alarme d'erreur de suivi du contrôleur de servomoteur.

Un capteur complètement défaillant déclenche généralement une alarme de surintensité immédiate même à de faibles courants de moteur, car l'amplificateur lit une valeur incorrecte qui dépasse le seuil de protection.

Avant de remplacer le capteur, vérifiez que l'alimentation ±15V est correcte et stable, et que le connecteur du capteur est correctement inséré. Un connecteur desserré ou un défaut d'alimentation intermittent peut produire des symptômes identiques à ceux d'un capteur défaillant.

FAQ

Q1 : Le A44L-0001-0166#200C est-il directement remplaçable par un LEM HTB-200-P ?

Oui, dans la plupart des cas. Le A44L-0001-0166#200C est la désignation d'achat Fanuc pour le LEM HTB-200-P utilisé dans les amplificateurs Fanuc.

Les spécifications électriques sont équivalentes. Avant d'installer un LEM HTB-200-P en remplacement, vérifiez que le brochage et l'orientation du connecteur correspondent à l'empreinte du circuit imprimé de l'amplificateur — certaines révisions d'amplificateurs Fanuc montent le capteur dans une orientation spécifique.

La plage de mesure, la tension d'alimentation et l'échelle de sortie sont les mêmes.

Q2 : Comment le A44L-0001-0166#200C est-il installé dans l'amplificateur ?

Le capteur est un composant au niveau de la carte monté sur ou près des barres de bus CC dans le module d'amplificateur Fanuc. Le remplacement est une procédure de réparation nécessitant une désénergisation complète de l'amplificateur et la décharge des condensateurs du bus CC à une tension sûre (mesurée sur les condensateurs du bus, pas seulement sur l'interrupteur d'alimentation) avant de manipuler des composants internes.

La documentation de maintenance des amplificateurs Fanuc spécifie le temps d'attente de décharge et la procédure de vérification. Remplacer le capteur sans confirmer la décharge des condensateurs du bus risque un choc électrique mortel.

Q3 : Quels types d'amplificateurs Fanuc utilisent ce capteur ?

Le A44L-0001-0166#200C est utilisé dans les modules d'amplificateurs de servomoteur et les unités d'amplificateurs de broche Fanuc qui nécessitent une mesure de courant de ±200A — généralement les modules de courant plus élevé des familles d'amplificateurs Alpha et Beta, et dans les modules d'alimentation/amplificateur (PSM) Fanuc.

Les modèles exacts d'amplificateurs qui utilisent ce capteur peuvent être confirmés à partir de la liste des pièces des amplificateurs Fanuc pour le module spécifique en cours de réparation.

Q4 : Un capteur défaillant peut-il provoquer des déclenchements répétés de surintensité même si le moteur n'est pas en surcharge ?

Oui. Si le décalage de sortie du capteur a dérivé ou si le capteur est défaillant d'une manière qui produit une sortie non nulle sans courant primaire, l'amplificateur lit un courant fantôme. Lorsque cette lecture fantôme dépasse le seuil de protection contre les surintensités, l'amplificateur se déclenche en surintensité même si le moteur ne tire pas réellement un courant excessif.

C'est un schéma de diagnostic courant : des alarmes de surintensité qui se produisent à faible ou zéro charge, disparaissent après un cycle d'alimentation et se répètent — indiquant un problème de capteur plutôt qu'un problème réel de moteur ou de charge.

Q5 : La classification ±200A signifie-t-elle que le capteur mesure le courant CA et CC, ou seulement le courant CA ?

La classification ± signifie que le capteur mesure le courant bidirectionnel — il signale avec précision les courants de phase positifs et négatifs sur toute la plage de ±200A.

Dans les entraînements de moteurs CA, les courants de phase du moteur sont sinusoïdaux, alternant entre des valeurs positives et négatives. Le principe de l'effet Hall en boucle fermée fonctionne correctement pour les deux polarités, rendant le capteur adapté à la mesure du courant des moteurs de servomoteurs et de broches CA sans aucun écrêtage ou redressement de demi-onde.
