Capteurs d'automatisation industrielle
>
|
| Lieu d'origine | USA |
| Nom de marque | BENTLY |
| Certification | CE ROHS |
| Numéro de modèle | 330901-00-05-02-00 |

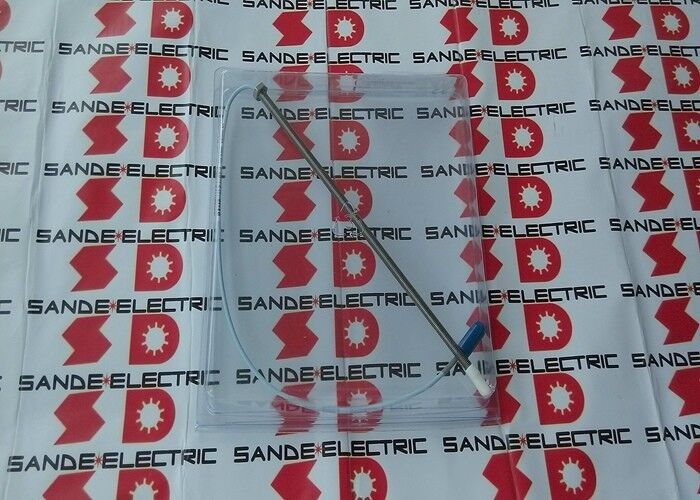

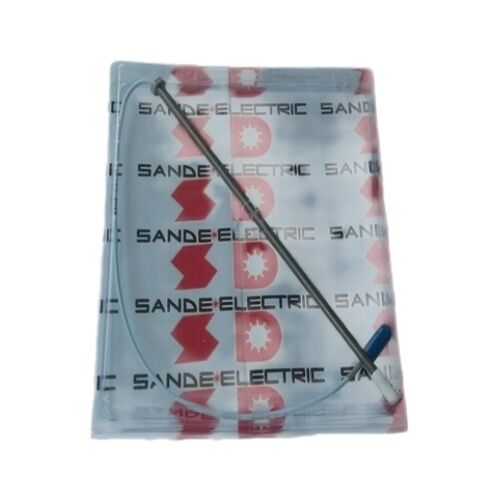

LeBently Nevada 330901-00-05-02-00est la configuration de boîtier compacte de 0,5 pouce de la série de sondes de proximité 3300 XL NSv, un transducteur de courant de tourbillon pour la mesure sans contact du déplacement radial de l'arbre dans les machines rotatives.
La pointe de la sonde génère un champ électromagnétique qui est perturbé par la surface de l'arbre électriquement conductrice qui passe à proximité; cette perturbation, convertie en tension par le proxymètre 3300 NSv,fournit un signal CC continu proportionnel à l'écart entre la pointe de la sonde et l'arbre.
Le système 3300 XL NSv est la plateforme de transducteurs de proximité de Bently Nevada, utilisée sur les turbines, les compresseurs, les pompes, les moteurs,et autres machines tournantes pour lesquelles la vibration de l'arbre et la surveillance de la position sont nécessaires pour la surveillance de l'état, la protection et le contrôle des processus.
The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.
La longueur de boîtier compacte de 0,5 pouce de la configuration -00-05 est spécifiquement conçue pour les installations où la profondeur du trou de montage est limitée,les installations dont la clearance radiale autour du corps de la sonde est limitée, ou les postes de retrofit où l'équipement d'origine utilisait une conception de sonde plus courte.
La section non filetée de 0,0 pouces (préfixe 00) signifie que la partie filetée s'étend de l'extrémité de la sonde,maximiser l'engagement dans les ports de filetage peu profonds sans gaspiller la profondeur sur une section non filetée.
| Paramètre | Valeur |
|---|---|
| Le fil | 1/4-28 UNF (pas de blindage) |
| Longueur sans fil | 00,0 pouces |
| Durée de l'affaire | 0.5 pouces |
| Connecteur | Mini ClickLoc coaxial (câble standard) |
| Matériel du dossier | Acier inoxydable AISI 304 |
| Matériel de conseils | PPS (sulfure de polyphényléne) |
| Impédance du câble | 75 Ω coaxial |
| Isolement des câbles | Le FEP |
| Sensitivité | Pour les appareils de traitement de l'électricité |
| Réponse de fréquence | CC à 10 kHz |
| Température de fonctionnement | -52°C à +177°C |
| Résistance en courant continu (câble) | 4.0 ± 0,5 Ω (0,5 m) |
| Engagement maximal du fil | 0.375 pouces |
| Le couple recommandé | 5.1 N·m (45 pouces) |
| Système compatible | 3300 XL NSv |
| Approbation | Standard (option 00) |
La sonde 330901-00-05-02-00 est un élément d'un système de transducteur de proximité à trois composants: la sonde elle-même, un câble d'extension reliant la sonde au proximateur,et le proximiteur 3300 XL NSv (module de conditionnement).
La sonde génère le champ de courant tourbillonnant, le câble d'extension transporte le signal RF brut,et le proximitor convertit le signal RF dépendant de l'écart en une sortie de tension CC calibrée, généralement −18V à l'écart éloigné calibré et variant vers −1V à mesure que l'arbre s'approche de l'extrémité de la sonde.
Cette architecture distribuée sépare le point de mesure (sonde) de l'électronique (proximateur).
La sonde ne contient pas d'électronique active, mais seulement une bobine enroulée et un réseau de réglage, ce qui permet à la sonde de fonctionner dans la plage de −52 °C à +177 °C, ce qui endommagerait les circuits de semi-conducteurs.
Le proximiteur est monté dans un endroit plus frais et plus accessible, loin de l'environnement thermique et vibratoire du boîtier de la machine.
Le système NSv 3300 XL de Bently Nevada est rétrocompatible avec les câbles d'extension et les proximitors 3300 XL,rendant les sondes 330901-00-05-02-00 directement interchangeables avec les sondes antérieures de la série 330901 dans les installations existantes.
Le mini connecteur coaxial ClickLoc (option 02) correspond au connecteur standard 3300 XL, permettant le remplacement de la sonde sans modifier l'assemblage du câble de champ.
La longueur du boîtier de 0,5 pouce détermine la profondeur de la sonde physique de la surface du boîtier de la machine à l'extrémité de la sonde.5 pouces cas positionne la pointe de la sonde 0.5 pouces au-dessous de la surface de montage approprié pour les profondeurs de forage de l'arbre correspondant à cette dimension.
Contrairement aux variantes de sonde plus longues utilisées pour atteindre des puits dans des endroits profondément enfoncés, le boîtier de 0,5 pouce est destiné aux mesures proches de la surface du boîtier.
Le couple d'installation recommandé est de 5,1 N·m (45 in·lb), avec un maximum absolu de 7,3 N·m (65 in·lb).
Le dépassement du couple maximal présente un risque de déformation du fil ou d'endommagement de l'extrémité de la sonde PPS.particulièrement important, puisque le matériau PPS de la pointe, bien qu'il soit chimiquement résistant et mécaniquement dur, se déforme sous une charge de torsion excessive.
L'étanchéité de l'anneau O de Viton au corps de la sonde assure une étanchéité positive contre l'huile et les fluides de procédé au port de la sonde; inspecter l'état de l'anneau O avant l'installation et remplacer si elle est fissurée ou déformée.
L'écart de fonctionnement optimal entre la pointe de la sonde et l'arbre pour le système 3300 NSv est d'environ 2 mm (80 mils).
À cet écart, le système fonctionne près du centre de sa plage linéaire, offrant une résolution maximale et minimisant la sensibilité aux erreurs d'écart dues à l'expansion thermique ou à la déviation de l'arbre.
L'écart est réglé en réglant la position axiale de la sonde dans le port fileté et vérifié en mesurant la tension de sortie en courant continu avec l'arbre stationnaire.
Q1: Quel est l'écart de travail optimal pour le 330901-00-05-02-00, et comment le régler?
Le système 3300 NSv est calibré pour un écart nominal d'environ 2 mm (80 mils).régler la sonde axialement jusqu'à ce que la tension de sortie en courant continu du proximiteur soit de l'ordre de −10 V (le point médian de la plage linéaire de −18 V à −2 V pour le système 3300 NSv).
Cela positionne l'arbre au centre de la plage de mesure linéaire de la sonde.Verrouiller la sonde dans cette position avec une écrous de verrouillage et confirmer l'écart est dans les spécifications en utilisant la tension de sortie du proximitor comme référence.
Q2: Le 330901-00-05-02-00 peut-il être utilisé sans câbles d'extension directement connectés au proximiteur?
Le mini connecteur coaxial ClickLoc de la sonde (option 02) se connecte au câble d'extension standard 3300 XL NSv, qui se connecte ensuite au proximateur.
Bien qu'il soit physiquement possible de connecter la sonde au proximateur sans câble d'extension lors des essais en banc, le système étalonné est conçu et caractérisé par des impédances de câble spécifiques.
N'utiliser aucun câble d'extension, ou un câble qui ne correspond pas aux spécifications 3300 XL de Bently Nevada, affectera la sensibilité du système et la portée linéaire.Utilisez toujours le bon câble d'extension Bently Nevada 3300 XL pour les installations sur le terrain.
Q3: Les approbations sont énumérées comme option 00 (standard) ¿Est-ce que cela exclut l'installation dans les zones dangereuses?
Les homologations standard (option 00) signifient que cette variante de sonde ne comporte pas les certifications supplémentaires ATEX, IECEx ou d'autres zones dangereuses fournies par la variante 05.Installations situées dans des zones classifiées dangereuses (atmosphères explosives), zones de gaz ou de poussière inflammables) nécessitent la variante de la sonde approuvée par l'agence.
Pour les salles de machines non dangereuses, l'option standard 00 est appropriée et couvre l'utilisation industrielle générale sans restriction.
Q4: Y a-t-il une différence entre les sondes 330901 "NSv" et les anciennes sondes de la série 330900?
The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.
La série 330901 NSv utilise le même filetage 1/4-28 UNF et les connecteurs ClickLoc que la série 330900, ce qui rend la mise à niveau physique simple,mais les proximitors et les câbles d'extension du système NSv doivent être utilisés avec des sondes NSv pour maintenir la précision de calibrage.
Le mélange de sondes NSv avec des proximitors non NSv peut produire des décalages d'étalonnage.
Q5: Quelle est la vitesse maximale de surface de l'arbre que cette sonde peut mesurer avec précision?
The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.
La sonde elle-même n'a pas de limite de vitesse mécanique; elle fonctionne tant que la surface de l'arbre est dans la plage linéaire de la sonde.
Pour les machines fonctionnant au-dessus de 10 000 tr/min, la teneur en fréquence des signaux de vibration à des ordres plus élevés peut s'approcher de la bande passante du système,mais les harmoniques fondamentales et d'ordre inférieur restent entièrement dans la plage de mesure.
