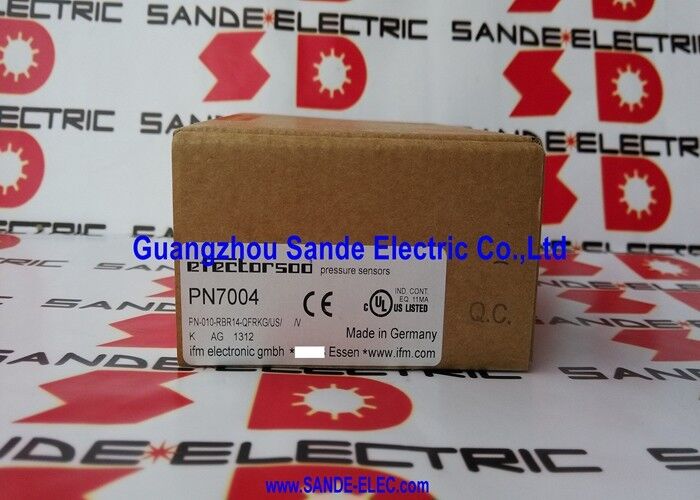

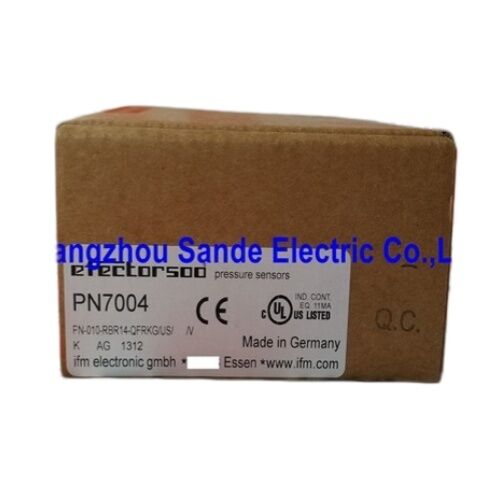

IFM PN7004 | Capteur de pression électronique — 0 à 10 bar, 18 à 36 VDC, 2 sorties PNP/NPN, filetage interne G1/4, M12, IP65, écran 4 chiffres

Présentation

Le IFM PN7004 est un capteur de pression électronique couvrant de −1 à 10 bar, avec deux sorties de commutation programmables indépendamment, un écran alphanumérique intégré à 4 chiffres et un raccordement de process à filetage femelle G¼" (interne). Au sein de la série PN7000 d'IFM, le PN7004 se situe à l'extrémité basse pression, aux côtés de la capacité de 400 bar du PN7000 — ces deux capteurs servent des espaces d'application entièrement différents malgré le partage de la même plateforme de boîtier et de la même interface de programmation.

La plage de −1 à 10 bar est le domaine des systèmes pneumatiques et des processus basse pression.

Les alimentations en air comprimé pour les machines industrielles fonctionnent généralement à 6 à 8 bar ; les éjecteurs à vide pour les pinces à ventouse fonctionnent entre 0 et −1 bar manométrique ; les circuits d'eau de refroidissement fonctionnent à 3 à 8 bar selon la hauteur du système et la pression de la pompe.

Le PN7004 gère tout cela avec une seule plage de mesure, et l'écran intégré fournit une lecture directe de la pression au point de détection sans instrumentation supplémentaire.

Deux sorties de commutation programmables constituent la caractéristique la plus précieuse du PN7004 par rapport aux pressostats plus simples à sortie unique.

Dans tout système nécessitant à la fois un point de consigne de contrôle et un point de consigne d'alarme — un compresseur qui se charge à 5 bar et s'alarme en dessous de 3 bar, un circuit hydraulique qui active un cycle à 60 bar et s'alarme au-dessus de 80 bar — le PN7004 remplace deux capteurs distincts par un seul.

Les deux points de consigne surveillent la même connexion de pression ; les deux se connectent indépendamment à l'API ; les deux commutent à leurs niveaux de seuil programmés individuellement.

Spécifications clés

−1 à 10 bar — Vide à pneumatique

La plage de mesure commençant à −1 bar rend le PN7004 directement applicable aux applications de vide sans nécessiter de capteur séparé. Les systèmes de vide industriels pour pinces à ventouse, thermoformage et dégazage fonctionnent entre 0 et −0,95 bar manométrique (approchant le vide complet).

Le PN7004 couvre cette plage à la limite inférieure et l'alimentation en air comprimé à la limite supérieure — un seul capteur par point de surveillance de pression pour les systèmes utilisant à la fois le vide et la pression positive à différents points de leur cycle.

La plage supérieure de 10 bar couvre tout le spectre de la pression des machines pneumatiques. L'alimentation industrielle standard des compresseurs vers la distribution pneumatique est généralement de 6 à 8 bar ; après les régulateurs de pression et les pertes, la pression au point d'utilisation est de 4 à 6 bar ; les applications pneumatiques haute pression (certains vérins de serrage, presses pneumatiques) atteignent 8 à 10 bar.

Le PN7004 gère tout cela sans dépasser sa plage de mesure.

Protection contre les surcharges : 75 bar d'épreuve, 150 bar d'éclatement

Soixante-quinze bar de pression d'épreuve pour une plage de mesure de 10 bar représente un facteur de surcharge de 7,5:1.

C'est la reconnaissance par IFM que même les systèmes pneumatiques et hydrauliques basse pression subissent des événements de pression transitoires substantiellement supérieurs à leur plage de fonctionnement normale — les démarrages de pompe, les fermetures de vanne brusques, les décharges d'accumulateur et les impacts en fin de course des vérins hydrauliques génèrent tous des transitoires qui peuvent dépasser le point de consigne plusieurs fois.

La pression d'épreuve de 75 bar garantit que la cellule de mesure céramique du PN7004 survit à ces événements sans dérive de zéro ni dommage permanent.

FAQ

Q1 : Quelle est la différence entre le PN7004 et le PN7000, et comment choisir ?

Le PN7004 mesure de −1 à 10 bar avec un indice de protection IP65 et un filetage interne (femelle) G¼", destiné aux systèmes pneumatiques, à l'hydraulique basse pression et à l'air d'instrumentation. Le PN7000 mesure de 0 à 400 bar avec un indice de protection IP67 et un filetage externe (mâle) G¼", pour les circuits hydrauliques principaux des machines haute pression.

Les deux ont la même alimentation 18 à 36 V CC, des sorties PNP/NPN, un connecteur M12 et un écran intégré. Sélectionnez en fonction de la plage de mesure : si votre système fonctionne en dessous de 10 bar, le PN7004 ; au-dessus de 10 bar, considérez le PN7000 ou une variante de la série PN à plage intermédiaire.

Q2 : La sortie OUT2 du PN7004 peut-elle fonctionner comme un second pressostat indépendant ?

Oui. OUT2 est programmable soit comme une deuxième sortie de commutation indépendante à un point de consigne différent de OUT1, soit comme une sortie de diagnostic qui signale l'état interne du capteur. Lorsqu'elle est configurée comme une deuxième sortie de commutation, les deux sorties commutent indépendamment à leurs seuils programmés respectifs, chacune avec son propre réglage d'hystérésis.

Cela rend le PN7004 équivalent à deux pressostats indépendants à sortie unique partageant un point de mesure.

Q3 : Le raccordement G¼" est indiqué comme filetage interne — à quel matériel le capteur se connecte-t-il ?

Le filetage interne (femelle) G¼" signifie que le corps du capteur contient une douille femelle dans laquelle une tétine BSP mâle G¼" est vissée. Pour installer le PN7004, une tétine, un adaptateur ou un raccord direct mâle G¼" BSP provenant de la ligne de pression de la machine doit s'accoupler à la douille du capteur.

De nombreux distributeurs hydrauliques et pneumatiques fournissent des orifices femelles G¼" — le PN7000 (filetage mâle) se connecterait directement à ceux-ci, mais le PN7004 (filetage femelle) nécessite un raccord mâle ou un adaptateur. Vérifiez le format de connexion au point de prélèvement de pression de la machine avant de commander.

Q4 : Le PN7004 remplace les PB7024 et PN7024 — s'agit-il d'un remplacement direct ?

IFM liste le PN7004 comme remplaçant de ces anciens modèles, avec une plage de mesure, un type de sortie et un raccordement de process compatibles. L'interface de programmation et l'écran diffèrent des anciens modèles.

L'installation électrique et mécanique devrait être compatible dans la plupart des cas. Vérifiez le brochage du connecteur M12 de l'installation d'origine par rapport à l'affectation du connecteur du PN7004 avant le câblage.

Q5 : L'indice IP65 est-il suffisant pour les environnements de machines hydrauliques, ou l'IP67 est-il requis ?

L'indice IP65 assure une protection complète contre la poussière et contre les jets d'eau de toutes directions — suffisant pour la brume d'huile, les éclaboussures de liquide de refroidissement et l'exposition accidentelle aux fluides typiques des environnements de machines hydrauliques.

L'indice IP67 (immersion temporaire) est nécessaire lorsque le capteur peut être immergé ou soumis à des inondations de fluide à haute pression.

Pour la majorité des installations de panneaux pneumatiques et hydrauliques où le capteur se trouve à l'intérieur d'une armoire de machine ou sur un distributeur accessible, l'indice IP65 est suffisant.

Pour les capteurs montés dans des puisards, des tranchées ou des endroits où une accumulation de fluide est possible, l'indice IP67 offre une protection supplémentaire.
