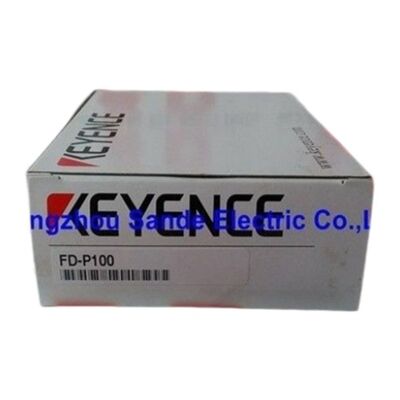

Sensor de débit de Keyence FD-P100 FDP100 FD-P100

Keyence FD-P100. Capteur de pression de débit Détecteur de débit de liquide, compatible PLC, monture en ligne

Résumé

LeLe système d'aérodrome doit être équipé d'un système d'aérodrome.est le composant de la tête de capteur du système de capteur de débit numérique Keyence à amplificateur séparé, couvrant une plage de débit de 10 à 100 litres par minute dans les applications de surveillance des liquides.

Il fonctionne dans le cadre d'un système intégré: la tête de capteur FD-P100 est installée directement dans la conduite d'écoulement,tandis qu'une unité d'amplificateur séparée (FD-V70A pour le rail DIN ou FD-V75A pour le montage du panneau) est montée à un emplacement pratique du panneau de commande , chaleur et vibrations au point de détection.

Cette architecture divisée est l'avantage pratique de la conception d'amplificateurs séparés.

La tête de capteur elle-même ne porte aucun élément électronique à risque de pulvérisation de liquide de refroidissement, de température de processus ou de vibrations mécaniques.pour générer le signal que l'amplificateur traite.

L'amplificateur, monté dans un environnement de panneau contrôlé, contient l'affichage, les comparateurs de seuil, la sortie analogique et l'interface PLC.

Les ingénieurs familiarisés avec la série FD de Keyence reconnaîtront que c'est la même philosophie utilisée dans toute la famille de produits FD-Vchacune optimisée pour son environnement de fonctionnement respectif.

Dans les systèmes de fabrication basés sur PLC, le FD-P100 fournit les données de débit que les programmes PLC utilisent pour la surveillance du circuit de refroidissement, la confirmation du débit de liquide de refroidissement avant le début des opérations d'usinage,contrôle des fluides de procédé, et génère une alarme lorsque le débit tombe en dessous des seuils de sécurité minimaux.

Les sorties NPN ou PNP du collecteur ouvert de l'amplificateur (en fonction de la variante de l'amplificateur) se connectent directement au module d'entrée numérique du PLC sans conditionnement du signal intermédiaire.

Principales spécifications

Architecture d'amplificateur séparé

La tête de capteur FD-P100 et son amplificateur jumelé forment un système où la séparation physique entre le point de détection et l'électronique de commande est l'avantage d'ingénierie déterminant.

Dans les environnements de fabrication où le capteur doit être placé à proximité des pompes, à l'intérieur des boîtiers des machines, à proximité des sources de chaleur ou partout où l'électronique est soumise à des contraintes,l'architecture divisée permet un placement optimal des capteurs sans compromettre la fiabilité de l'amplificateur.

The amplifier's dual-level LED display provides simultaneous visibility of both the current flow value and the programmed threshold — a practical feature during commissioning (setting the threshold accurately) and during routine maintenance checks (confirming the process is operating within specification without stopping the machine).

L'affichage se met à jour cinq fois par seconde en fonctionnement normal, assez rapidement pour voir les variations de débit transitoires en temps réel.

Deux sorties de commande de l'amplificateur assurent une surveillance indépendante du seuil de puissance. Une sortie peut signaler "débit normal confirmé" tandis que la seconde signale "débit trop bas, arrêt de fonctionnement".

Cette capacité à double sortie sert les applications de verrouillage de sécurité où la confirmation des limites de débit minimum et maximum est requise dans une seule installation.

Temps de réponse et sortie analogique

Le temps de réponse sélectionnable (0,5 à 60 secondes) n'est pas une limitation, mais une fonction de moyenne délibérée qui détermine la rapidité avec laquelle les valeurs affichées et de sortie répondent aux changements de débit.

Des temps de réponse courts (0,5 ∼1 seconde) sont appropriés pour détecter des arrêts ou des surtensions rapides du débit.

Des temps de réponse plus longs (5 à 60 secondes) permettent d'éliminer les fluctuations induites par la turbulence dans les applications à débit constant,produisant un affichage et une sortie stables qui ne déclenchent pas de fausses alarmes par pulsation momentanée.

La sortie analogique (via amplificateur), avec une précision de 0,5% à pleine échelle à 20°C/25°C,traduit la plage de débit complète de 10 ‰ 100 L/min dans un signal électrique proportionnel adapté aux modules d'entrée analogiques PLC.

Ce signal continu permet aux systèmes de surveillance de suivre les tendances des données de flux au fil du temps, de calculer la consommation cumulée,et détecter une dégradation progressive des performances de la pompe ou du filtre comme une tendance progressive plutôt que de répondre uniquement aux dépassements de seuil.

Intégration PLC

L'amplificateur associé au FD-P100 est conçu à partir de zéro comme un dispositif de champ PLC.

L'alimentation est tirée de l'alimentation en champ CC de 24 V du PLC; la logique de sortie NPN ou PNP correspond directement à la polarité de la carte d'entrée du PLC sans adaptateur;la sortie analogique se connecte à des canaux d'entrée analogiques standard de 4?? 20 mA ou de tension.

Aucun convertisseur de signal, aucune interface de relais ou aucun amplificateur intermédiaire n'est nécessaire entre le système FD et le PLC.

Pour les blocages de confirmation de procédé, lorsque le cycle d'usinage ne peut pas commencer avant que le débit de refroidissement n'ait été vérifié, le PLC lit la sortie de l'état du débit de l'amplificateur FD sous forme d'entrée numérique standard.

Le programme de la machine attend que le débit soit confirmé avant d'autoriser la prochaine opération, exactement comme il le ferait avec n'importe quel autre capteur de champ.

Questions fréquentes

Q1: Le FD-P100 est décrit comme une "tête de capteur"? en quoi consiste le système complet?

Le FD-P100 est uniquement l'élément de détection en ligne. Un système opérationnel complet nécessite l'appariement du FD-P100 avec un amplificateur de série Keyence FD-V compatible: FD-V70A (rail DIN, sortie NPN),Le système de freinage doit être équipé d'un système de freinage de freinage de freinage., sortie PNP), FD-V75A (montage de panneau, NPN) ou FD-V75AP (montage de panneau, PNP).

L'amplificateur fournit l'alimentation en courant continu de 12 à 24 V, traite le signal de la tête du capteur, entraîne l'affichage LED, génère les sorties de commutation et fournit la sortie analogique.

La tête de capteur seule ne produit aucune sortie utilisable.

Q2: Quels liquides sont compatibles avec le FD-P100?

La série FD est conçue pour la surveillance du débit de liquide industriel, y compris l'eau de refroidissement, les liquides de refroidissement de coupe, les huiles hydrauliques et les liquides de processus généraux.,ou liquides à haute température doivent être confirmés par rapport aux données de compatibilité de Keyence pour les matériaux humidifiés de la série FD-P avant l'installation.

Pour les produits chimiques agressifs ou les liquides ultra-purs où la contamination des matériaux est préoccupante, confirmer les matériaux des pièces humides par rapport aux spécifications des fluides de procédé.

Q3: Comment les seuils de débit sont-ils fixés sur l'amplificateur?

Les amplificateurs FD-V70A/V75A permettent de régler le seuil par le biais de boutons du panneau avant tout en surveillant la valeur du débit actuel sur l'écran LED.

Deux niveaux de seuil indépendants (limite supérieure et inférieure) peuvent être configurés indépendamment.

L'amplificateur prend également en charge la commutation de la banque via une entrée externe. Un PLC peut sélectionner jusqu'à quatre ensembles de seuils préprogrammés en commutant les entrées de la banque.permettant au même capteur de servir plusieurs produits ou conditions de processus sans réglage manuel du seuil.

Q4: Quel est le chiffre de précision de sortie analogique de 0,5% F.S. auquel on fait référence?

La précision à pleine échelle de 0,5% s'applique à une température du fluide de 20°C et à une température ambiante de 25°C – les conditions de référence standard pour les spécifications de précision de la série FD de Keyence.

À d'autres températures du fluide ou de l'environnement, les effets thermiques sur la tête du capteur et l'électronique de l'amplificateur peuvent produire des écarts légèrement plus importants.

Pour les applications de surveillance du débit nécessitant une précision sur une large plage de températures, évaluer la spécification du coefficient de température de l'amplificateur et la plage de température de fonctionnement prévue.

Q5: Le FD-P100 peut-il détecter simultanément le débit et la pression?

Le FD-P100 est une tête de capteur de débit. La mesure de la pression nécessite un capteur de pression séparé.

La désignation "P100" dans la plage de débit indique le débit maximal (100 L/min) plutôt qu'une fonction de mesure de la pression.

Pour la surveillance simultanée du débit et de la pression, une transmission ou un interrupteur de pression séparés connectés au même PLC est l'approche standard.
