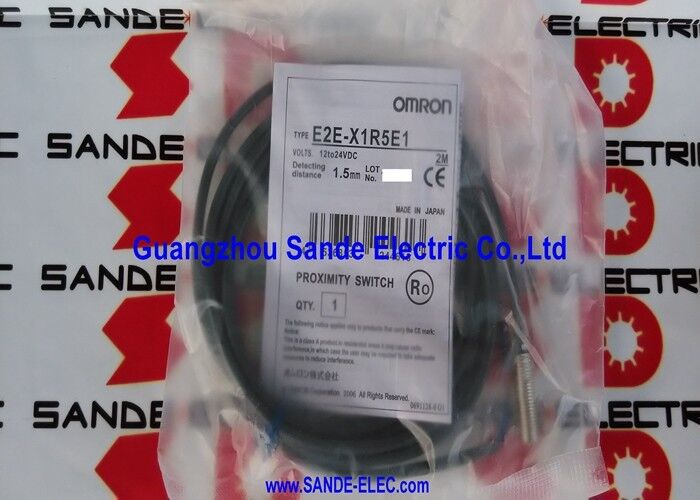

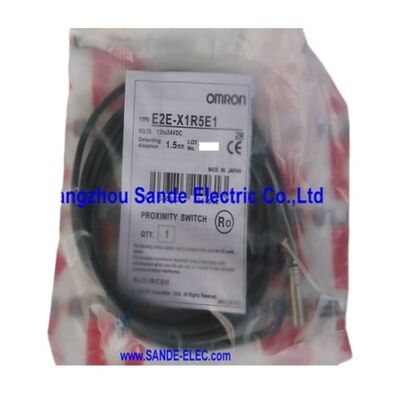

Le commutateur de proximité Omron E2E-X1R5E1 E2EX1R5E1

Le Omron E2E-X1R5E1 est un capteur de proximité inductif blindé M8 offrant une distance de détection nominale de 1,5 mm avec une sortie NPN normalement ouverte à 3 fils sur une alimentation de 12-24 V CC.

Avec une fréquence de commutation de 2 kHz, il se situe dans la partie rapide de la gamme standard E2E blindée M8, idéale pour les applications où le taux de détection dépasse ce qu'un capteur à basse fréquence peut suivre de manière fiable, tout en conservant la fiabilité familière de la série E2E, l'étanchéité IP67 résistante à l'huile et la compatibilité mécanique de montage en affleurement.

La distance de détection de 1,5 mm rend ce capteur parfait pour confirmer que de très petites cibles sont exactement là où elles devraient être, ou pour détecter des caractéristiques fines (fentes, trous, bords, goupilles, lames) sur des composants où une plus longue portée de détection introduirait une ambiguïté quant à la caractéristique qui a déclenché la sortie.

Deux kilohertz signifient que l'E2E-X1R5E1 complète un cycle de détection complet (ON à OFF et retour à ON) en 0,5 milliseconde. Pour les applications à haute vitesse où les cibles passent rapidement devant la face du capteur, cette vitesse de commutation détermine le taux de passage maximal des cibles que le capteur peut résoudre de manière fiable.

Un exemple pratique : un engrenage à 20 dents tournant à 6 000 tr/min génère 100 événements de passage de dents par seconde (100 Hz). À 2 kHz, l'E2E-X1R5E1 gère cela avec une marge de sécurité de 20:1. Pour la plupart des applications de machines-outils, 2 kHz offre une marge suffisante pour les taux de détection rencontrés dans la détection de rotation de broche, le comptage de convoyeurs et le retour d'information sur la position de l'arbre à cames.

La construction blindée de l'E2E-X1R5E1 concentre son champ de détection électromagnétique vers l'avant à partir de la face de détection, supprimant l'extension latérale du champ grâce à un blindage interne intégré au corps M8.

Cela permet d'installer le capteur en affleurement dans un support métallique (au même niveau que le métal environnant) sans que le métal environnant n'absorbe le champ de détection et ne réduise la portée de 1,5 mm. Pour la taille du corps M8, le montage en affleurement est particulièrement précieux dans les emplacements de machines restreints où le diamètre compact de 8 mm du capteur fait partie de la contrainte de conception.

L'indice IP67 couvre l'exclusion complète de la poussière et l'immersion temporaire jusqu'à 1 mètre. La classification supplémentaire "résistant à l'huile" d'Omron confirme que les matériaux d'étanchéité sont qualifiés pour une exposition prolongée aux huiles de coupe et aux liquides de refroidissement, pas seulement à l'eau.

La plage de température de fonctionnement de −40°C à +85°C prend en charge les conditions de démarrage à froid dans les installations non chauffées et les températures ambiantes élevées à l'intérieur des enceintes de machines où la chaleur des liquides de refroidissement et des moteurs de broche élève la température locale au-dessus de la température ambiante.
