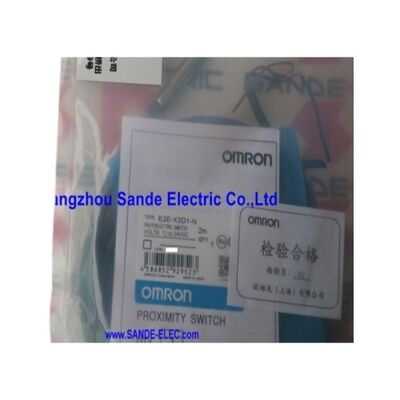

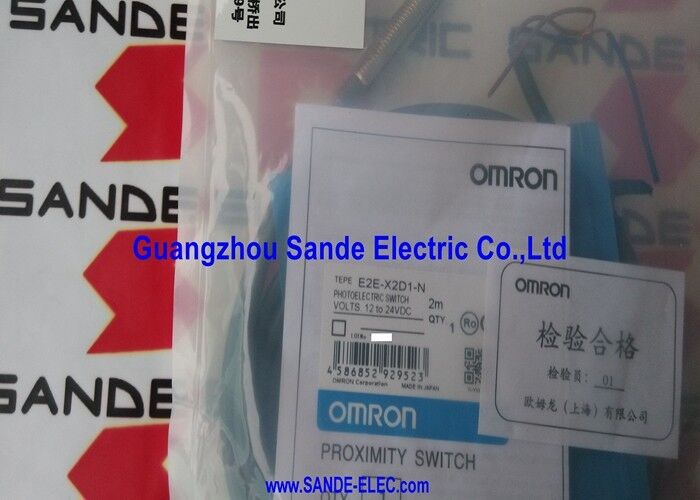

Le commutateur de proximité Omron E2E-X2D1-N E2EX2D1N

Omron E2E-X2D1-N. Sensor de proximité inductive M8 protégé, 2mm NO, DC 2-Wire, 1030VDC, 1,5kHz, IP67, câble résistant à l'huile de 2m

Résumé

LeLes données sont fournies par les autorités compétentes.est un capteur de proximité inductif M8 blindé câblé comme un dispositif DC à 2 fils normalement ouvert, avec une distance de détection de 2 mm et une fréquence de commutation de 1,5 kHz.Le circuit DC 2 fils signifie seulement deux fils le capteur se connecte en série avec la charge entre l'alimentation positive en courant continu et le retourQuand une cible en métal ferreux pénètre dans le champ de détection de 2 mm, le circuit de sortie interne conduit et le courant circule à travers la charge.

L'attrait des capteurs à 2 fils CC réside dans leur simplicité d'installation. Dans une machine avec de nombreux points de détection de position, l'élimination du troisième fil (d'alimentation) de chaque capteur permet d'économiser le coût réel du câble.réduit le nombre de broches des connecteurs, et simplifie le câblage des panneaux.

Le compromis entre un courant de charge minimum de 3 mA et une fuite hors état de 0,8 mA est gérable dans la plupart des installations d'automatisation.

Les cartes d'entrée PLC à courant continu standard de 24 V dépassent largement les 3 mA dans l'état ON, et la fuite de 0,8 mA est bien inférieure au seuil d'allumage de l'entrée,en faisant de l'E2E-X2D1-N un dépôt direct pour les positions des capteurs de machines conventionnelles.

Le boîtier en acier inoxydable (SUS303) et la surface de détection PBT résistante à l'huile ne sont pas des choix de matériaux accessoires.

Dans les applications de machines-outils où le capteur passe sa vie entouré par le liquide de refroidissement de coupe et la brume d'huile,le boîtier doit résister à l'attaque chimique qui corrode les boîtiers en laiton ou en zinc classiques en quelques mois.

Combinée à l'étanchéité à l'huile IP67 +, la spécification du matériau de l'E2E-X2D1-N correspond à l'environnement chimique réel des installations de machines-outils où elle est le plus souvent déployée.

Principales spécifications

DC 2-câble NO Le circuit de connexion en série

Dans le circuit à 2 fils CC, le capteur se trouve en série entre l'alimentation positive et la charge.aucun débit de courant à travers la charge.

Lorsque la cible est détectée (sensor ON), le transistor conduit et le courant passe de l'alimentation à l'étape de sortie du capteur, à travers la charge, et de retour à la normale.

Deux implications pratiques découlent directement de ce circuit.

The minimum load current of 3 mA means the load must draw at least this much for the sensor's output to switch cleanly — very high-impedance loads or loads that draw less than 3 mA will produce unreliable or no switching.

La fuite de 0,8 mA ne doit pas dépasser le seuil d'état OFF de l'entrée PLC connectée; si c'est le cas, l'entrée se lit continuellement ON indépendamment de la présence de la cible.Les entrées PLC industrielles standard gèrent ces deux contraintes sans problème: leur courant ON minimum dépasse 3 mA et leur seuil OFF ignore confortablement 0,8 mA.

La désignation "avec polarité" signifie que les deux câbles de capteur ont des rôles positifs et négatifs définis, ils ne sont pas interchangeables. L'inversion des câbles lors de l'installation empêche le fonctionnement normal;Cependant, le suppresseur de surtension dans le circuit de protection de l'E2E-X2D1-N empêche les dommages permanents d'un bref renversement de polarité, permettant de corriger l'erreur de câblage sans remplacement du capteur.

1Réponse à 0,5 kHz Capacité de détection à moyenne vitesse

À 1,5 kHz, l'E2E-X2D1-N complète 1 500 cycles de détection complets par seconde.les contrôles des pièces d'installation dans les stations de montage, cette vitesse de réponse est confortablement plus rapide que tout événement mécanique que le capteur doit suivre.

Pour les applications nécessitant le comptage des impulsions à partir de dents d'engrenage ou de disques de codage à rotation rapide, 1,5 kHz impose une limite pratique:un comptage fiable exige que chaque événement cible occupe au moins une période complète de commutation, ce qui signifie qu'à 1,5 kHz, des taux de dépassement de la cible pouvant atteindre environ 750 événements par seconde peuvent être résolus de manière propre.

Montage à écoulement protégé ∙ Flexibilité maximale d'installation

La construction protégée concentre le champ électromagnétique vers l'avant de la face de détection, empêchant l'extension latérale du champ qui serait absorbée par le métal environnant dans une installation à monture à vide.Le fil E2E-X2D1-N s'insère dans des trous de montage standard M8 × 1 mm et est fixé avec les écrous de verrouillage M8 fournis, avec la face du capteur en contact direct avec ou en retrait dans le support métallique environnant.Ceci protège la face de détection du contact mécanique direct dans les applications où les cibles s'approchent par le côté ou où l'espace d'installation est confiné.

Questions fréquentes

Q1: En quoi la version E2E-X2D1-N (NO) diffère-t-elle de la version E2E-X2D2-N (NC)?

Les deux capteurs sont électriquement identiques dans la construction, le boîtier et la distance de détection.la variante D1 (NO) a son transistor de sortie OFF (circuit ouvert) lorsqu'il est au ralenti et ON lorsque la cible est détectée; la variante D2 (NC) est l'opposé de la sortie conduit en veille et s'ouvre lorsque la cible est détectée. Choisissez NO pour les interblocs de détection de présence standard où "cible présente = circuit actif";sélectionnez NC pour les applications sécurisées ou les circuits à logique inverse où "objectif absent = circuit actif". "

Q2: Le courant de fuite est de 0,8 mA ¢ cela provoquera-t-il une fausse sortie sur mon entrée PLC?

Pour la grande majorité des cartes d'entrée PLC industrielles, 0,8 mA est bien inférieur au seuil de courant minimum en mode ON (généralement 2 ‰ 5 mA).

L'entrée reste dans l'état OFF lorsque 0,8 mA s'écoule à travers elle sans présence de cible.

En cas d'utilisation d'une entrée exceptionnellement sensible avec un seuil ON très bas, une résistance de contournement (5.6 kΩ à 10 kΩ) connecté en parallèle à l'entrée du PLC détourne le courant de fuite et empêche toute fausse activation.

Q3: L'objet de détection standard est le fer 12 × 12 × 1 mm ∙ que se passe-t-il avec des cibles plus petites?

La distance de détection de 2 mm est caractérisée pour la plaque d'essai en fer de 12 × 12 × 1 mm.Des zones cibles plus petites renvoient moins de flux électromagnétique à la bobine du capteur et produisent des distances de détection plus courtes.

Pour les capteurs M8, la zone cible doit idéalement être égale ou supérieure à la zone de la face du capteur (cercle d'environ 8 mm de diamètre).une cible de 4 × 4 mm, soit environ 70%.

Mesurez toujours le point de commutation réel avec les dimensions cibles spécifiques dans les conditions d'installation avant de fixer la position de montage mécanique.

Q4: L'E2E-X2D1-N peut-il fonctionner avec une alimentation en courant continu de 12 V?

La tension de fonctionnement est de 10 à 30 V de courant continu, couvrant les alimentations en courant continu de 12 et 24 V.

À l'alimentation de 12 V, la tension résiduelle du transistor de sortie du capteur réduit la tension de charge effective assurer que la charge fonctionne de manière fiable à cette tension réduite.

pour les cartes d'entrée PLC spécialement conçues pour une entrée de 24 V,vérifier que la tension d'alimentation réduite satisfait toujours à l'exigence de tension minimale de l'entrée à l'état activé au terminal d'entrée après prise en compte de la chute du câble et de la tension résiduelle du capteur.

Q5: La classification IP est IP67 plus "à l'épreuve de l'huile" - que ajoute la désignation à l'épreuve de l'huile?

IP67 couvre la protection contre la pénétration de poussière (exclusion complète) et l'immersion temporaire dans l'eau (1m, 30 minutes).huiles hydrauliques, et les liquides de refroidissement pour le travail des métaux fluides qui sont chimiquement différents de l'eau et attaquent les matériaux d'étanchéité différemment.

Le boîtier en acier inoxydable et la surface de détection PBT, combinés à l'étanchéité à l'huile,qualifier l'E2E-X2D1-N pour les environnements des machines-outils où une exposition prolongée à l'huile est la condition normale pendant toute la durée de vie du capteur..
