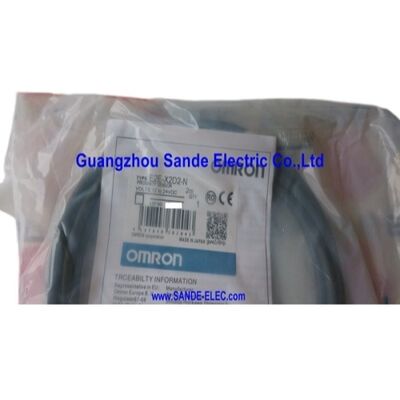

OMRON Commutateur de proximité E2E-X2D2-N E2EX2D2N

Omron E2E-X2D2-N. Sensor de proximité inductive M8 protégé, 2mm NC, DC 2 fils, 1030VDC, 1,5kHz, acier inoxydable, IP67 à l'épreuve de l'huile, câble de 2m

Résumé

LeLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.est la variante normalement fermée du capteur à 2 câbles 2 mm CC E2E M8 blindé le jumeau physique du capteur E2E-X2D1-N à tous égards sauf la logique d'état de sortie.

Lorsque la variante D1 ouvre son circuit lorsqu'aucune cible n'est présente et le ferme lorsqu'une cible est détectée, la D2 conduit en veille et s'ouvre lorsque la cible s'approche.

Cette inversion de la NC au lieu de la NO ne change rien à la construction physique du capteur, à la distance de détection, au matériau d'emballage ou à l'empreinte de l'installation.mais cela change fondamentalement la façon dont le capteur s'intègre dans un circuit de commande.

Dans un circuit normalement fermé, une défaillance du capteur, une rupture du câble, une défaillance du connecteur,Perte de puissance produit le même signal que "cible détecté"Le circuit s'ouvre.

Pour les verrouillages de sécurité et la surveillance du protecteur de la machine, le comportement souhaitable est le suivant: tout défaut provoque un circuit ouvert dans la machine,qui est traitée par la logique de commande comme une condition de protection ouverte ou dangereuse et qui répond en arrêtant la machine..

Un circuit normalement ouvert, en revanche, échoue à l'état opposé ̇ un circuit ouvert que la machine pourrait interpréter comme "pas de cible présente, sûr de continuer".

Dans la pratique des machines-outils, l'E2E-X2D2-N est approprié partout où l'absence d'une cible doit produire un signal de sortie actif (alimenté): confirmation fermée, détection sans fixation,vérification de la porte entièrement rétractée, et confirmation du fonctionnement du convoyeur à puce lorsque la sortie sous tension est en état normal et qu'une sortie déchargée indique une anomalie.

Principales spécifications

NC vs NO

Le choix entre NC et NO est une décision de conception de contrôle avant d'être une décision de sélection de capteur.

Si la réponse est "cible présent = sortie ON" ?? confirmation de position standard, vérification partielle présente, détection de fin de course ?? utilisez la variante NO (E2E-X2D1-N).La détection de la cible la ferme et active la charge..

Si la réponse est "absence de cible = sortie activée" ?? surveillance de la porte fermée, confirmation de la présence d'un garde, verrouillage sans danger de fonctionnement ?? utiliser la variante NC (E2E-X2D2-N).La détection de cible l' ouvre et dé-alimente la charge., que le programme PLC interprète comme un changement de condition.

Dans la configuration NC, le capteur effectue son travail de détection à l'envers: lorsque le protecteur ou la porte est en position sûre (fermé/présent), la cible (montée sur la porte/le protecteur) est dans le champ de détection,la sortie de l'E2E-X2D2-N est ouverte et l'entrée du PLC se lit OFF.

Cela semble contre-intuitif mais est l'approche standard de circuit de sécurité le programme PLC confirme la sécurité en s'attendant à ce que l'entrée soit OFF,et toute condition qui ouvre le circuit (y compris la défaillance du câble) produit la même lecture OFF.

Chambres en acier inoxydable dans les environnements des machines-outils

Le boîtier en acier inoxydable SUS303 de l'E2E-X2D2-N résiste à l'attaque chimique combinée de liquides de refroidissement de coupe à base d'eau alcaline (qui attaquent le laiton), les huiles de coupe nettes,contamination par des fluides hydrauliques, et les agents de nettoyage utilisés dans l'entretien des machines.

Les boîtiers en laiton avec revêtement au nickel tolèrent bien l'exposition à court terme, mais peuvent développer une corrosion des fosses en immersion prolongée dans le liquide de refroidissement en particulier avec des liquides de refroidissement alcalins à forte concentration.

L'acier inoxydable élimine ce mode de défaillance, ce qui est important dans les installations de capteurs qui devraient fonctionner en continu pendant des années sans remplacement.

The PBT (polybutylene terephthalate) thermoplastic sensing face provides additional chemical resistance for the sensor's most exposed surface — the face that is directly aimed at the target and receives the highest fluid contact.

Le PBT maintient sa stabilité dimensionnelle et sa douceur de surface dans les huiles et les liquides de refroidissement qui gonfleraient ou dégraderaient les plastiques plus mous,préservation de la géométrie de la face de détection qui détermine la précision de l'écart d'air du capteur pendant sa durée de vie.

Questions fréquentes

Q1: Dans la configuration NC, que lit l'entrée du PLC lorsque l'E2E-X2D2-N est installé et alimenté mais qu'aucune cible n'est à portée?

Lorsqu'il est alimenté sans cible dans le champ de détection, le transistor de sortie E2E-X2D2-N conduit des flux de courant à travers la charge (entrée PLC) et l'entrée est lue ON (logique 1, en supposant une logique positive).

Lorsqu'une cible pénètre dans le champ de détection de 2 mm, la sortie s'ouvre, le courant tombe au niveau de fuite de 0,8 mA et l'entrée du PLC se lit OFF (logique 0).ouvre sur détection.

Q2: L'E2E-X2D2-N a une sortie NC? importe-t-il quel fil est positif et lequel est négatif lors de l'installation?

Le circuit DC à 2 fils est polarisé, le capteur a défini des bornes positives et négatives malgré le fait qu'il n'ait que deux fils.

L'inversion des connexions empêche le fonctionnement normal. Le code de couleur standard du fil d'Omron pour les capteurs à 2 fils CC est le suivant: fil brun = alimentation positive (connexion à +24V DC),fil bleu = charge/sortie (connexion en série avec charge à alimentation commune).

La protection du suppresseur de surtension empêche les dommages permanents d'un bref renversement de polarité, mais un câblage correct est requis pour le fonctionnement.

Q3: L'E2E-X2D2-N peut-il détecter une cible ferreuse derrière lui à travers un mince couvercle métallique non ferreux?

Le champ de détection de l'E2E-X2D2-N pénètre les matériaux non métalliques (couvertures en plastique, verre, peinture) avec un effet minimal.

Les feuilles métalliques non ferreuses entre le capteur et la cible sont plus complexes: thin aluminium or brass sheets reduce the field somewhat but may allow the ferrous target to still be detected if the combined gap (sheet thickness + air gap to target) remains within the effective sensing range.

Des boucliers en métaux non ferreux épais absorbent le champ plus significativement.

Les essais avec les matériaux spécifiques dans l'installation réelle sont le seul moyen fiable de confirmer la capacité de détection par une couche intermédiaire non ferreuse.

Q4: À une fréquence de 1,5 kHz, quel est le mouvement le plus rapide de la cible que l'E2E-X2D2-N peut suivre de manière fiable?

Pour un suivi fiable, une cible doit rester dans le champ de détection pendant au moins un cycle complet.

Une cible de 2 mm qui passe à 3 m/s traverse la zone de détection du capteur en environ 0,67 ms ‡ juste à la limite de suivi du capteur.

Pour une détection fiable, la cible doit être supérieure à 2 mm ou se déplacer plus lentement que 3 m/s.

Pour le comptage des demandes avec des cibles à mouvement rapide, le temps de transit cible doit être calculé en fonction de cette limite de fréquence avec une marge de sécurité.

Q5: Y a-t-il un réglage ou une étalonnage requis après l'installation de l'E2E-X2D2-N?

Aucun étalonnage n'est requis. L'E2E-X2D2-N est étalonné en usine pour sa distance de détection de 2 mm.

L'installation consiste à enfiler le capteur dans un trou M8 à l'écart de détection correct (dans la distance de réglage de 0 ‰ 1,6 mm), à le fixer avec les écrous de verrouillage, à connecter les deux fils,et vérifier le bon fonctionnement en confirmant les changements d'état de sortie lorsqu'une cible ferreuse entre et sort du champ de détection.

L'indicateur LED confirme l'état de sortie au corps du capteur.
