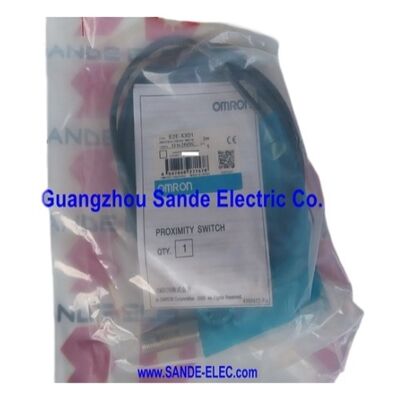

Le système de commutation de proximité E2E-X3D1 E2EX3D1

Omron E2E-X3D1 | Capteur de proximité inductif — M12 blindé, 3mm NO, 2 fils CC, 10–30VCC, 1kHz, Laiton nickelé, IP67 résistant à l'huile

Présentation

La Omron E2E-X3D1 est un capteur de proximité inductif blindé M12 avec une distance de détection de 3 mm et une sortie normalement ouverte à 2 fils CC. Le passage du corps M8 au M12 offre deux avantages : le filetage plus grand assure un montage mécanique plus sûr dans les environnements de machines à fortes vibrations, et la plus grande surface de détection génère un champ électromagnétique plus puissant — c'est pourquoi l'E2E-X3D1 atteint 3 mm de détection à partir d'un corps M12 blindé alors qu'un capteur M8 blindé du même type n'atteint que 2 mm.

La distance de détection de 3 mm et la plage de réglage de 0 à 2,4 mm offrent à l'installateur plus de dégagement entre la face du capteur et la cible que ne le permettent les capteurs M8 plus petits.

Cette tolérance supplémentaire absorbe les désalignements lors de l'approche de la cible, l'usure mécanique du mécanisme d'actionnement et la dilatation thermique des composants structurels qui maintiennent le capteur et la cible — tous ces éléments modifient l'écart effectif pendant le cycle de fonctionnement de la machine.

Là où un capteur M8 réglé à 1,5 mm pourrait approcher sa limite de fonctionnement lorsque la machine chauffe et que les structures se dilatent, l'E2E-X3D1 réglé à 2 mm se situe confortablement dans sa plage de réglage de 2,4 mm sur toute la plage thermique.

Disponible en plusieurs variantes de connexion — câble PVC résistant à l'huile pré-câblé de 2 m ou 5 m (E2E-X3D1-N), connecteur M12 (E2E-X3D1-M1) ou connecteur à arrangement CEI M12 (E2E-X3D1-M1G) — l'E2E-X3D1 s'adapte à la norme de câblage de la machine de l'installation sans matériel d'adaptation.

Spécifications clés

Double indicateur LED — Sortie rouge + Plage de réglage verte

L'E2E-X3D1 est équipé de deux indicateurs LED qui remplissent des fonctions distinctes de mise en service et de fonctionnement, une amélioration par rapport aux conceptions à LED unique des capteurs M8 plus petits.

La LED rouge reflète l'état de la sortie : elle s'allume lorsque la sortie conduit (cible détectée, circuit actif) et s'éteint lorsque la sortie est ouverte (pas de cible). Lors de la surveillance de la production, la LED rouge fournit une confirmation visuelle continue de chaque événement de détection — particulièrement utile pour vérifier qu'un convoyeur compte correctement les pièces ou qu'un cylindre atteint sa position finale à chaque cycle.

La LED verte est l'indicateur de plage de réglage : elle s'allume lorsque la cible se trouve dans la plage de réglage de 0 à 2,4 mm — la zone où la détection est fiable et stable. Lors de l'installation, avec la machine configurée et la cible à sa position prévue, la LED verte doit s'allumer de manière stable.

Si la LED verte clignote ou ne s'allume pas lorsque la cible est à la position prévue, le capteur fonctionne près ou en dehors de sa plage de réglage fiable et l'écart doit être ajusté. Cet indicateur élimine le besoin d'un multimètre séparé ou d'un écran de diagnostic lors de la configuration initiale.

Corps M12 — Distance de détection plus grande, montage plus solide

La norme de filetage M12 est le format mécanique dominant pour les capteurs de proximité industriels dans la conception de machines européennes et mondiales.

La plus grande section transversale du filetage (diamètre de 12 mm contre 8 mm pour le M8) offre une plus grande capacité de couple dans le contre-écrou, réduisant le risque que le capteur ne tourne sous l'effet des vibrations.

Dans les applications sur les tables de machines tournantes, les presses à cycle élevé ou les équipements soumis à des vibrations mécaniques continues, le filetage M12 maintient la position du capteur de manière beaucoup plus fiable que le M8 sur de longues périodes de service.

Le laiton nickelé est le matériau de boîtier standard pour les capteurs E2E M12.

Le placage au nickel offre une résistance à la corrosion contre les fluides de coupe et les huiles rencontrés dans les environnements de machines-outils, tandis que le laiton sous-jacent offre une bonne usinabilité et une précision dimensionnelle pour le filetage de précision.

Pour les applications nécessitant une résistance maximale à la corrosion — fluides de coupe particulièrement agressifs ou environnements de lavage — des variantes de boîtier en acier inoxydable de la série E2E M12 sont disponibles.

Applications et options de connexion

Trois millimètres de distance de détection dans un corps M12 blindé est la spécification qui couvre la plus grande part de la détection de position générale des machines-outils : fin de course sur vérins pneumatiques, confirmation de présence de pièce dans les montages, détection de position de palette sur les systèmes de convoyage et surveillance des carters de sécurité.

La plage de détection plus large des capteurs M12 (par rapport aux M8) les rend également appropriés pour la détection de cibles avec des variations de surface — pièces moulées ou formées dont la surface présentée n'est pas parfaitement plane ou cohérente, nécessitant une plage de détection qui maintient une détection fiable sur la variation de surface.

Les variantes de connexion permettent d'installer la même spécification de détection E2E-X3D1 avec la norme de câblage de la machine : la variante N 2M pré-câblée se connecte directement à une barrette de bornes sans aucun connecteur de terrain ; les variantes de connecteur M1 et M1G s'accouplent avec les assemblages de câbles de terrain M12 d'Omron, permettant de remplacer le capteur sans perturber le faisceau de câblage de la machine.

FAQ

Q1 : Quelle est la différence entre l'E2E-X3D1 (M12) et l'E2E-X2D1 (M8) dans une application pratique ?

Ce sont tous deux des capteurs NO à 2 fils CC blindés avec des caractéristiques de circuit similaires. Les principales différences sont la taille physique (M12 vs M8), la distance de détection (3 mm vs 2 mm), la fréquence de commutation (1 kHz vs 1,5 kHz) et la taille de la cible standard (12×12 mm vs 8×8 mm).

Choisissez le M8 pour les espaces d'installation restreints ou lorsque seule une petite cible est détectée. Choisissez le M12 pour une distance de détection plus grande, une meilleure stabilité de montage dans les endroits sujets aux vibrations, ou lors de la détection de caractéristiques de cible plus grandes.

Le corps M12 intègre également un indicateur double LED non disponible sur la variante M8.

Q2 : La distance de réglage est de 0 à 2,4 mm sur un capteur nominal de 3 mm — pourquoi la plage de réglage est-elle inférieure à la distance de détection nominale ?

Omron spécifie la distance de détection nominale de 3 mm comme la distance à laquelle le capteur détecte de manière fiable la cible de test standard dans des conditions de laboratoire définies.

La plage de réglage (0 à 2,4 mm, environ 80 % du nominal) est la zone de travail pratique qui prend en compte les variables du monde réel : tolérance de fabrication (±10 % de Sn), effets de température (±10 % sur −25 °C à +70 °C), variation de tension (±1 % sur la plage de tension nominale) et variation de surface de la cible.

Le réglage dans la plage de 0 à 2,4 mm offre une marge par rapport à toutes ces variables simultanément, garantissant une commutation fiable sur toute la plage des conditions de fonctionnement.

Q3 : La cible standard est en fer de 12 × 12 × 1 mm — qu'en est-il si le matériau de la cible réelle est en acier inoxydable ?

L'acier inoxydable (grades austénitiques non magnétiques tels que 304 ou 316) a un facteur de correction d'environ 0,6 à 0,75× pour les capteurs blindés E2E. Pour l'E2E-X3D1, cela se traduit par une distance de détection effective d'environ 1,8 à 2,25 mm pour une cible en acier inoxydable 316 de la même taille que la plaque de test en fer standard.

Réglez l'écart d'installation dans la plage effective calculée pour l'acier inoxydable, et vérifiez le point de commutation réel avant de finaliser le montage mécanique.

Les grades d'acier inoxydable magnétiques (tels que 430) se comportent plus près du fer et peuvent produire des distances proches de la valeur nominale.

Q4 : Plusieurs capteurs E2E-X3D1 peuvent-ils être montés côte à côte sans interférer les uns avec les autres ?

Une interférence mutuelle entre les capteurs inductifs blindés est possible lorsque deux capteurs sont montés face à face avec leurs champs de détection se chevauchant, ou lorsqu'ils sont montés côte à côte à très faible espacement.

Omron spécifie des distances minimales face à face et côte à côte pour la série E2E M12 afin d'éviter les interférences mutuelles.

Pour les modèles à fréquence standard à espacement côte à côte, la séparation minimale se situe généralement dans la plage de 30 à 40 mm entre les faces des capteurs.

Pour les applications nécessitant un espacement plus rapproché, des variantes à fréquence différente (la série E2E-X3D15) permettent aux capteurs adjacents de fonctionner à différentes fréquences d'oscillation, permettant une installation beaucoup plus rapprochée.

Q5 : L'E2E-X3D1 est répertorié sans suffixe de câble spécifique — quelles options de connexion sont disponibles ?

L'E2E-X3D1 désigne la spécification du cœur du capteur (3 mm, blindé, M12, 2 fils CC, NO). Les variantes de connexion comprennent : E2E-X3D1-N 2M ou 5M (câble PVC résistant à l'huile pré-câblé, fils dénudés, 2 ou 5 mètres) ; E2E-X3D1-M1 (connecteur M12 pré-câblé, arrangement de broches standard) ; E2E-X3D1-M1G (connecteur M12, arrangement de broches CEI).

Toutes les variantes offrent des performances de détection identiques — le type de connexion est la seule différence. Sélectionnez en fonction de l'infrastructure de câblage M12 existante de la machine ou si une installation à câblage direct sans connecteurs de terrain est préférée.
