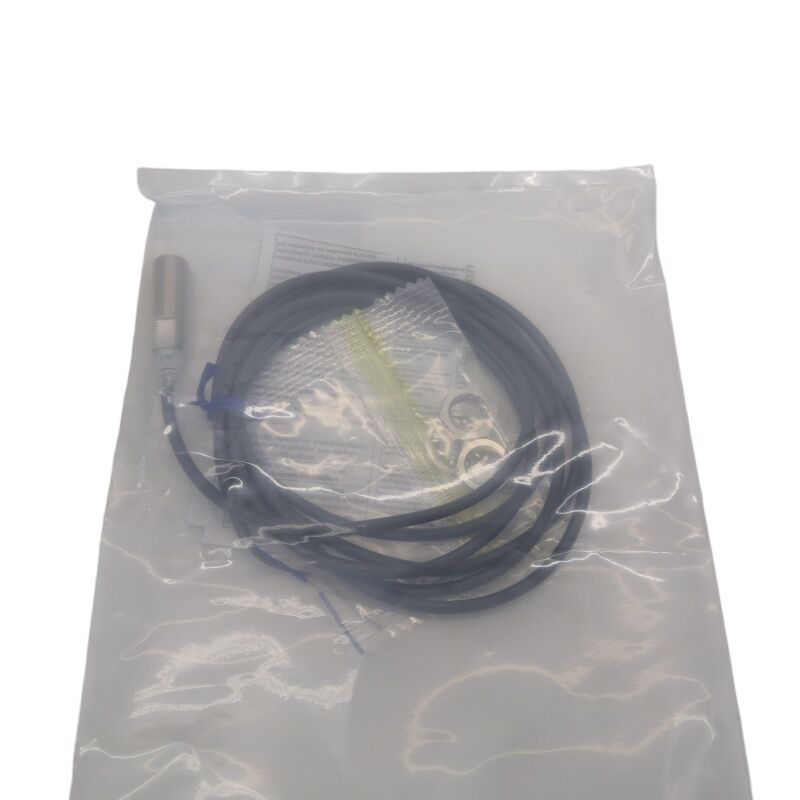

Nouveau commutateur de proximité E2E-X3D1-N E2EX3D1N

Omron E2E-X3D1-N | Capteur de proximité inductif — M12 blindé, 3mm NO, CC 2 fils, 10–30VCC, 1kHz, double LED, IP67 résistant à l'huile, câble pré-câblé de 2m

Vue d'ensemble

Le Omron E2E-X3D1-N est un capteur de proximité inductif blindé M12 avec une distance de détection de 3 mm et une sortie normalement ouverte CC 2 fils, pré-câblé avec un câble en PVC de 2 mètres résistant à l'huile.

Il s'agit de la variante de type câble de la plateforme de capteurs E2E-X3D1 — le « N » identifie la construction pré-câblée sans connecteur de terrain — ce qui en fait le choix de câblage direct pour les installations où la connexion d'un câble à une bande de bornes est préférée à un système de connecteur M12 à déconnexion rapide.

Au sein de la série E2E d'Omron, le X3D1-N de taille de corps M12 occupe un juste milieu pratique. Le filetage M12 et la distance de détection de 3 mm représentent la combinaison taille/portée la plus déployée dans les applications générales de machines-outils industrielles et d'automatisation.

Le passage de M8 (détection de 2 mm) à M12 (détection de 3 mm) ajoute un millimètre de dégagement de détection — réduisant la sensibilité au mauvais alignement de montage, aux variations de surface de la cible et à l'expansion thermique structurelle qui peuvent déplacer l'espace de détection réel de sa valeur de réglage pendant la production.

Le câble pré-câblé de 2 mètres convient aux configurations de machines où le capteur est situé à quelques mètres du panneau de commande ou de la boîte de jonction.

Aucune table d'affectation des broches de connecteur n'est nécessaire, aucun connecteur de terrain à trouver ou à assembler — le capteur arrive avec ses extrémités de fil nues et prêtes pour la connexion aux bornes.

Pour les installations à vibrations plus élevées ou les applications nécessitant le remplacement du capteur sans déconnecter les câbles fixes, la variante de connecteur M1G offre les mêmes spécifications électriques avec une interface M12 déconnectable sur le terrain.

Spécifications clés

Double indicateur LED — Mise en service intégrée au boîtier

Le E2E-X3D1-N est équipé de deux indicateurs LED qui remplissent des fonctions distinctes et complémentaires. La LED rouge reflète l'état de la sortie — allumée lorsque la sortie conduit, éteinte lorsqu'elle est ouverte — fournissant une confirmation opérationnelle continue sans outil de diagnostic.

La LED verte indique si la cible se trouve dans la plage de réglage de 0 à 2,4 mm, indiquant que le capteur fonctionne dans sa zone de détection fiable plutôt qu'à la limite de sa capacité de détection.

Lors de l'installation, la LED verte est l'outil de mise en service principal. Avec la machine assemblée, la cible en position et l'alimentation appliquée, une LED verte fixe confirme que l'espace actuel se situe dans la distance de réglage fiable.

Si l'indicateur vert ne s'allume pas ou clignote lorsque la cible se déplace dans sa course, l'espace dépasse la distance de réglage et la position de montage doit être ajustée.

Cela élimine les réglages d'espace par essais et erreurs et réduit le temps entre la première mise sous tension et le fonctionnement fiable confirmé à une vérification visuelle.

CC 2 fils NO — Simplicité avec contraintes définies

Le circuit CC 2 fils place le capteur en série avec la charge entre l'alimentation positive et la masse. Lorsqu'aucune cible n'est présente, la sortie est ouverte avec un courant de fuite de 0,8 mA.

Lorsqu'une cible entre dans le champ de 3 mm, la sortie conduit et le courant circule à travers la charge.

Deux conducteurs — positif et charge — assurent à la fois la fonction d'alimentation et de signal, éliminant le fil d'alimentation dédié des conceptions de capteurs à 3 fils.

Les contraintes pratiques sont minimes : le courant de charge doit être d'au moins 3 mA pour une commutation fiable (atteinte par toutes les entrées numériques PLC standard), et le courant de fuite de 0,8 mA en état OFF ne doit pas atteindre le seuil ON de l'entrée (les entrées PLC standard 24V commutent à 5 mA ou plus, laissant le courant de fuite de 0,8 mA bien en deçà).

Pour toute charge présentant des caractéristiques de courant inhabituelles, vérifiez les deux paramètres avant l'installation.

Le parasurtenseur et la protection contre les courts-circuits du capteur absorbent les erreurs d'installation et les transitoires de charge inductive qui endommageraient autrement l'étage de sortie.

Montage affleurant blindé — Polyvalence sur le terrain

Le blindage interne concentre le champ de détection électromagnétique axialement, empêchant le champ latéral qui serait absorbé par le métal environnant dans une installation avec un support métallique.

Le E2E-X3D1-N se visse dans des trous M12 × 1 mm, se monte affleurant ou encastré dans du métal, et se fixe avec des écrous de blocage M12 standard.

Pour les installations nécessitant que la face du capteur soit en retrait par rapport à la surface métallique, la plage de distance de réglage (0–2,4 mm) offre la marge de réglage sans modifier la configuration de montage mécanique.

FAQ

Q1 : Quelle est l'interface de connexion du E2E-X3D1-N — comment le câble se connecte-t-il à un panneau de commande ?

Le E2E-X3D1-N est livré avec 2 m de câble en PVC résistant à l'huile terminé par des extrémités de fil nues. Deux conducteurs sont fournis : fil marron (alimentation positive — connecter à +24V CC) et fil bleu (charge/sortie — connecter en série avec la charge à la masse d'alimentation).

Les vis de bornes du panneau de commande ou de la boîte de jonction de la machine reçoivent directement les extrémités nues. Aucun adaptateur de connecteur ni outil n'est requis au-delà d'un tournevis.

Q2 : Comment la fréquence de commutation de 1 kHz affecte-t-elle le choix de ce capteur pour les applications de comptage ?

À 1 kHz, le capteur effectue 1 000 cycles de détection ON/OFF complets par seconde. Pour un comptage fiable, chaque cible doit rester dans le champ de détection pendant au moins un cycle complet — ce qui signifie que de très petites cibles en mouvement rapide peuvent être manquées.

Une limite pratique : les cibles passant à 1 m/s devant une zone de détection de 3 mm transitent en environ 3 ms, couvrant 4,5 cycles de commutation à 1 kHz — fiable. À 10 m/s, le temps de transit tombe à 0,3 ms, moins d'un cycle.

Pour les applications avec des réseaux de cibles en mouvement rapide, calculez le temps de transit attendu par rapport à la période de 1 kHz pour confirmer un comptage fiable.

Q3 : L'objet de détection standard est en fer 12 × 12 × 1 mm — quelle réduction s'applique aux cibles en aluminium ?

L'aluminium a un facteur de correction d'environ 0,3 à 0,4 fois pour les capteurs M12 E2E blindés. Pour le E2E-X3D1-N avec une classification de 3 mm pour le fer, les cibles en aluminium de même taille produisent une distance de commutation effective d'environ 0,9 à 1,2 mm.

Les cibles en aluminium plus petites réduisent davantage. Lors de la détection d'aluminium dans les applications de machines, mesurez le point de commutation réel avec la pièce spécifique et validez-le par rapport à l'espace d'installation avant de fixer la position du capteur.

Q4 : Le E2E-X3D1-N peut-il être remplacé par la variante de connecteur M1G sans modifier le câblage du PLC ?

Les spécifications de détection, le circuit de sortie et la tension d'alimentation sont identiques entre le E2E-X3D1-N (câble) et le E2E-X3D1-M1G (connecteur M12).

Le remplacement par la variante de connecteur nécessite de se procurer un ensemble de câble de terrain M12 compatible et de le faire passer jusqu'à la borne du panneau de commande — le câblage de la bande de bornes du PLC peut rester inchangé, seul le câble de terrain étant ajouté entre la borne et le connecteur du capteur.

La disposition des broches du connecteur (marron = broche 1 = +V, bleu = broche 4 = 0V) doit correspondre au câblage de l'ensemble du câble.

Q5 : Le E2E-X3D1-N nécessite-t-il un réglage après l'installation ?

Aucun réglage n'est requis. Le capteur est calibré en usine pour une distance de détection nominale de 3 mm.

Après le montage à un espace dans la plage de réglage de 0 à 2,4 mm et la connexion du câblage, vérifiez le fonctionnement en confirmant que la LED rouge s'allume lorsque la cible est dans la plage et que la LED verte est fixe (indiquant que l'espace est dans la distance de réglage fiable).

Si la LED verte est éteinte ou instable, réduisez l'espace jusqu'à ce qu'elle s'allume de manière stable. Aucun potentiomètre ni programmation n'est nécessaire.
