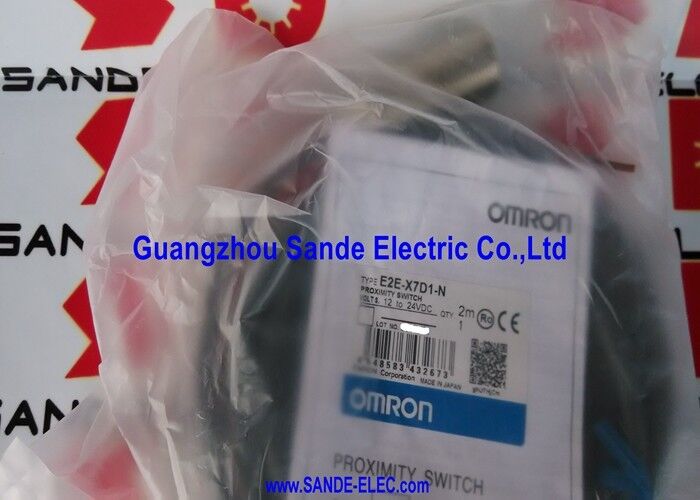

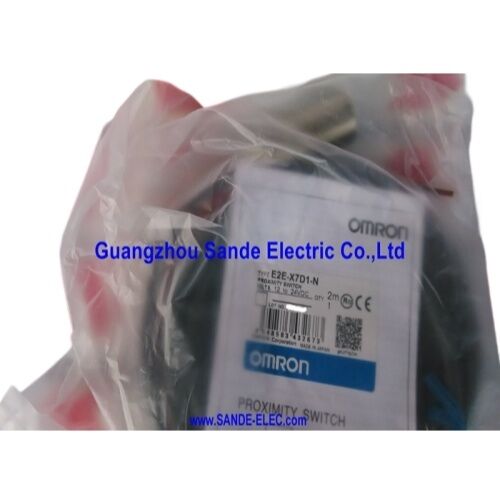

Le capteur de commutateur de proximité Omron E2E-X7D1-N E2EX7D1N

Omron E2E-X7D1-N. Sensor de proximité inductive M18, 7 mm, DC à deux fils, 30 VDC, 500 Hz, IP67, protégé.

Résumé

LeLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.est un capteur de proximité inductif M18 blindé câblé comme un dispositif à 2 fils en courant continu ′′ sans conducteur d'alimentation séparé,seulement deux fils reliant le capteur dans le circuit de charge entre l'alimentation positive en courant continu et la charge.

Il détecte des cibles métalliques ferreuses à une distance allant jusqu'à 7 mm et commute une charge de 3 à 100 mA à une fréquence allant jusqu'à 500 Hz, avec une fuite de 0,8 mA à l'état éteint et une protection IP67 contre la pénétration de poussière et l'immersion temporaire.

Le circuit à 2 fils CC est structurellement le même qu'un interrupteur mécanique câblé en série avec sa charge: un fil pour l'alimentation positive, un fil pour la charge, la charge pour l'alimentation retour.

Lorsqu'une cible est présente, le circuit interne du capteur conduit et le courant circule à travers la charge.

Lorsque la cible est absente, le circuit est ouvert, à l'exception de la fuite de 0,8 mA qui traverse la charge même à l'état éteint.La topologie à deux fils ne nécessite aucun fil d'alimentation externe et simplifie le câblage des panneaux dans les machines où chaque conducteur compte, tandis que la conception polarisée empêche les dommages causés par les connexions d'alimentation inversées.

Two status LEDs — a red operation indicator that shows the current output state and a green setting indicator that confirms the target is within the usable setting range — provide commissioning feedback that two-wire sensors of older generations did not offer.

La LED verte est particulièrement utile lors de l'installation: elle s'allume lorsque la distance cible se situe dans la plage de réglage de 0­5,6 mm,confirmant que l'écart d'installation se situe à la fois dans la plage de détection et dans la zone où la stabilité, la commutation sans rebond est fiable.

Principales spécifications

Protégé par M18

Les capteurs inductifs protégés (montés à l'aide d'une lampe à vide) contiennent le champ de détection électromagnétique dans la projection avant du corps du capteur.suppression de l'extension de champ latérale grâce à un blindage intégré intégré au boîtierL'E2E-X7D1-N peut être monté avec sa face en contact direct avec une surface de support métallique, entourée de métal de tous les côtés,sans que le métal environnant absorbe le champ de détection avant et réduise la portée de détection.

Sept millimètres de distance de détection d'un M18 blindé est une spécification bien équilibrée.

Les capteurs blindés M18 de la classe E2E standard atteignent généralement 5 ̊7 mm; la note de 7 mm de la variante X7D est vers l'extrémité supérieure de ce que fournit la construction blindée M18.

Dans les installations de dégagement par support, l'écart complet de 7 mm entre la face du capteur et le point d'approche le plus proche de la cible est disponible, avec une plage de réglage de 0 ̊5.6 mm fournissant la zone de travail où la détection est stable.

Le boîtier en laiton nickelé est un choix de spécifications mécaniques ainsi qu'un choix de matériau: le nickel protège le laiton sous-jacent des effets corrosifs de l'huile de coupe, du liquide de refroidissement, de laet les agents de nettoyage alcalins utilisés dans les cycles de lavage à la machine, tandis que le corps en laiton fournit la conductivité thermique nécessaire pour dissiper la petite chaleur générée par le circuit d'oscillateur du capteur en fonctionnement continu.

Sortie DC à 2 fils  Courant de fuite et sélection de la charge

Le courant de fuite maximal de 0,8 mA à travers la sortie hors état de l'E2E-X7D1-N est la spécification qui affecte le plus directement la sélection de la charge.Ce courant circule à travers la charge connectée même quand aucune cible n'est présentePour la plupart des cartes d'entrée PLC, qui tirent 5 20 mA pour une logique 1 et ont un seuil clair supérieur à 2 mA, 0,8 mA est bien inférieur au seuil d'allumage et ne provoque pas de faux déclenchement.

Lorsque de fausses sorties de fuite deviennent un problème, une résistance de contournement à travers la charge (entrée PLC ou bobine de relais) détourne le courant de fuite et empêche une fausse activation.La valeur de la résistance doit être calculée pour maintenir la chute de tension à travers la charge en dessous de son seuil d'allumage lorsque 0.8mA circule à travers la combinaison parallèle.

Généralement, les résistances de 5,6 kΩ à 10 kΩ accomplissent cela pour les entrées PLC standard de 24 V sans affecter de manière mesurable le comportement du capteur lorsque la sortie est activement conductrice.

Le courant de charge minimum de 3 mA est également important: le circuit de sortie interne du capteur nécessite au moins 3 mA pour maintenir une commutation stable.

Les charges qui absorbent moins de 3 mA ̇ les entrées PLC à très haute impédance sur certains contrôleurs modernes ̇ peuvent ne pas fournir un courant suffisant pour un fonctionnement stable,entraînant une commutation de sortie intermittente ou peu fiable.

Questions fréquentes

Q1: Quelle est la différence entre l'E2E-X7D1-N (2 fils CC) et une version NPN à 3 fils du même capteur?

La version en courant continu à deux fils (ce capteur) se connecte en série avec la charge deux fils au total, sans conducteur d'alimentation séparé.et le courant de charge minimum est de 3 mA.

La version NPN à 3 fils (par exemple, E2E-X7ME1) utilise un fil d'alimentation séparé, un fil commun,et un fil de sortie le transistor de sortie passe à la charge commune sans exigence de courant de charge minimale et une fuite négligeable.

Choisir la version à deux fils pour le remplacement simple de deux conducteurs des interrupteurs de limite mécaniques; choisir la version à trois fils pour les charges sensibles (entrées PLC à faible impédance,les entrées de porte logique) qui ne peuvent tolérer de fuite ou nécessitent une commutation sans courant minimum;.

Q2: Le capteur comporte deux LEDs, quelle est l'indication de chacune?

La LED rouge reflète l'état actuel de la sortie: allumée lorsque la sortie est conductrice (cible détectée, sortie NON ON), éteinte lorsqu'aucune cible n'est présente.

La LED verte est un indicateur de la plage de réglage: elle s'allume lorsque la cible se trouve dans la plage de réglage de 0°5,6 mm ° confirmant que l'espace installé convient à une commutation stable.la LED verte doit être allumée lorsque la cible se trouve à la position de détection prévue et éteinte lorsque la cible est absente ou hors de la portée de détectionSi la LED verte est éteinte lorsque la cible est à la position prévue, l'écart dépasse la limite de réglage de 5,6 mm.

Q3: L'E2E-X7D1-N peut-il détecter des cibles en acier inoxydable ou en aluminium?

L'acier inoxydable (de qualité non magnétique) produit environ 60 à 75% de la distance de détection du fer, soit environ 4,2 à 5,25 mm.

L'aluminium produit environ 35 à 45% d'environ 2,5 à 3,2 mm. Le cuivre est le moins réactif, généralement à moins de 2 mm de distance effective.

Pour les cibles non ferreuses, mesurer la distance de commutation réelle avec le matériau spécifique dans des conditions d'installation et fixer l'écart dans la plage efficace mesurée avec une marge de sécurité.

Q4: Que signifie "avec polarité" pour la sortie DC à 2 fils?

"Avec polarité" signifie que le capteur possède un terminal d'alimentation positif et négatif défini, les deux fils ne sont pas interchangeables.le suppresseur de surtension de polarité inverse dans le circuit de protection empêche les dommages dus à une brève inversion de polarité pendant l'installation.

Couleurs des câbles standard Omron à 2 fils: brun = connexion d'alimentation positive, bleu = connexion d'alimentation négative (pour le retour de charge).

Q5: L'E2E-X7D1-N est-il adapté au montage dans un support en aluminium?

En tant que capteur protégé, l'E2E-X7D1-N peut être monté en acier et en aluminium.

The shielding inside the sensor body focuses the field forward and prevents the surrounding bracket material from reducing the sensing range — whether the bracket is ferrous steel or non-ferrous aluminium.

Cela contraste avec les capteurs non blindés, qui sont affectés par tout métal dans leurs espaces libres latéraux et arrière minimaux spécifiés, quel que soit le type de matériau.
