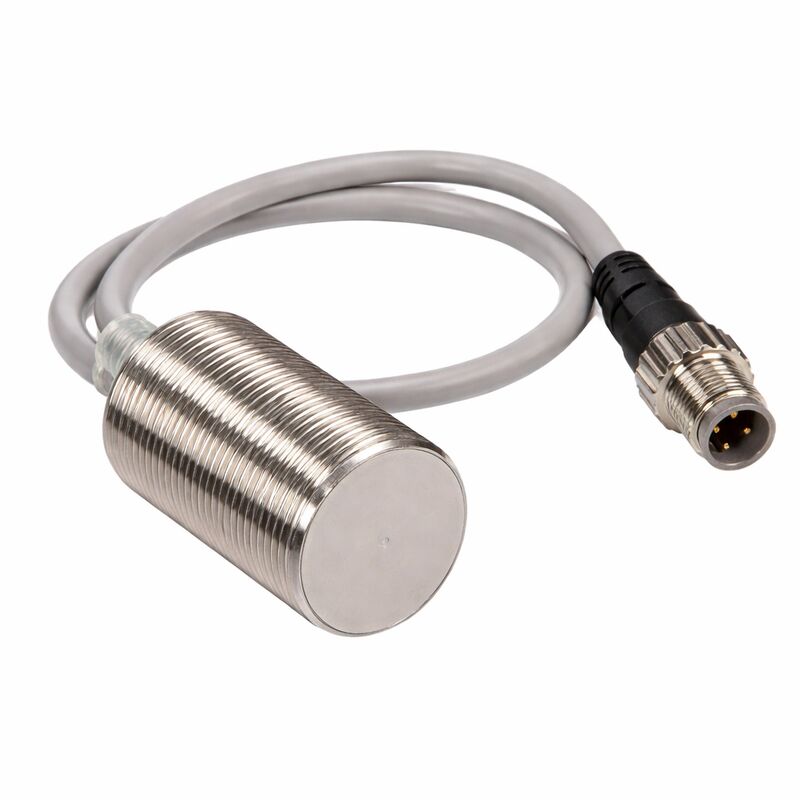

Nouveau commutateur de proximité Omron E2E-X10D1-M1G E2EX10D1M1G

Sensor de proximité protégé Omron E2E-X10D1-M1G M30

Résumé

The Omron E2E-X10D1-M1G is an M30 inductive proximity sensor designed for reliable metal detection in industrial machinery that needs a straightforward DC 2-wire interface and a connector-based installation format.

Au sein de la famille E2E, ce jeu de spécifications s'aligne sur une configuration blindée, intégrable et normalement ouverte avec une distance de détection de 10 mm, ce qui en fait un choix pratique pour les convoyeurs, les cadres de machines,les stations d'outillage et les équipements de manutention automatisés où des capteurs cylindriques robustes sont préférés.

Un des atouts majeurs de ce modèle est son équilibre entre simplicité mécanique et durabilité industrielle.

La carrosserie filetée M30 lui confère un format de montage familier pour les fabricants de panneaux et les OEM,tandis que la conception polarisée à 2 fils DC aide à simplifier le câblage dans les systèmes de contrôle qui reposent sur les entrées standard du capteur de proximité.

pour les applications nécessitant un capteur monté en flush dans un support métallique ou une paroi de machine,la construction blindée est particulièrement utile car elle permet une installation plus prévisible dans un environnement métallique serré.

Du point de vue opérationnel,la classe de détection de 10 mm est bien adaptée à la détection répétée des métaux ferreux lorsque la position cible est stable et que le cycle de la machine dépend du comportement de commutation propre.

La plateforme E2E est également connue pour sa protection IP67, sa construction résistante à l'huile et sa plage de fonctionnement ambiante jusqu'à -25 °C et jusqu'à +70 °C,ce qui rend ce capteur bien adapté aux environnements d'usine au quotidien plutôt qu'aux applications de banc léger..

Principales spécifications

Format M30 protégé

Le format blindé M30 est l'une des raisons les plus pratiques pour choisir ce modèle.

Dans la construction de machines réelles, les capteurs sont souvent montés directement dans des supports en acier, des plaques d'aluminium ou des boîtiers de machines compacts,et une conception blindée aide à garder le champ de détection concentré à la face avant.

Cela rend l'installation plus prévisible et réduit le risque que le métal environnant affecte le point de commutation.

Pour les constructeurs et les équipes de maintenance,Ceci est important parce qu'un capteur qui est facile à intégrer proprement dans un cadre de machine est souvent plus précieux que celui avec des données électriques similaires mais moins de flexibilité d'installation.

Dans les conceptions industrielles compactes, la combinaison de la taille de la carrosserie M30 et de la capacité de montage à vide peut simplifier à la fois l'assemblage d'origine et les travaux de remplacement ultérieurs.

Le câblage à 2 fils en courant continu est utile dans les circuits de commande standard.

Un capteur de proximité à 2 fils CC est souvent choisi lorsque l'objectif est l'intégration directe dans des circuits de contrôle établis.

Dans l'utilisation pratique, il peut réduire la complexité du câblage par rapport à certains arrangements à 3 fils, en particulier dans les équipements où l'architecture d'entrée prévoit déjà des dispositifs de champ à 2 fils.La sortie normalement ouverte est également un choix familier pour la détection de la présence généraleArrêtez la confirmation, et séquencer la machine.

Le format M12 basé sur le connecteur ajoute un autre avantage pratique: il peut rendre le remplacement plus rapide et plus propre qu'un capteur câblé en permanence dans les applications où l'accès est limité ou les temps d'arrêt sont importants.

C'est l'une des raisons pour lesquelles les modèles E2E connectés restent utiles dans les équipements OEM et les services sur le terrain.

Questions fréquentes

Q1: Pour quel type d'applications l'E2E-X10D1-M1G est-il le plus adapté?
Il est le mieux adapté à la détection générale des métaux industriels dans les convoyeurs, les machines-outils, les appareils, les mécanismes de transfert et les stations de manutention automatisées.

La classe de détection de 10 mm et la carrosserie M30 le rendent particulièrement utile lorsque la position de la cible est stable et que la machine a besoin d'un détecteur cylindrique robuste avec une installation simple.

Q2: Pourquoi la conception de l'appareil de fixation en boucle blindée est-elle importante?
La conception de la monture à décharge protégée permet au capteur de fonctionner de manière plus prévisible lorsqu'il est installé dans des supports métalliques ou des cadres de machines.

En termes d'ingénierie pratique, cela signifie une intégration plus facile, moins d'influence secondaire indésirable du métal à proximité et un comportement de commutation plus fiable dans les mises en page d'équipements compacts.

Q3: Quels sont les principaux points électriques que les ingénieurs doivent vérifier avant l'installation?
Les vérifications les plus importantes sont l'interface à 2 fils CC, la logique de sortie normalement ouverte, la plage de tension de fonctionnement de 10 à 30 VDC et la compatibilité des entrées de commande du dispositif récepteur.

Étant donné que les capteurs à deux fils se comportent différemment des modèles à trois fils dans certains circuits, l'ingénieur doit également confirmer le comportement de la charge et les attentes d'entrée côté panneau avant l'installation.

Q4: Ce capteur est-il adapté à des environnements d'usine exigeants?
La famille E2E est publiée avec une protection IP67 et une plage de fonctionnement ambiante de -25 °C à +70 °C,et le corps utilise des matériaux industriels adaptés à une exposition régulière à des environnements de machines résistants à l'huile.

Ce modèle est donc adapté au travail industriel quotidien s'il est correctement installé.

Q5: Que doivent vérifier les acheteurs avant de commander un remplacement?
Les acheteurs doivent confirmer le marquage exact du modèle, la taille de la carrosserie M30, les exigences de montage blindé, le style des connecteurs et la distance de détection attendue dans la machine.

Pour les travaux de remplacement, il est tout aussi important de faire correspondre le format mécanique et la méthode de câblage que le numéro de pièce.
