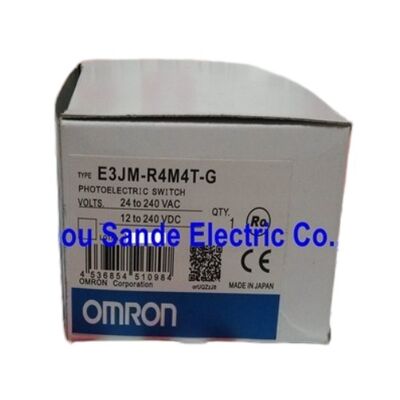

Le commutateur photoélectrique Omron E3JM-R4M4T-G E3JMR4M4TG

Capteur photoélectrique rétro-réfléchissant Omron E3JM-R4M4T-G

Résumé

Le Omron E3JM-R4M4T-G est un capteur photoélectrique rétro-réfléchissant de type carré conçu pour les tâches de détection industrielle nécessitant une longue distance de détection, une sortie de relais,et compatibilité de l'alimentation CA/CC à large portée dans un boîtier.

Avec sa fonction M.S.R., sa lumière rouge polarisée et sa distance de détection de 4 m lorsqu'il est utilisé avec le réflecteur spécifié, ce modèle est particulièrement adapté aux convoyeurs, à la surveillance des portes, aux lignes d'emballage,et détection générale d'objets lorsque la détection stable doit être maintenue dans des conditions pratiques d'usine.

L'un des plus grands avantages de ce modèle est sa flexibilité électrique.il peut être intégré dans une large gamme de panneaux de commande sans forcer une refonte autour d'une norme d'approvisionnement étroite.

Dans les travaux de rénovation, cela compte beaucoup: un capteur qui correspond à l'architecture de puissance existante et fournit toujours un contact de relais peut simplifier le remplacement, réduire les changements de câblage,et réduire les temps d'arrêt pendant le service.

Ce modèle offre également des fonctions pratiques au niveau de la machine au-delà de la détection de base.

Omron répertorie les options de fonctionnement Light-ON / Dark-ON, la sélection de la minuterie à partir de ON-delay, OFF-delay ou de retard d'un coup, et un temps de réponse de 30 ms maximum.

Cette combinaison rend l'E3JM-R4M4T-G utile non seulement comme un dispositif de détection, mais aussi comme un composant de contrôle flexible qui peut aider à façonner le comportement du signal directement au niveau du champ.

Principales spécifications

Sortie du relais et large gamme d'approvisionnement

Dans de nombreux systèmes industriels, en particulier dans les machines plus anciennes, la puissance du relais est l'une des raisons les plus pratiques pour choisir ce modèle.une sortie de type contact est plus facile à intégrer qu'un signal de transistor.

Il s'intègre naturellement dans la logique de relais, les boucles d'interverrouillage et les circuits de commande qui exigent un contact commuté plutôt qu'une sortie électronique basse tension.Cela rend l'E3JM-R4M4T-G particulièrement utile dans les projets axés sur la maintenance et les systèmes d'automatisation mixtes..

La large plage de puissance CA/CC ajoute une autre couche d'utilité.

Au lieu d'être limité à une norme d'usine, le capteur peut fonctionner à la fois dans les environnements de commande AC et DC,qui réduit les risques d'application et aide le même modèle à s'adapter à une gamme plus large d'équipementsPour les acheteurs gérant des pièces de rechange sur différentes plates-formes de machines, cette flexibilité peut être un véritable avantage opérationnel.

Fonction M.S.R. et support du chronomètre

La méthode de détection rétro-réfléchissante avec fonction M.S.R. est utile dans les applications où les arrière-plans réfléchissants ou les surfaces brillantes pourraient compliquer la détection.Il aide le capteur à rester concentré sur la cible et l'arrangement du réflecteur plutôt que de réagir trop facilement aux conditions optiques indésirables.

Cela améliore la fiabilité dans les applications de convoyeur et de transfert où la cohérence de détection est plus importante que la seule vitesse brute.

Les fonctions de chronométrage intégrées rendent le modèle plus polyvalent qu'un capteur de faisceau de base.maintenir les signaux assez longtemps pour que la logique de contrôle puisse les enregistrer, ou créer un comportement de chronométrage plus propre sans relais de chronométrage supplémentaires.

Cela réduit la complexité du panneau et donne au monteur un contrôle plus direct sur le comportement du capteur sur le terrain.

Questions fréquentes

Q1: Pour quel type d'applications l'E3JM-R4M4T-G est-il le plus adapté?
Il est le mieux adapté à la détection d'objets industriels où un capteur rétroréfléchissant offre un bon équilibre entre la portée, la simplicité d'installation et une commutation fiable.

Les applications typiques comprennent les convoyeurs, les stations de transfert, les entrées des machines, la détection de palettes ou de boîtes et les tâches d'automatisation générales où une portée de détection de 4 m est utile.

Q2: Pourquoi la sortie du relais est-elle importante dans les systèmes de machines réelles?
La sortie de relais est particulièrement utile dans les systèmes qui reposent sur une logique de contrôle basée sur le contact ou où le circuit récepteur n'est pas conçu pour les sorties de transistors.

En pratique, il peut simplifier les travaux de remplacement, réduire les problèmes d'interface et faciliter l'intégration du capteur dans les équipements anciens et les panneaux à tension mixte.

Q3: Quel est l'avantage pratique de la large plage de puissance CA/CC?
La large gamme d'approvisionnement facilite l'application du modèle à différentes normes d'usine.

Il peut être utilisé dans des environnements alimentés à courant alternatif et à courant continu.qui est un avantage important lorsqu'une famille de capteurs doit prendre en charge plusieurs plates-formes de machines ou lorsqu'une équipe de service veut minimiser les variations de stock.

Q4: Quelle est l'utilité des fonctions de chronométrage intégrées?
Ils sont très utiles dans le travail d'automatisation réelle. ON-retard, OFF-retard, et un retard de tir permettent au capteur de façonner son propre comportement de sortie, ce qui peut aider à lisser la logique de contrôle, réduire le bavardage,ou créer une réponse de style d'impulsion sans ajouter un relais de chronométrage séparé dans le cabinet.

Q5: Que doivent vérifier les acheteurs avant de commander un remplacement?
Les acheteurs doivent confirmer la méthode de détection, la disposition des réflecteurs, la plage de puissance requise, les exigences de sortie du relais, le style du conduit et si la machine dépend du comportement activé par la minuterie.Dans les travaux de rénovation, ces détails sont aussi importants que le numéro de modèle de base.
