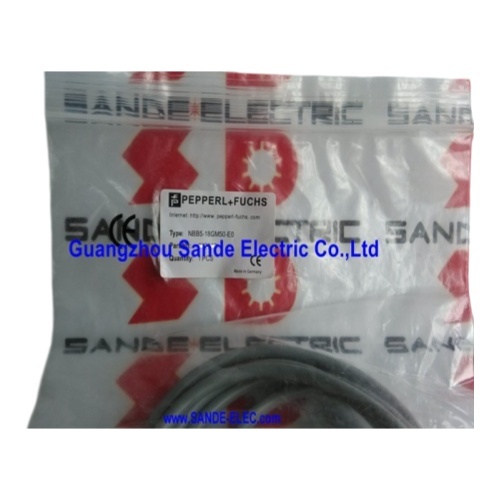

Le capteur de commutation de proximité NBB5-18GM50-E0

Capteur de proximité inductif Pepperl+Fuchs NBB5-18GM50-E0 — M18, 5mm, NPN NO, 5–36VDC, Encastrable, 1950Hz, Câble de 2m, Température étendue

Vue d'ensemble

Le Pepperl+Fuchs NBB5-18GM50-E0 est un capteur de proximité inductif à montage encastrable de la série NBB Basic de Pepperl+Fuchs, offrant une distance de détection de 5 mm à partir d'un boîtier cylindrique M18 avec une sortie NPN normalement ouverte et une plage de tension d'alimentation exceptionnellement large de 5 à 36 V CC.

La fréquence de commutation de 1 950 Hz est sa spécification la plus distinctive — environ 5 × le taux de commutation d'un capteur de proximité standard — ce qui en fait le choix idéal pour les applications qui comptent des dents, des trous ou des marques à mouvement rapide sur des composants rotatifs où un capteur conventionnel de 300–500 Hz manquerait des impulsions entre les balayages.

La plage d'alimentation de 5–36 V est une autre spécification qui se distingue de la plupart des capteurs comparables, qui nécessitent généralement 10–30 V CC.

La limite inférieure de 5 V couvre les installations alimentées directement par des alimentations logiques de 5 V dans les systèmes de contrôle embarqués, les équipements de test et les panneaux d'instrumentation où 24 V CC n'est pas disponible. La limite supérieure de 36 V prend en charge les alimentations avec une tolérance de régulation généreuse et les installations où l'alimentation nominale de 24 V peut monter à 30 V ou plus dans des conditions de faible charge.

Le fonctionnement à température étendue de −40 °C à +85 °C confère au NBB5-18GM50-E0 la plus large fenêtre de fonctionnement thermique de sa catégorie — appropriée pour la gamme d'environnements que la désignation « plage de température étendue » sur Kempston Controls et la description du produit de Pepperl+Fuchs confirment. Les installations de stockage à froid, les équipements extérieurs dans des climats difficiles et les équipements de processus à proximité de sources de chaleur entrent tous dans les spécifications.

Spécifications clés

1 950 Hz — Quand les capteurs standard ne peuvent pas suivre

La grande majorité des capteurs de proximité inductifs commutent dans la plage de 200–800 Hz. À 1 950 Hz, le NBB5-18GM50-E0 effectue un cycle de commutation en environ 0,5 ms.

En termes pratiques : à une vitesse de rotation de 1 000 tr/min sur un engrenage à 20 dents, le capteur doit détecter et libérer 20 000 événements de passage de dents par minute — 333 événements par seconde.

Un capteur de 400 Hz gère cela confortablement avec un facteur de sécurité d'environ 1,2 × ; un capteur de 1 950 Hz le gère avec un facteur de près de 6 ×, offrant la marge de détection qui garantit qu'aucun événement de passage de dents n'est manqué, même lorsque la vitesse de rotation augmente ou lorsque le temps de commutation effectif du capteur varie légèrement avec la température.

La spécification de 1 950 Hz rend le NBB5-18GM50-E0 directement applicable à la tachymétrie (mesure de vitesse à partir d'un engrenage ou d'un disque encodeur), à la mesure de débit à partir de débitmètres à turbine avec des aubes rapprochées, au comptage de cycles de machines à haute fréquence et à la détection de position sur des tables rotatives à indexation rapide.

Dans toute application où le taux de détection dépasse quelques centaines d'événements par seconde, la spécification de fréquence de commutation doit être le premier critère de filtrage dans la sélection du capteur — et 1 950 Hz offre une marge généreuse.

Plage d'alimentation 5–36 V — Flexibilité de tension en pratique

La plupart des capteurs de proximité inductifs nécessitent une tension d'alimentation d'au moins 10 V CC pour alimenter leur oscillateur interne et leur étage de sortie. La capacité du NBB5-18GM50-E0 à fonctionner à partir de 5 V CC comble le fossé entre les circuits d'automatisation industriels de 24 V CC et les alimentations logiques de 5 V trouvées dans les systèmes basés sur microcontrôleurs, les instruments de test et l'automatisation de laboratoire.

Un capteur de proximité compatible 5 V élimine le besoin d'un convertisseur élévateur ou d'une alimentation 24 V séparée dans les systèmes embarqués. Le capteur se connecte directement à l'alimentation 5 V alimentant le microcontrôleur, sa sortie NPN se connecte à une entrée GPIO de microcontrôleur avec une résistance de rappel vers 5 V, et le circuit de détection est complet sans matériel de conversion de puissance supplémentaire.

À l'extrémité supérieure, la tolérance de 36 V CC prend en charge la plage de tension complète des alimentations industrielles de 24 V CC, y compris leur tolérance de régulation (±15 % au-dessus de 24 V nominal = 27,6 V) et les transitoires occasionnels, sans que le capteur n'entre dans un état de défaut ou ne dégrade sa fréquence de commutation à des tensions d'alimentation élevées.

FAQ

Q1 : Qu'est-ce qui différencie le NBB5-18GM50-E0 d'un capteur de proximité M18 standard ?

Trois éléments se démarquent : la fréquence de commutation de 1 950 Hz (contre 300–800 Hz pour la plupart des capteurs M18), la plage d'alimentation de 5–36 V (contre 10–30 V pour la plupart) et la plage de température étendue de −40 °C à +85 °C.

Les capteurs M18 standard sont suffisants pour la détection de présence/absence typique des machines ; le NBB5-18GM50-E0 est spécifié lorsque des fréquences de détection élevées, une large compatibilité d'alimentation ou des performances extrêmes en température sont requises.

Q2 : Le NBB5-18GM50-E0 peut-il être utilisé pour mesurer la vitesse d'une roue dentée ?

Oui — c'est l'une de ses applications principales. Connectez la sortie NPN à une entrée de comptage d'impulsions sur un automate, un module de comptage ou un microcontrôleur. Le nombre par unité de temps divisé par le nombre de dents par révolution donne la vitesse de rotation.

À la fréquence de commutation de 1 950 Hz, le capteur compte avec précision jusqu'à environ 1 950 événements de passage de dents par seconde. Pour un engrenage à 60 dents à 1 000 tr/min, le taux de passage des dents est de 1 000 événements par seconde — bien dans les capacités du capteur avec près de 2 × de marge.

Q3 : Ce capteur est-il compatible avec une carte d'entrée PLC 24 V CC ?

Oui. À une alimentation de 24 V CC, la sortie NPN fonctionne normalement dans la plage de tension nominale du capteur. La sortie NPN puise du courant de l'entrée du PLC à travers le transistor de sortie du capteur vers l'alimentation commune (négative).

La carte d'entrée du PLC doit être conçue pour les entrées NPN (sinking). Le courant de charge à travers l'entrée du PLC doit être inférieur au maximum de 200 mA du capteur — les entrées PLC standard consomment 5–15 mA, bien dans cette limite.

Q4 : Le boîtier mesure 50 mm de long — existe-t-il une version plus courte ?

Le « 50 » dans le numéro de pièce GM50 indique la longueur du corps de 50 mm. Pepperl+Fuchs propose des capteurs NBB M18 de différentes longueurs de corps dans la même série — les corps plus longs sont courants pour la série NBB afin d'accueillir l'oscillateur interne et l'électronique de sortie pour un fonctionnement à haute fréquence.

Si l'espace du panneau est limité, vérifiez la profondeur du trou de montage et l'engagement du filetage par rapport à la longueur de 50 mm avant l'installation. Si un corps plus court est requis, comparez les spécifications des variantes NBB M18 de Pepperl+Fuchs pour trouver la combinaison qui répond aux exigences de fréquence et de température dans un boîtier plus court.

Q5 : Quel est le courant de fuite de la sortie NPN à l'état OFF ?

Pepperl+Fuchs spécifie le courant de fuite pour la série NBB dans la fiche technique du produit, généralement dans la plage de 1–2 mA pour les capteurs NPN à 3 fils de cette classe. Cette fuite à l'état OFF circule à travers l'entrée du PLC connectée, même lorsqu'aucune cible n'est présente.

Si l'entrée du PLC a un seuil de courant ON faible, le courant de fuite peut provoquer un état ON erroné. Dans de tels cas, une résistance de rappel (généralement 5,6 kΩ à 10 kΩ) entre le fil de sortie et la masse dérive la fuite et empêche une activation erronée. Confirmez la valeur exacte du courant de fuite à partir de la fiche technique actuelle du Pepperl+Fuchs NBB5-18GM50-E0.
