Capteurs d'automatisation industrielle
>
|
| Lieu d'origine | Allemagne |
| Nom de marque | TURCK |
| Certification | CE ROHS |
| Numéro de modèle | Bi15-M30-AP6X |

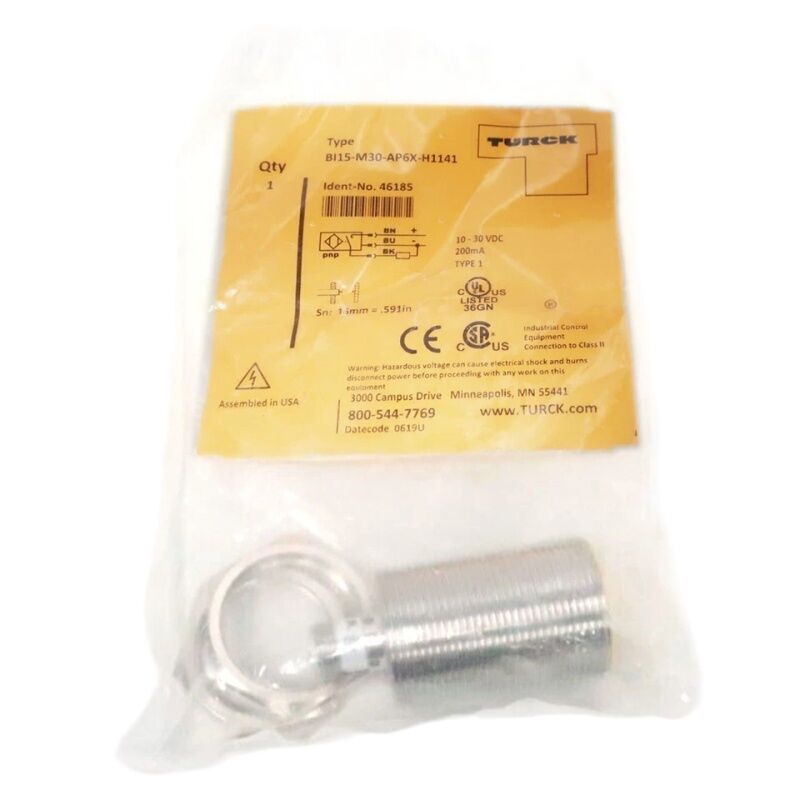

LePour les appareils à commande numérique, le numéro de série est le suivant:est un capteur de proximité inductif de la série Turck's Bi, monté à la chasse, délivrant une distance de détection nominale de 15 mm à partir d'un boîtier cylindrique M30 sur une sortie PNP normalement ouverte.
Il fonctionne de 10 à 30 V de courant continu couvrant à la fois les systèmes de commande de 12 V et 24 V de courant continu. Il tire jusqu'à 200 mA à travers la charge et commute jusqu'à 300 Hz pour détecter des cibles métalliques à mouvement modérément rapide.
Le câble pré-câblé de 2 mètres le relie directement au harnais de capteurs de la machine sans nécessiter de connecteur de champ séparé.
15 millimètres d'un capteur M30 est la combinaison spécifique pour laquelle ce modèle est conçu.
Le montage à l'eau signifie que la face du capteur se trouve au niveau du support métallique ou est enfoncée dans ce dernier. which protects the sensing face from mechanical impact by passing targets and allows installation in tight cavities where a non-flush sensor's protruding face would contact the target or surrounding structure.
La distance de détection de 15 mm fournit l'espace libre nécessaire entre le capteur monté et la trajectoire d'approche de la cible détectéeet la pile de tolérances dans la conception mécanique de la machine.
La sortie PNP (sourcing) est compatible avec la carte PLC PNP-input largement utilisée dans la conception de machines européennes.
Lorsqu'une cible métallique pénètre dans le champ de détection, le transistor de sortie s'allume et les sources de courant à la charge connectée ¢ PLC entrée, bobine de relais,l'indicateur de la voie d'alimentation positive à travers la charge jusqu'au retour commun.
| Paramètre | Valeur |
|---|---|
| Détection de la distance | 15 mm |
| Logements | M30 fil cylindrique partiel |
| Montage | Résistance à la corrosion |
| Type de sortie | PNP, NO (approvisionnement) |
| Voltage d'alimentation | 10 ̊30V en courant continu |
| Courant de charge | 200 mA au maximum |
| Fréquence de commutation | 300 Hz au maximum |
| Connexion | Cable en PVC de 2 m, trois fils |
| Indicateur | 1 LED (état) |
| Température de fonctionnement | -25°C à +70°C |
| Matériel de logement | d'une épaisseur n'excédant pas 50 mm |
Les capteurs à décharge comme le Bi15-M30-AP6X transportent leur champ de détection électromagnétique bien en face de la face de détection, projettant au minimum sur les côtés.
Cette géométrie de champ est obtenue par le blindage intégré dans le corps du capteur. L'anneau conducteur autour de la face du capteur concentre le champ vers l'avant et supprime la projection latérale.permettant au capteur d'être entouré de métal de tous les côtés sauf la face sans perdre de sensibilité.
Le résultat pratique est une souplesse d'installation que ne peuvent offrir les capteurs non-flush:le Bi15-M30-AP6X peut être enfilé dans un support en acier et verrouillé avec l'écrou hexagonale fourni avec la face vers la surface, le protégeant contre les coups d'une palette, d'une pièce ou d'une chaîne.
Sur les lignes de convoyeurs, les systèmes de transfert de palettes et les outils de presse où le point de détection se trouve sur le chemin des composants lourds en mouvement,Le montage à la chasse n'est pas une commodité c'est la spécification qui maintient le capteur physiquement intact tout au long de la vie de production de la machine.
Le M30 × 1.Le fil de 5 mm est un format de fil métrique standard pouvant accueillir le matériel de fermeture de noix commun dans les conceptions de machines standard européennes et compatible avec la gamme complète d'accessoires de montage M30 de Turck.
Trois cents hertz correspondent à un cycle de commutation d'environ 3,3 ms, suffisant pour détecter des cibles se déplaçant à des vitesses de convoyeur modérées ou passant des éléments usinés à des vitesses d'alimentation typiques.
Pour une cible de 15 mm passant par la face du capteur sur un convoyeur à 1 m/s,300 Hz fournit environ quatre cycles de détection pendant le passage de la cible plus que suffisant pour une détection fiable des bords et une commutation de sortie stable.
Le courant de charge maximal de 200 mA couvre les charges d'entrée PLC standard (généralement 5?? 20 mA), les petites bobines de relais (20?? 100 mA) et les lampes indicateurs directement.Les charges sous tension supérieures à 200 mA nécessitent un relais interposant plutôt qu'une connexion directe à la sortie du capteur.
Q1: Le Bi15-M30-AP6X est-il le même que le Bi15-M30-AP6X-H1141?
Le suffixe H1141 identifie la variante spécifique du câble et du connecteur. Bi15-M30-AP6X est le numéro de pièce de base qui décrit les spécifications électriques et mécaniques du capteur: capteur 15mm, M30,PNP NO, 10 ̊30 V de courant continu.
La désignation H1141 spécifie la version de câble spécifique dans ce cas un câble préassemblé de 2 mètres.
Lors de la commande, veuillez confirmer le numéro complet de pièce, y compris le suffixe câble/connecteur, afin de vous assurer du bon style de connexion pour votre installation.
Q2: Le Bi15-M30-AP6X peut-il détecter des cibles en acier inoxydable ou en aluminium?
Les capteurs inductifs répondent à tous les métaux électriquement conducteurs, mais la distance de détection est nommée pour les cibles ferreuses standard.
Pour l'acier inoxydable, la distance effective est généralement de 60 à 80% du fer; pour l'aluminium et le laiton, elle tombe à environ 30 à 50%.vérifier la distance de détection atteignable pour ce matériau à partir des données du facteur de correction Turck et ajuster la position de montage en conséquence.
Q3: Quelle est la différence entre le Bi15-M30-AP6X (flush) et un capteur M30 non-flush avec une distance de détection de 15 mm?
Un capteur M30 sans écoulement projette son champ électromagnétique au-delà de la face de détection et sur les côtés,qui fournit une plus grande distance de détection pour une taille de corps donnée, mais ne peut pas être monté entouré de métal, le métal environnant absorbe le champ et réduit ou élimine la détection.
La conception de la Bi15-M30-AP6X met le champ en avant.permettant l'installation d'un support métallique au prix de limiter la distance de détection à 15 mm plutôt qu'à la distance de détection de 20 ∼ 22 mm qu'un M30 non blindé pourrait atteindre en plein air.
Q4: Que signifie l'indicateur LED?
La LED unique du Bi15-M30-AP6X s'allume lorsque la sortie est dans l'état actif (ON) ‡ cible détectée, le transistor de sortie conduisant.
Il s'agit d'un indicateur d'état de sortie, pas d'un indicateur de puissance. A lit LED confirms both that a target is within the sensing field and that the output is conducting — useful for setup verification and quick troubleshooting on a live machine without needing a separate voltmeter.
Q5: Quels circuits de protection comprend le Bi15-M30-AP6X?
Turck's Bi series inductive sensors include protection against polarity reversal of the supply connections and short circuits on the output — the sensor will not be damaged by a brief output wire shorting to common or by incorrect supply polarity during installation.
Ces protections réduisent le risque d'erreur d'installation et éliminent le besoin de composants de protection en série externes dans le câblage standard de la machine.Des courts-circuits soutenus ou une polarité inverse soutenue au-delà de la tolérance transitoire du capteur causeront des dommages, alors résolvez les erreurs de câblage rapidement.
