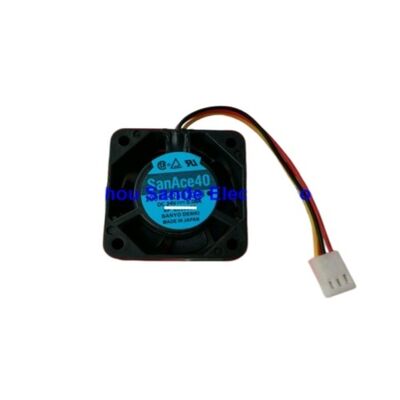

Ventilateur de refroidissement Sanyo d'origine 109P0424H7D28 1O9PO424H7D28

109P0424H7D28. Sanyo Denki San Ace 40 ventilateur 40×40×15mm / 24V / 7700 RPM / 6,34 CFM / 28 dB / 3 broches / refroidissement par onduleur PLC

San Ace 40 Slim à grande vitesse dans une profondeur de 15 mm

Le 109P0424H7D28 est un ventilateur axial mince de 40×40×15 mm de la série San Ace 40 de Sanyo Denki, la version à 15 mm de profondeur de la famille de ventilateurs de 40 mm, fournissant 6,34 CFM à 7 700 tr/min à partir d'une alimentation de 24 V.Ce ventilateur compact est largement utilisé dans l'électronique de commande industrielle: boîtiers PLC, onduleurs, servomoteurs et modules de commande CNC pour lesquels un ventilateur standard de 20 mm ou 25 mm de profondeur de 40 mm dépasse la cavité de montage disponible.

À 28 dB (A) et à seulement 0,08 A de consommation de courant,le 109P0424H7D28 combine un refroidissement efficace avec un fonctionnement silencieux et une charge électrique minimale propriétés qui le rendent compatible avec les étroits budgets de courant 24V des contrôleurs industriels compacts.

Principales spécifications

Pourquoi 7,700 tours par minute pour un ventilateur Slim de 40 mm?

Le diamètre de 40 mm est petit les petites lames déplacent moins d'air par révolution que les plus grandes lames.700 tours par minute ¥ nettement plus rapide que les ventilateurs de 80 mm ou 120 mmÀ cette vitesse, le ventilateur de 40 mm génère la pression statique et la vitesse de débit d'air nécessaires pour refroidir les composants montés sur PCB à courte distance.

La profondeur mince de 15 mm restreint encore la géométrie de la lame: la roue étroite a moins de portée axiale avec laquelle travailler.34 sortie CFM malgré la longueur réduite de la corde de lame par rapport à un ventilateur de 40 mm de 20 mm ou 25 mm de profondeur.

Applications

Réfrigération par PLC:Les ventilateurs minces de 40 mm dans le châssis PLC, les positions de refroidissement du plan arrière et les boîtiers des modules CPU, la profondeur de 15 mm s'intègre dans les cavités du boîtier PLC trop peu profondes pour les ventilateurs de profondeur standard de 20 mm.

Pour les appareils à sous-vêtementsrefroidissement par panneau pour les modules VFD compacts et les démarreurs souples lorsque les positions internes de montage du ventilateur limitent la profondeur du ventilateur disponible.

Modules de commande CNC:Électronique de commande CNC compacte, cartes de commande d'axe et modules d'affichage HMI utilisant des ventilateurs de refroidissement minces de 40 mm.

Équipement de serveur et de réseau:Équipement de rack 1U et 2U où les contraintes de hauteur restreignent la profondeur de la cavité du ventilateur à 15 mm ‡ le 109P0424H7D28 offre des performances de ventilateur de classe serveur dans le facteur de forme mince.

Questions fréquentes

Q1: Comment 109P0424H7D28 (15 mm de profondeur) se compare-t-il à 109P0424H6D14 (20 mm de profondeur) dans la même classe de tension de 40 mm?

La version mince de 15 mm (H7D28) fonctionne à des tours plus élevés (7,700 vs inférieur pour la série H6D) pour compenser la profondeur de lame plus peu profonde, offrant un flux d'air comparable dans un emballage plus peu profond de 5 mm.Le H6D14 avec une profondeur de 20 mm fournit un peu plus de flux d'air à bas RPM. Sélectionnez en fonction de la profondeur de montage disponible: si un espace libre de 20 mm est disponible, H6D14 fournit plus de débit d'air à une vitesse inférieure; si seulement 15 mm est disponible, H7D28 est le choix correct.

Q2: Quelle est la fonction du connecteur à 3 broches sur 109P0424H7D28?

Le connecteur à 3 broches est équipé de: broche 1 ¢ négative (terre), broche 2 ¢ positive (alimentation 24 V), broche 3 ¢ tachymètre ou sortie de signal de rotor verrouillé pour la surveillance de la vitesse du ventilateur.La troisième broche permet au système hôte (PLC), entraîneur ou contrôleur) pour surveiller si le ventilateur fonctionne à la vitesse correcte, permettant de détecter les défauts du ventilateur avant qu'une surchauffe ne se produise.

Q3: Est-ce que 109P0424H7D28 peut fonctionner à partir d'une alimentation de 12 V?

La tension nominale est de 24 V CC. À 12 V, le ventilateur fonctionne à environ 50% des tours nominaux (~ 3850 tours par minute) avec un débit d'air proportionnellement réduit.Sanyo Denki spécifie la tension minimale de fonctionnement Pour les applications nécessitant une puissance nominale de 7 700 tr/min, une alimentation de 24 V est nécessaire.

Q4: Quel type de roulement utilise 109P0424H7D28 et comment cela affecte-t-il l'orientation du montage?

La série San Ace 40 utilise une construction à roulements à billes Les roulements à billes maintiennent la lubrification indépendamment de l'orientation du ventilateur, contrairement aux roulements à manches qui sont généralement limités à des positions de montage spécifiques.Cette souplesse d'orientation simplifie l'installation dans les équipements industriels où le ventilateur doit être monté dans des positions non standard.
