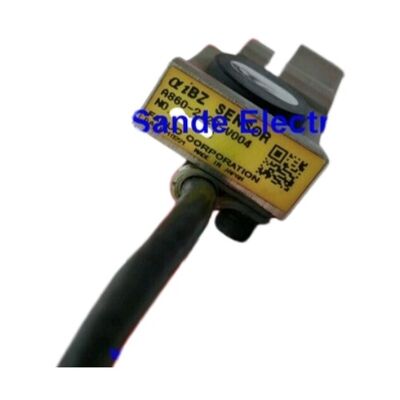

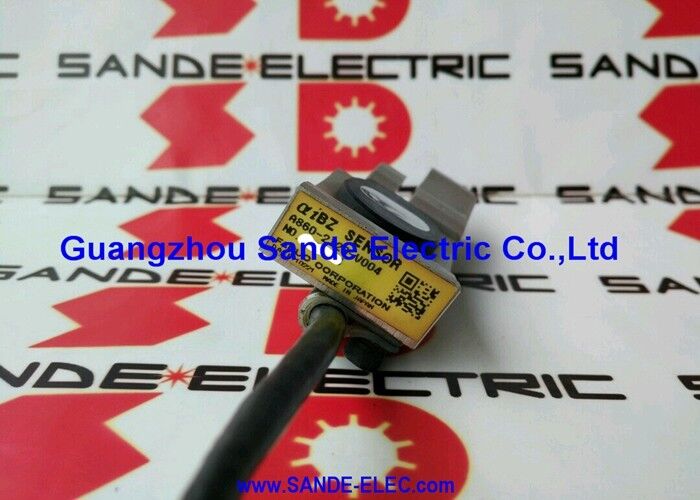

Capteur FANUC A860-2120-V004 A8602120V004 A860-2120-V004

Fanuc A860-2120-V004 | Capteur d'encodeur de broche AiBZ sans anneau de montage — Rétroaction de position de moteur de broche AC intégré, élément de capteur uniquement

Numéro de pièce : A860-2120-V004

Série : A860-2120

Fabricant : Fanuc Corporation

Description : CAPTEUR AiBZ SANS ANNEAU DE MONTAGE

Application : Moteur de broche AC intégré Fanuc — rétroaction de position et de vitesse

Matériel : Élément de capteur uniquement (anneau de montage non inclus)

État : Neuf / Reconditionné

Aperçu

Le Fanuc A860-2120-V004 est la variante du capteur seul de l'encodeur AiBZ A860-2120 pour les moteurs de broche AC intégrés Fanuc — fonctionnellement identique à l'A860-2120-V003 à tous égards, sauf l'absence de l'anneau de montage.

L'élément capteur est la pièce qui s'use et tombe en panne ; l'anneau de montage, lorsqu'il n'est pas corrodé ou endommagé mécaniquement, survit à de nombreux remplacements de capteur car c'est un composant mécanique passif sans contenu électronique ni pièces mobiles.

En pratique, un premier remplacement de capteur sur un moteur de broche plus ancien trouve souvent l'anneau de montage d'origine en état acceptable.

Dans ce scénario, l'A860-2120-V004 est le choix économique correct : l'anneau reste dans la machine, l'élément capteur défaillant est retiré, le nouveau capteur V004 est pressé dans l'anneau existant, et le câble est reconnecté.

La machine est de retour en fonctionnement sans le coût supplémentaire et le délai d'approvisionnement d'une pièce qui n'était pas nécessaire.

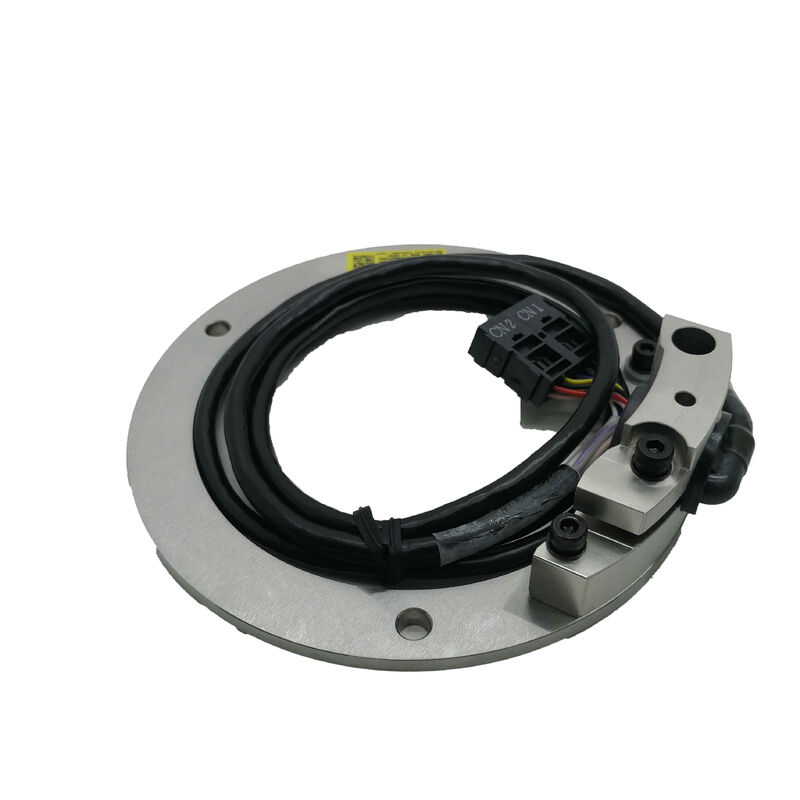

Là où l'A860-2120-V003 (avec anneau) est le bon choix, c'est lorsque l'anneau est physiquement endommagé, lorsque le capteur et l'anneau sont remplacés en tant qu'ensemble apparié lors d'une révision de broche, ou lorsqu'un ensemble complet est nécessaire comme pièce de rechange prête à être installée plutôt que de s'appuyer sur l'anneau existant de la machine qui pourrait ne pas être serviceable.

Spécifications clés

Quand choisir V004 plutôt que V003

La décision entre V004 (capteur seul) et V003 (capteur avec anneau) est un choix d'ingénierie de maintenance, pas un choix de performance — les deux fournissent une fonction d'encodeur identique une fois installés. Les variables sont :

État de l'anneau existant : Un anneau sans corrosion, sans dommage physique et conservant sa précision dimensionnelle d'origine fonctionnera parfaitement avec le capteur V004. Avant de décider, inspectez l'alésage de l'anneau pour les rayures, mesurez le diamètre de l'alésage si possible et vérifiez les surfaces d'appui. Un anneau en bon état vaut la peine d'être conservé.

Historique d'installation : Un anneau qui a été en service lors de plusieurs cycles de maintenance impliquant une mauvaise utilisation des outils, des cycles thermiques dans un environnement de broche à haute température, ou une exposition au liquide de refroidissement peut avoir des changements dimensionnels qui affectent le jeu d'air. En cas de doute, remplacez par V003 et renouvelez l'ensemble complet.

Coût d'arrêt de production : Dans les installations où le temps d'arrêt de la broche est extrêmement coûteux, avoir un ensemble complet V003 comme pièce de rechange prête à être installée — ne nécessitant aucune évaluation de l'anneau existant — réduit le temps entre l'identification de la panne et le retour en service de la machine.

Le coût supplémentaire de l'anneau est faible par rapport à la main-d'œuvre d'inspection et de mesure de l'anneau existant sous pression temporelle.

Capteur AiBZ dans la boucle de contrôle de la broche

Le capteur AiBZ de la série A860-2120 est à la base du contrôle en boucle fermée du moteur de broche intégré. Le retrait du capteur — ou le fonctionnement avec un capteur dégradé — transforme le moteur d'un axe asservi à un moteur à induction en boucle ouverte incapable d'orientation, de taraudage ou de fonctions d'axe C.

La sortie du capteur est traitée par le circuit de réception de l'encodeur de l'amplificateur de broche, qui utilise les signaux de quadrature des phases A et B pour suivre les changements de position incrémentiels et la phase Z une impulsion par révolution pour rétablir la position absolue après la mise sous tension. En fonctionnement normal, la surveillance de l'état de l'encodeur de l'amplificateur vérifie l'amplitude du signal et l'intégrité des impulsions à chaque révolution — toute dégradation significative déclenche l'alarme de l'encodeur qui initie le dépannage.

Sur les machines avec des cycles de taraudage rigide ou de filetage synchronisé, la qualité du signal de l'encodeur affecte directement la précision du pas de filetage. Une dégradation partielle du signal — où l'encodeur produit une sortie mais avec une amplitude inférieure à la nominale — peut se manifester par des erreurs de filetage occasionnelles sous forte charge de coupe avant que le variateur ne génère une faute franche.

Si une machine présente une précision de filetage incohérente sans alarme d'encodeur claire, l'amplitude du signal du capteur doit être vérifiée par rapport aux spécifications de Fanuc pour la série A860-2120.

Notes de compatibilité et d'approvisionnement

La série de capteurs A860-2120 couvre plusieurs variantes avec suffixe V — V003, V004, V007, V013, et autres — avec des différences de longueur de connexion, de routage de câble et de matériel de montage.

Le V004 est l'élément capteur seul sur toute la série A860-2120. Lors de l'identification du remplacement correct, faites correspondre le numéro de pièce complet de la documentation de maintenance du moteur ou de l'étiquette du capteur plutôt que de supposer que le V004 est interchangeable avec toutes les variantes A860-2120.

Fanuc fabrique la série A860-2120 pour ses moteurs de broche intégrés de la série αi.

Le modèle de moteur spécifique de la machine détermine quelle variante A860-2120 est correcte. La liste des pièces de rechange pour moteurs de broche de Fanuc (disponible auprès du service Fanuc ou des partenaires de service agréés) associe les numéros de modèle de moteur aux numéros de pièce des capteurs.

FAQ

Q1 : Le capteur est indiqué "SANS ANNEAU DE MONTAGE" — peut-il toujours être installé dans une machine qui a actuellement le V003 (avec anneau) installé ?

Oui. L'élément capteur V004 s'insère dans le même anneau de montage que celui fourni à l'origine avec le V003. Lors d'un remplacement : retirez l'élément capteur V003 de l'anneau (l'anneau reste généralement dans le carter du moteur), inspectez et vérifiez l'état de l'anneau, puis insérez le capteur V004 dans l'anneau existant.

L'assemblage mécanique et le jeu d'air sont identiques à l'installation d'origine du V003, en supposant que l'anneau n'est pas endommagé.

Q2 : Comment puis-je confirmer si l'anneau de montage existant est toujours serviceable avant de commander V004 au lieu de V003 ?

Une fois la machine arrêtée en toute sécurité et la cavité de l'encodeur accessible, inspectez l'anneau pour les fissures visibles, les piqûres de corrosion, la déformation de l'alésage ou des surfaces d'appui, et les preuves de contamination par le liquide de refroidissement qui pourraient avoir créé des dépôts de calamine modifiant le diamètre de l'alésage.

Si l'anneau ne présente aucun de ces problèmes, il est probablement serviceable. Si l'alésage de l'anneau est visiblement ovale, corrodé ou présente des dommages structurels, commandez le V003 pour inclure un nouvel anneau.

En cas de doute, la différence de coût entre V003 et V004 est généralement inférieure au coût d'une procédure de maintenance répétée pour remplacer un anneau marginal.

Q3 : Le V004 nécessite-t-il des modifications de programmation après l'installation ?

Non. La série de capteurs A860-2120 génère la même interface de signal quelle que soit la variante V003/V004 — les deux utilisent le même protocole d'encodeur AiBZ avec les mêmes niveaux de signal et la même configuration de connecteur. Remplacer un V003 par un V004 (ou vice versa) ne nécessite aucune modification de paramètre CNC.

Après l'installation, la vérification standard post-remplacement (test d'orientation, vérification du diagnostic de l'encodeur) confirme le bon fonctionnement sans aucun ajustement logiciel.

Q4 : Qu'est-ce qui provoque la défaillance des capteurs AiBZ, et la défaillance peut-elle être prédite avant la faute franche ?

Les modes de défaillance courants comprennent l'infiltration de contaminants (liquide de refroidissement pénétrant dans le boîtier du capteur et corrodant l'électronique ou les pistes de signal), la défaillance mécanique induite par les vibrations des joints de soudure internes, et la dégradation des LED/photodétecteurs dans les types d'encodeurs optiques.

Les premiers signes incluent une fréquence croissante d'alarmes d'encodeur qui s'effacent au cycle d'alimentation (indiquant un signal intermittent), une dérive de la position d'arrêt d'orientation de la broche (suggérant une variation du timing de l'impulsion Z), et une amplitude de signal réduite visible sur le diagnostic de l'amplificateur.

La surveillance de l'historique des alarmes de l'encodeur et de la cohérence de l'orientation au fil du temps fournit un avertissement préalable avant une défaillance franche.

Q5 : Le A860-2120-V004 reconditionné est-il une alternative viable au neuf ?

Oui, avec des qualifications. Les partenaires de service Fanuc réputés et les reconditionneurs spécialisés démontent, nettoient, remplacent les composants internes usés et testent les capteurs reconditionnés par rapport aux spécifications de signal de Fanuc avant la revente. Un V004 reconditionné d'un reconditionneur de qualité est une pièce de maintenance viable pour une utilisation en production standard.

Pour les machines exécutant une production critique où le temps d'arrêt de la broche est extrêmement coûteux, les capteurs neufs offrent la plus grande confiance dans la durée de vie restante.

Un capteur reconditionné à coût réduit est approprié pour les machines de moindre criticité, les machines de secours, ou lorsque des contraintes budgétaires s'appliquent.
