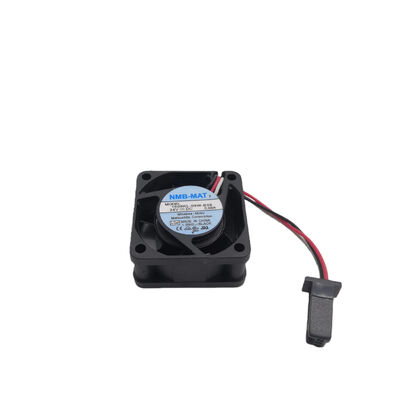

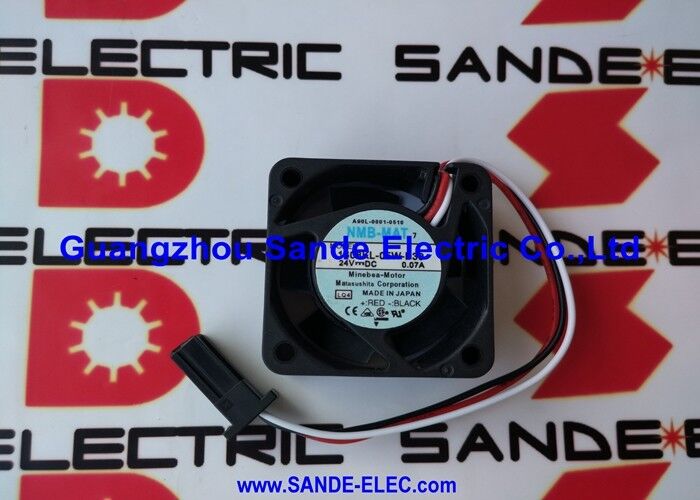

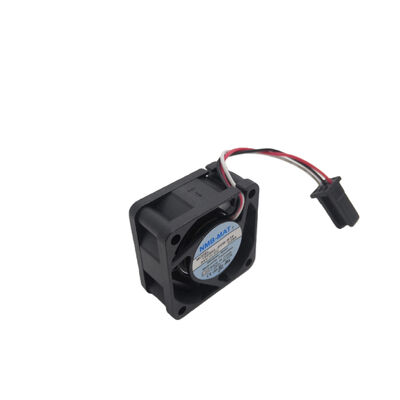

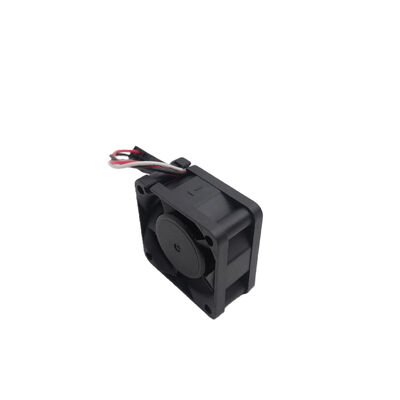

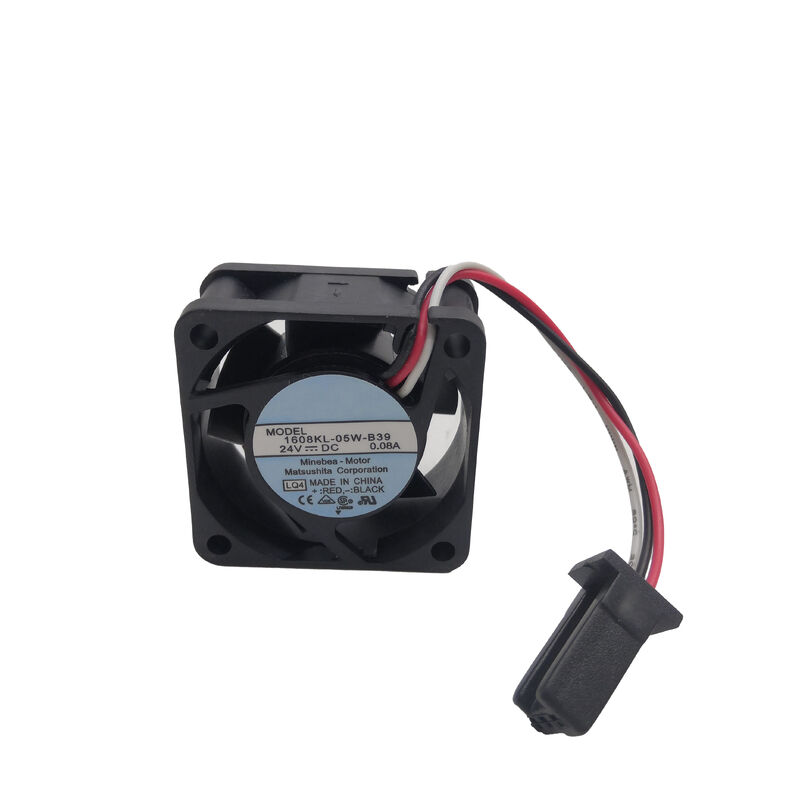

1608KL-05W-B39 | Ventilateur NMB Minebea 40 mm CC — 24 V / 7,4 CFM / 6 500 tr/min / 25,5 dB / 3 fils / FANUC A90L-0001-0510

Ventilateur FANUC NMB 40 mm — Même corps, connecteur différent du B59

Le 1608KL-05W-B39 est le ventilateur axial CC 40 × 40 × 20 mm de NMB partageant ses spécifications de base avec le 1608KL-05W-B59 : le même corps de ventilateur, la même alimentation 24 V, la même vitesse de 6 500 tr/min, le même débit d'air de 7,4 CFM et la même sortie de capteur à rotor verrouillé à 3 fils. La différence réside dans le connecteur : le suffixe B39 identifie un boîtier de connecteur différent à la terminaison du fil du ventilateur par rapport à la variante du suffixe B59.

Cette distinction de connecteur détermine le numéro d'assemblage FANUC avec lequel le ventilateur est compatible : le 1608KL-05W-B39 correspond à FANUC A90L-0001-0510, tandis que le 1608KL-05W-B59 correspond à A90L-0001-0528. Les deux servent des positions de refroidissement de 40 mm dans les équipements CNC FANUC — différents types de modules nécessitent le connecteur correspondant spécifique.

Spécifications clés

Connecteur B39 vs connecteur B59 – Comment les distinguer

Le suffixe B dans la dénomination du ventilateur NMB identifie la configuration du connecteur et de l'assemblage de fils, en particulier le type de boîtier du connecteur et la longueur du fil :

Connecteur B39 :La variante B39 utilise un format de connecteur compatible avec les ensembles de ventilateurs FANUC A90L-0001-0510 — le boîtier spécifique s'accouple à la prise du connecteur de ventilateur sur le module FANUC correspondant.

Connecteur B59 :La variante B59 utilise un boîtier de connecteur différent, compatible avec les assemblages FANUC A90L-0001-0528.

Les deux connecteurs contiennent physiquement 3 fils ; les deux s'accouplent à des prises de ventilateur à 3 broches. La différence réside dans la géométrie du boîtier et le mécanisme de verrouillage : les deux ne peuvent pas être utilisés de manière interchangeable. Confirmez le numéro d'assemblage FANUC porté par le ventilateur défectueux sur l'étiquette du module ou dans le manuel d'entretien avant de commander.

Applications

Refroidissement du module CNC FANUC :Remplacement direct dans les ensembles de commande CNC FANUC et les unités d'affichage faisant référence à A90L-0001-0510 — les mêmes applications que la variante B59 mais pour les modules nécessitant le connecteur B39.

Refroidissement interne du module servo et variateur FANUC :Ventilateurs de 40 mm dans des servomoteurs compacts et des cartes d'interface CNC : le petit facteur de forme refroidit des positions spécifiques du PCB et des composants générant de la chaleur à courte distance.

Boîtiers électroniques industriels :Emplacements de ventilateurs compacts alimentés en 24 V dans les contrôleurs d'automatisation, les cartes d'alimentation et l'électronique de commande intégrée, où 40 mm est le format de montage disponible.

FAQ

Q1 : Comment puis-je confirmer si mon module FANUC nécessite 1608KL-05W-B39 (B39) ou 1608KL-05W-B59 (B59) ?

Vérifiez le numéro d'assemblage FANUC sur l'étiquette du ventilateur défaillant ou dans la documentation de l'assemblage de ventilateurs du module : A90L-0001-0510 nécessite B39 ; A90L-0001-0528 nécessite B59. Si l'étiquette du ventilateur est illisible, confirmez à partir du manuel des pièces de rechange FANUC du module spécifique ou de la documentation de maintenance quel numéro d'assemblage est spécifié.

Q2 : Quelle est la différence pratique de performances entre 1608KL-05W-B39 et 1608KL-05W-B59 ?

Aucun — les deux ventilateurs ont des spécifications électriques identiques : 24 V CC, 7,4 CFM, 6 500 tr/min, 25,5 dB(A), 42,2 Pa, durée de vie de 50 000 heures, capteur à rotor verrouillé à 3 fils. Les désignations B39 et B59 indiquent uniquement le type de connecteur. Les performances de refroidissement des deux variantes sont identiques ; seule l'interface du connecteur diffère.

Q3 : Le 1608KL-05W-B39 dispose-t-il d'une protection contre le redémarrage automatique ?

La protection du rotor bloqué de NMB dans la série 1608KL empêche le moteur de griller lorsque le ventilateur est bloqué mais ne redémarre pas automatiquement — le ventilateur nécessite que la condition de calage soit effacée (blocage supprimé) et que la tension d'alimentation soit cyclée pour un redémarrage. Dans les systèmes FANUC, le circuit de protection du module éteint généralement l'alimentation du ventilateur lors de la détection d'une alarme de décrochage, puis redémarre lors du prochain cycle d'alimentation. Confirmez le comportement de gestion de l'alimentation du ventilateur du module FANUC spécifique à partir du manuel d'entretien du module.

Q4 : Quel intervalle de maintenance est recommandé pour le 1608KL-05W-B39 dans le service CNC FANUC ?

FANUC recommande généralement une inspection et un remplacement périodiques des ventilateurs à intervalles de maintenance réguliers – généralement 3 à 5 ans ou 20 000 à 30 000 heures de fonctionnement, en fonction du module spécifique et de l'environnement d'exploitation. Les environnements poussiéreux ou contaminés par l'huile accélèrent l'usure des roulements et la contamination des joints de roulement, réduisant ainsi la durée de vie en dessous de la spécification L10 de 50 000 heures. Le nettoyage annuel à l'air comprimé des surfaces accessibles du ventilateur (avec l'équipement hors tension) prolonge la durée de vie en réduisant la charge thermique due à l'accumulation de poussière.
