3106KL-05W-B59 | Ventilateur CC mince NMB Minebea 80 mm — 24 V / 32,8 CFM / 3 000 tr/min / Roulement à billes / 70 000 heures / FANUC A90L-0001-0422

Ventilateur mince NMB de 80 mm — Refroidissement industriel longue durée à 15 mm de profondeur

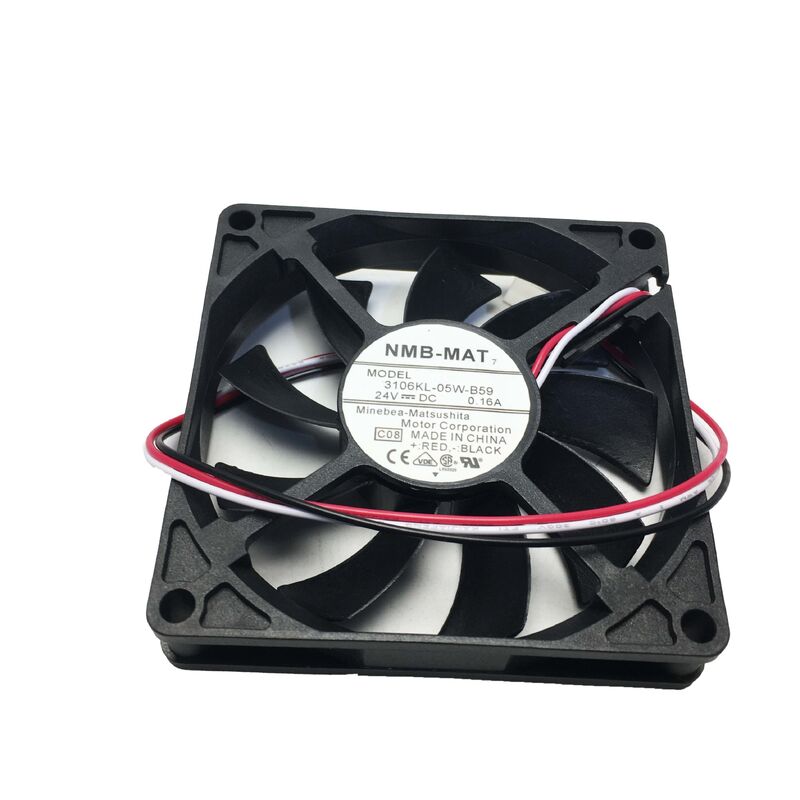

Le 3106KL-05W-B59 est un ventilateur axial CC mince de 80 × 80 × 15 mm de NMB Technologies, l'un des fabricants de ventilateurs les plus reconnus du secteur. La profondeur mince de 15 mm fait de ce ventilateur le choix standard pour les positions de panneau peu profondes, les châssis de télécommunications, le matériel de serveur et les équipements industriels où les ventilateurs standard de 25 mm ou 38 mm de profondeur de 80 mm dépassent la profondeur de montage disponible.

Le point marquant de ce ventilateur est sa durée de vie : 70 000 heures (L10 à 25°C), ce qui est exceptionnel pour un ventilateur industriel de 80 mm. Avec un fonctionnement continu 24h/24 et 7j/7, cela correspond à environ 8 ans de fonctionnement théoriquement sans panne – une spécification directement pertinente pour les équipements industriels qui fonctionnent en continu sans fenêtres de maintenance régulière.

Spécifications clés

Capteur à rotor verrouillé à 3 fils

Le troisième fil fournit une sortie de capteur à rotor verrouillé, permettant au système hôte de surveiller le fonctionnement du ventilateur :

Dans les systèmes FANUC :Les commandes et amplificateurs CNC FANUC avec les références de ventilateur A90L-0001-0422 surveillent le signal de vitesse du troisième fil. Lorsque le signal tombe à zéro (ventilateur bloqué), le contrôle génère une alarme de panne de ventilateur, alertant les opérateurs avant que la chaleur n'atteigne des niveaux critiques.

Dans les équipements industriels non FANUC :Tout système doté d'une entrée tachymètre de ventilateur peut surveiller la sortie de vitesse du 3106KL-05W-B59 pour surveiller l'état du ventilateur. Le troisième fil peut également être laissé non connecté dans les applications à 2 fils où la surveillance des défauts n'est pas requise.

Applications

Refroidissement du servoamplificateur FANUC série Alpha :Remplacement du ventilateur de refroidissement interne des modules de servoamplificateur (SAM), des modules d'amplificateur de broche (SPM) et des modules d'alimentation (PSM) de la série FANUC Alpha — maintenant les conditions thermiques dans ces modules d'entraînement CNC à cycle de service élevé.

Équipements de télécommunications industrielles :Position peu profonde du ventilateur de 80 mm dans les équipements de rack de télécommunications, l'électronique des stations de base et le matériel réseau de qualité opérateur.

Armoires d'entraînement de machines-outils CNC :Refroidissement ciblé des modules dans les boîtiers de disques : la fine profondeur de 15 mm s'adapte aux positions de montage standard de 80 mm dans les boîtiers de disques compacts.

FAQ

Q1 : Quel est le code d'alarme FANUC en cas de panne du 3106KL-05W-B59 (A90L-0001-0422) ?

Les modules de servoamplificateur FANUC génèrent des alarmes SV0430 (ventilateur arrêté) ou de surchauffe de l'amplificateur lorsque le ventilateur de refroidissement tombe en panne. Le ventilateur A90L-0001-0422 des servomodules de la série Alpha déclenche directement la protection de l'amplificateur : un refroidissement dégradé dû à un ventilateur défaillant précède généralement l'alarme avec des avertissements de surchauffe intermittents à charge élevée avant une panne complète du ventilateur.

Q2 : Le 3106KL-05W-B59 est-il le même corps de ventilateur que le Panaflo FBK08T24HS ?

Oui, les ventilateurs A90L-0001-0422 de FANUC proviennent à la fois de NMB (3106KL-05W-B59) et de Panaflo (FBK08T24HS). Les deux sont des ventilateurs 80 × 80 × 15 mm 24 V CC avec sortie de rotor verrouillé à 3 fils, desservant les mêmes positions de module FANUC. La version de l'un ou l'autre fabricant est acceptable en remplacement ; vérifiez que le connecteur correspond au connecteur de ventilateur du module FANUC spécifique avant l'installation.

Q3 : Comment le 3106KL-05W-B59 (80 mm) se compare-t-il au 1608KL-05W-B59 (40 mm) dans l'écosystème de refroidissement FANUC ?

Les deux sont des ventilateurs DC minces NMB avec des capteurs à rotor verrouillé à 3 fils pour les systèmes FANUC : le 3106KL-05W-B59 est la variante de 80 mm (32,8 CFM, FANUC A90L-0001-0422) et le 1608KL-05W-B59 est la variante de 40 mm (9,5 CFM, A90L-0001-0528). Ils servent différentes positions de module dans les systèmes CNC FANUC — confirmez dans le manuel de maintenance du module FANUC spécifique quel numéro de ventilateur est requis.

Q4 : Le 3106KL-05W-B59 peut-il fonctionner à partir d'une alimentation 12 V dans un équipement alimenté en 12 V uniquement ?

La plage de tension de fonctionnement de 10 V à 27,6 V inclut 12 V : le ventilateur démarrera et fonctionnera à 12 V. À 12 V (50 % de 24 V), le ventilateur fonctionne à environ 1 500 tr/min (50 % de 3 000 tr/min), délivrant environ 16 à 18 CFM, soit environ la moitié du débit d'air nominal. Pour les applications nécessitant la totalité de 32,8 CFM, 24 V sont requis. Le minimum de 10 V garantit un démarrage fiable et un fonctionnement soutenu à cette tension inférieure.
