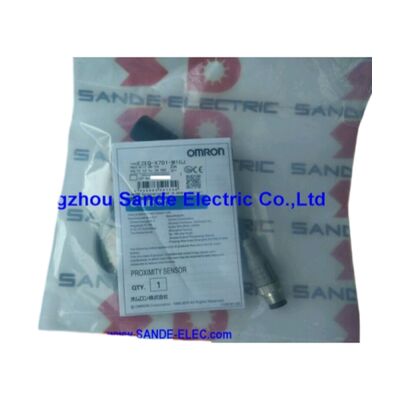

Commutateur de capteur de proximité Omron E2EQ-X7D1-M1GJ E2EQX7D1M1GJ

Omron E2EQ-X7D1-M1GJ | Capteur de proximité inductif résistant aux projections — M18 avec revêtement en fluoropolymère, NO 7mm, CC 2 fils, 500Hz, IP67, connecteur à queue de cochon M12

Présentation

Le Omron E2EQ-X7D1-M1GJ est un capteur de proximité inductif résistant aux projections — une variante de la série E2EQ du design standard M18 E2E, différenciée par le revêtement en fluoropolymère appliqué à la surface de détection et à la face du boîtier. Ce revêtement est la raison d'être de ce capteur.

Dans les applications de soudage à l'arc robotisé et manuel, des gouttelettes de métal chaud projetées du bain de fusion atterrissent sur tout ce qui se trouve à plusieurs mètres de l'arc : fixations, outillages, câblages et capteurs. Sur un capteur conventionnel avec une face en laiton ou en acier inoxydable nue, ces gouttelettes refroidissent et se solidifient, adhérant à la surface.

Une fois que la couche de projections accumulées est suffisamment épaisse, elle perturbe le champ électromagnétique du capteur et provoque une défaillance de détection — ou le processus de retrait des projections raye la surface de détection et modifie l'écart. Sur une surface revêtue de fluoropolymère, les gouttelettes solidifiées ne trouvent pas d'adhérence.

La caractéristique antiadhésive du revêtement permet d'essuyer ou de tapoter les projections pour les retirer proprement, sans endommager la surface sous-jacente et sans altérer les performances de détection.

Le capteur reprend toutes les spécifications standard E2E pour la configuration blindée M18 de 7 mm : sortie NO CC 2 fils, plage de fonctionnement 10–30V, fréquence de commutation 500Hz, indicateurs LED doubles et étanchéité IP67 résistante à l'huile.

La queue de cochon de 0,3 m avec connecteur IEC M12 est le format de connexion qui permet de remplacer le capteur sans avoir à accéder au câblage de la machine — déconnectez le M12 à l'extrémité de la queue de cochon, insérez le remplacement dans le trou de montage, reconnectez, c'est fait.

Dans les cellules de soudage où les capteurs sont consommés par l'accumulation de projections selon un calendrier et où la vitesse de remplacement affecte la disponibilité de la cellule, cette disposition de connecteur est une caractéristique de maintenance pratique.

Spécifications clés

Revêtement en fluoropolymère — Le problème des projections résolu par le matériau

Le soudage à l'arc génère des projections lorsque le métal en fusion est expulsé du bain de fusion — une conséquence de l'instabilité de l'arc, d'une vitesse d'avance du fil incorrecte ou de la composition chimique du métal de base. Même dans les processus de soudage optimisés, une certaine production de projections est inévitable.

La question pour les concepteurs de machines n'est pas de savoir si des projections vont atterrir sur le capteur, mais ce qui se passera lorsqu'elles le feront.

Les polymères fluoropolymères (chimiquement similaires au PTFE) ont une énergie de surface si faible que les gouttelettes de métal en fusion ne peuvent pas mouiller la surface — elles arrivent, refroidissent et reposent sur le revêtement sans former de liaison métallurgique ou mécanique. Le résultat est des projections qui s'enlèvent par brossage plutôt que de s'accumuler.

La série E2EQ d'Omron applique ce revêtement à la face de détection et au nez du corps du capteur — les zones qui font face à la zone de soudage et qui reçoivent le flux de gouttelettes le plus élevé pendant les cycles de soudage.

Les capteurs de proximité standard dans les environnements de soudage nécessitent généralement un retrait quotidien ou par poste des projections pour maintenir une détection fiable. L'E2EQ-X7D1-M1GJ prolonge cet intervalle de manière significative, réduisant ainsi la charge de maintenance et le risque d'endommagement de la face de détection pendant le nettoyage.

Il ne rend pas le capteur immunisé contre une accumulation de projections lourde et soutenue — dans les processus extrêmement intensifs en projections, un nettoyage léger régulier reste une bonne pratique — mais l'effort est considérablement réduit par rapport aux alternatives non revêtues.

Connexion à queue de cochon M12 — Remplacement rapide dans les cellules de soudage

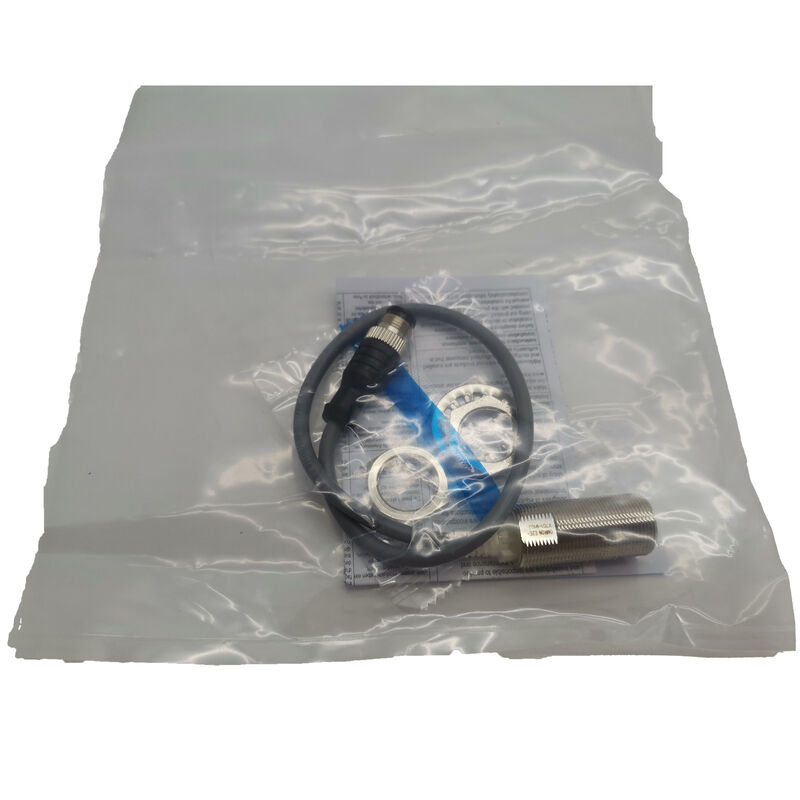

Le câble à queue de cochon de 0,3 m sort du corps du capteur et se termine par un connecteur de terrain M12 à disposition IEC. Dans la machine, un câble M12 correspondant part du panneau de commande ou de la boîte de jonction et se branche sur ce connecteur.

L'installation du capteur consiste à visser le capteur dans son trou de montage, à le bloquer avec l'écrou M12 et à connecter le connecteur M12 — une opération de deux minutes qui peut être effectuée par un technicien de maintenance sans outils électriques ni accès au panneau.

Lorsque le capteur doit finalement être remplacé, le processus s'inverse en deux minutes.

Le câble fixe de la machine reste en place ; seule l'unité à queue de cochon du capteur est échangée.

Ceci est important dans les cellules de soudage automatisées où le remplacement d'un capteur défaillant lors du changement de poste est l'objectif, et où l'accès aux borniers à l'intérieur d'une armoire électrique verrouillée pendant une fenêtre de production n'est pas une option.

Indicateurs LED doubles dans un environnement de soudage

La LED de sortie rouge et la LED de plage de réglage verte sur l'E2EQ-X7D1-M1GJ fournissent la même confirmation de mise en service et de fonctionnement que les autres capteurs E2E à double indicateur.

Dans les environnements de cellules de soudage, où le capteur est généralement monté près de la fixation de soudage, la visibilité des LED permet à un technicien se tenant à la porte de la cellule de confirmer que le capteur détecte correctement sans entrer dans la cellule ni vérifier un écran de diagnostic PLC. L'état ON/OFF de la LED rouge reflète chaque cycle de fermeture et d'ouverture de la fixation ; un flash manquant au point attendu du cycle indique un problème de détection pendant que la cellule est encore en fonctionnement.

FAQ

Q1 : Comment le revêtement en fluoropolymère affecte-t-il la distance de détection du capteur ?

Le revêtement en fluoropolymère est appliqué en une fine couche sur la face de détection — son épaisseur ne modifie pas mesurable la distance de détection nominale de 7 mm.

Le revêtement est électriquement transparent aux fréquences utilisées par le circuit de détection inductive, de sorte que les performances de détection de la cible sont identiques à celles de la variante E2E-X7D1 non revêtue.

La distance de réglage de 0 à 5,6 mm reste la plage d'installation valide. Aucun ajustement de l'écart de détection n'est requis lors du remplacement de l'E2EQ par l'E2E standard.

Q2 : L'accumulation de projections peut-elle bloquer complètement la capacité de détection de l'E2EQ-X7D1-M1GJ ?

Une fine couche de projections solidifiées sur une surface en fluoropolymère n'affecte pas significativement la détection car : (a) les projections métalliques conduisent le champ inductif et peuvent même légèrement étendre le champ ; et (b) la couche accumulée reste faiblement liée et peut être retirée par un léger essuyage entre les cycles.

Une accumulation très importante sur de nombreux cycles sans aucun nettoyage peut finir par réduire la pénétration du champ vers la cible — la LED verte de plage de réglage s'éteignant ou clignotant pendant le cycle de fixation est l'indicateur pratique que la face du capteur doit être nettoyée.

Q3 : Le connecteur M12 de l'E2EQ-X7D1-M1GJ est-il adapté à l'environnement de la cellule de soudage ?

Le connecteur M12 est classé IP67 lorsqu'il est accouplé. Dans les cellules de soudage, le connecteur doit être positionné à l'écart de la zone de projection directe — la queue de cochon de 0,3 m offre une certaine distance de routage pour y parvenir.

Le corps du connecteur n'est généralement pas revêtu de fluoropolymère, de sorte qu'une accumulation importante de projections sur un connecteur exposé peut entraîner une dégradation de l'étanchéité au fil du temps. Faites passer la queue de cochon de manière à ce que le connecteur M12 soit positionné derrière un blindage ou dans un canal de routage de câble protégé si possible.

Q4 : Quel est l'objet de détection standard pour ce capteur, et pourquoi est-il plus petit que le diamètre du corps M18 ?

L'objet de détection standard (plaque de fer de 18 × 18 × 1 mm) est défini pour correspondre à la zone de champ de détection effective du capteur blindé M18.

Le champ de détection se projette de la face de détection en un cône dont le diamètre effectif à la distance de détection nominale (7 mm) est d'environ 18 mm — correspondant aux dimensions standard de la cible. Les cibles plus petites produisent des distances de détection effectives proportionnellement plus courtes ; les cibles plus grandes produisent des résultats proches des 7 mm nominales.

Pour les cibles plus petites que la norme, testez le point de commutation réel dans l'installation.

Q5 : L'E2EQ-X7D1-M1GJ peut-il remplacer directement l'E2E-X7D1-M1GJ dans une installation existante ?

Oui. Les variantes E2EQ et E2E du X7D1-M1GJ partagent les mêmes dimensions de corps M18 × 1 mm, distance de détection, sortie NO CC 2 fils, queue de cochon avec connecteur IEC M12, fréquence de 500 Hz et protection IP67. La seule différence physique est le revêtement en fluoropolymère sur l'E2EQ.

Aucun câblage, paramètre PLC ou ajustement de l'écart mécanique n'est requis lors du remplacement de l'un par l'autre. Utilisez l'E2EQ dans les environnements de soudage ; l'E2E dans les applications non liées au soudage où le revêtement résistant aux projections n'est pas requis.
