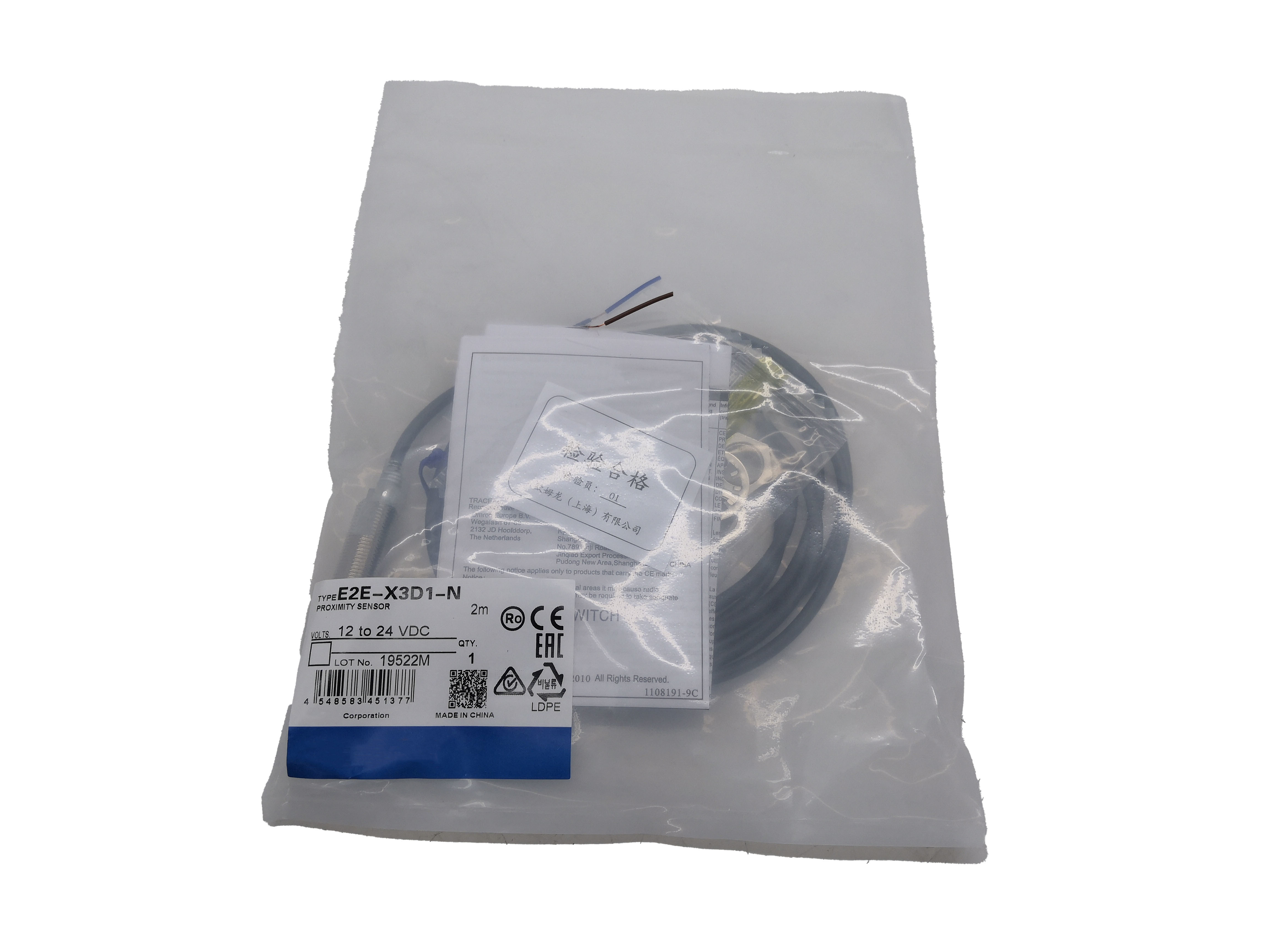

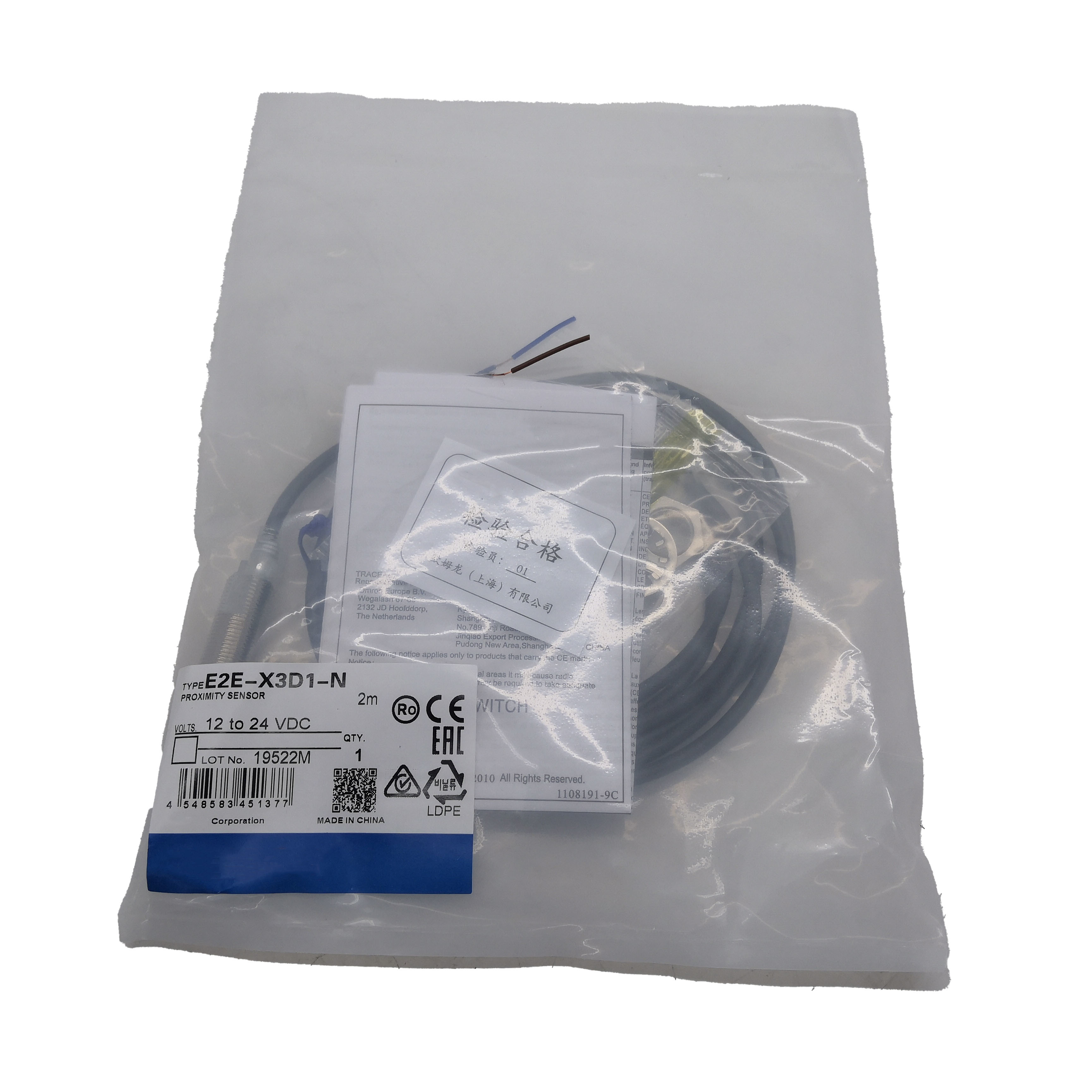

Capteur de proximité inductif Omron E2E-X3D1-N
Marque: Omron
Série: E2E
Numéro de pièce: E2E-X3D1-N / E2EX3D1N
État: Neuf | Expédition gratuite
Performance fiable pour l'automatisation industrielle
Le capteur de proximité inductif Omron E2E-X3D1-N représente des décennies de fiabilité éprouvée dans les environnements industriels. Ce capteur cylindrique M12 DC 2 fils, normalement ouvert, blindé couvre la majorité des tâches de détection de métaux dans les applications de machines-outils, automobiles, semi-conducteurs, de transformation alimentaire et d'assemblage général dans le monde entier.
Spécifications techniques
| Paramètre |
Valeur |
| Style de corps |
Cylindrique M12, corps fileté |
| Méthode de détection |
Inductive (sans contact, courant de Foucault) |
| Distance de détection nominale |
3 mm |
| Plage de réglage |
0 à 4,8 mm |
| Cible |
Standard : acier doux (Fe 360), 12×12×1 mm |
| Blindage |
Blindé (encastrable / montage affleurant) |
| Configuration de sortie |
DC 2 fils, type de polarité |
| Fonctionnement de sortie |
NO – Normalement Ouvert |
| Tension d'alimentation |
10 à 30 V CC (nominal 12-24 V CC) |
| Consommation de courant |
13 mA max. |
| Courant de charge |
3 à 100 mA |
| Courant de fuite |
0,8 mA max. |
| Tension résiduelle |
3 V max. (à une charge de 100 mA) |
| Fréquence de commutation |
1 000 Hz max. |
| Température de fonctionnement |
−25 °C à +70 °C |
| Indice de protection |
IP67 (CEI 60529), résistant à l'huile |
| Boîtier |
Laiton nickelé |
| Certifications |
CE (EN60947-1, EN60947-5-2), NEMA 1/4/6/12/13 |
Avantages de la conception blindée
La construction blindée de l'E2E-X3D1-N concentre le champ électromagnétique vers l'avant à travers la face de détection, permettant un montage affleurant dans des environnements métalliques sans interférence des structures environnantes. Cela élimine les exigences de dégagement et simplifie la conception des fixations.
Simplicité des 2 fils CC
La conception à 2 fils fonctionne comme un interrupteur à semi-conducteurs en série avec la charge, offrant une compatibilité directe avec les circuits initialement conçus pour les interrupteurs mécaniques. Cela simplifie le câblage et la maintenance tout en maintenant des performances fiables.
Durabilité industrielle
Avec une protection IP67, une construction résistante à l'huile et un boîtier robuste, ce capteur résiste aux environnements industriels exigeants, y compris la brume de liquide de refroidissement, les pulvérisations d'huile de coupe et les conditions de lavage périodique.
Double indicateur LED
Indicateur de réglage vert pour un positionnement précis lors de l'installation et indicateur de fonctionnement rouge pour la surveillance en temps réel de l'état de la sortie. Les deux LED restent visibles après l'installation pour un diagnostic facile.
Variantes disponibles
| Numéro de pièce |
Câble/Connexion |
Longueur |
| E2E-X3D1-N 2M |
Pré-câblé, PVC résistant à l'huile |
2 mètres |
| E2E-X3D1-N 5M |
Pré-câblé, PVC résistant à l'huile |
5 mètres |
| E2E-X3D1-N 10M |
Pré-câblé, PVC résistant à l'huile |
10 mètres |
| E2E-X3D1-M1G 2M |
Connecteur à déconnexion rapide M12 |
– |
| E2E-X3D1-U 2M |
Câble PUR pré-câblé, résistant à l'huile |
2 mètres (flexible/résistant à l'abrasion) |
Questions fréquemment posées
Quelle est la distance maximale entre deux capteurs E2E-X3D1-N lors du montage de plusieurs unités ?
Les capteurs montés côte à côte nécessitent une séparation d'au moins 30 mm entre les axes. Les capteurs montés face à face nécessitent un dégagement face à face d'au moins 20 mm pour éviter les interférences mutuelles.
Que se passe-t-il si la charge dépasse la puissance nominale maximale de 100 mA ?
Les charges dépassant 100 mA peuvent endommager le circuit de sortie. Pour les applications à courant plus élevé, utilisez le capteur pour commuter une bobine de relais plutôt que la charge directement.
Le E2E-X3D1-N peut-il être utilisé avec une alimentation 12V CC ?
Oui, le capteur fonctionne de 10 à 30 V CC, couvrant les alimentations nominales de 12 V et 24 V. Notez que la tension résiduelle représente un pourcentage plus élevé de la tension totale sur les systèmes 12 V.
Comment confirmer le bon positionnement du capteur pendant l'installation ?
Utilisez le voyant vert de réglage. Positionnez le capteur à mi-chemin entre les points où le voyant s'allume et s'éteint, puis serrez le contre-écrou.
Ce capteur est-il compatible avec les modules d'entrée PLC à semi-conducteurs ?
Oui, le capteur est compatible avec les modules d'entrée discrets à semi-conducteurs standard des principaux fabricants de PLC, y compris Siemens, Allen-Bradley, Mitsubishi et Omron.
