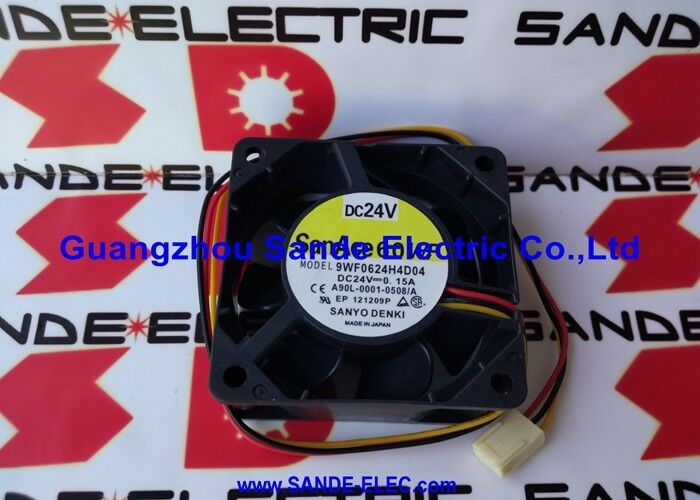

A90L-0001-0508/A Sanyo Fan DC 24V 0,15A 9WF0624H4D04 9WFO624H4DO4

Sanyo Denki 9WF0624H4D04 SanAce 60WF Ventilateur tubeaxial 24V DC / 0.15A / 3.6W / 60×25mm / 3 fils / arrêté

SanAce 60WF 25mm cadre profond pour un plus grand débit d'air

Le 9WF0624H4D04 est un ventilateur tubeaxial de la série Sanyo Denki SanAce 60WF.et cabinets d'entraînement 9WF0624H4D04 est un composant Sanyo Denki qui figure dans les références FANUC dans la documentation de maintenance des machines.

La profondeur de la carrosserie de 25 mm distingue ce ventilateur du format plus fin de 20 mm SanAce.augmentation du volume du débit d'air pour les positions de refroidissement avec une charge thermique plus élevéeÀ 3,6 W (24 V × 0,15 A), il fournit ce flux d'air à une consommation d'énergie modeste.

La configuration à trois fils transporte un signal de tachymètre en plus des conducteurs d'alimentation.La sortie du tachymètre est un signal pulsé proportionnel à la vitesse du ventilateur. Le CNC ou l'électronique d'entraînement hôte le lit pour surveiller la rotation du ventilateur en temps réel.Si la vitesse tombe en dessous du seuil programmé, le système déclenche une alarme avant que la surcharge thermique ne se développe.Un ventilateur à 2 fils installé dans une position à 3 fils supprime complètement la surveillance de la vitesse et peut provoquer des défauts de détection immédiats.

Principales spécifications

Notes de remplacement

Le 9WF0624H4D04 a été arrêté par Sanyo Denki.Confirmer le type de connecteur et l'affectation de broche correspond à l'en-tête du ventilateur de l'unité hôte avant de commanderLes roulements de ventilateur s'usent avec les heures de fonctionnement. Remplacer au premier signe de bruit du roulement plutôt que d'attendre une défaillance complète.

Questions fréquentes

Q1: Le 9WF0624H4D04 est-il un produit FANUC ou un produit Sanyo Denki?

Il est fabriqué par Sanyo Denki, un fabricant japonais de ventilateurs et de servomoteurs, dans le cadre de sa série de produits SanAce 60WF.c'est pourquoi ce numéro de modèle figure dans la documentation de maintenance des machines FANUC et figure généralement aux côtés des pièces de rechange FANUCLe fabricant sur l'étiquette du ventilateur est Sanyo Denki.

Q2: Quelle est la différence entre une version à deux fils et une version à trois fils de ce ventilateur?

Les deux fils ne transportent que l'alimentation positive et négative. Les trois fils ajoutent une sortie de tachymètre ̇ un signal pulsé que l'électronique hôte utilise pour surveiller la vitesse réelle du ventilateur.un remplacement de 2 fils désactive la surveillance de la vitesse et peut immédiatement déclencher une panne- Confirmez le nombre de fils du ventilateur installé à partir de son connecteur avant de commander un remplacement.

Q3: Un ventilateur de courant continu de 24 V standard de 60 × 25 mm peut-il remplacer le 9WF0624H4D04?

Uniquement si elle fournit une sortie de tachymètre à trois fils, correspond à la direction du débit d'air, utilise un connecteur compatible et fournit une MFC adéquate pour la position de refroidissement.Un ventilateur dépourvu de la sortie du tachymètre ne peut pas remplacer dans une position de 3 fils sans perdre la surveillance de la vitesse.

Q4: Le CNC affiche une alarme de ventilateur mais le ventilateur semble tourner.

Un ventilateur fonctionnant à une vitesse nettement inférieure à la vitesse nominale ‡ à cause de roulements usés ou de basse tension d'alimentation ‡ génère un signal de tachymètre à fréquence réduite.Le système de commande interprète la fréquence d'impulsion réduite comme une condition de sous-vitesse et déclenche l'alarme même si le ventilateur semble tourner. Mesurer la tension d'alimentation au connecteur du ventilateur et comparer la fréquence d'impulsion du tachymètre avec la spécification.

Q5: D'où provient le 9WF0624H4D04 après son arrêt?

Par l'intermédiaire du marché de rechange des ventilateurs industriels CNC, les distributeurs de ventilateurs Sanyo Denki, les fournisseurs de services CNC et les revendeurs en surplus.24V) sur l'étiquette du ventilateur avant commandeLes ventilateurs ayant des dimensions similaires mais des fils ou des tensions différents ne sont pas des substituts compatibles.
