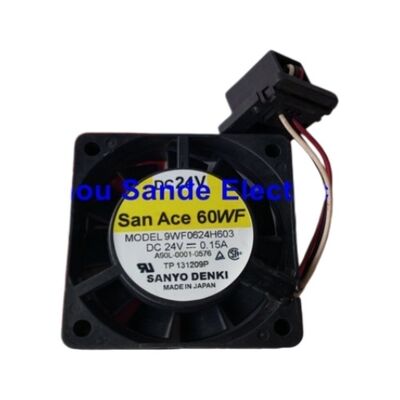

Sanyo SanAce60WF DC 24V 0,15A Ventilateur étanche 9WF0624H603 9WFO624H6O3

FANUC 9WF0624H603 24V Ventilateur de refroidissement du système en courant continu 0.15A / 60×60×20mm / FANUC CNC et les armoires de conduite

Gestion thermique du matériel de commande FANUC

Le 9WF0624H603 est un ventilateur de refroidissement sans balai de 24 V CC dans le facteur de forme standard de 60 × 60 × 20 mm utilisé dans toutes les unités de commande CNC de FANUC, les modules de servo-amplificateur,et assemblages de panneaux d'opérateur pour maintenir les températures de fonctionnement dans les limites nominalesÀ 0,15 A tiré d'une alimentation de 24 V (3,6 W), il fournit un flux d'air sur les appareils électroniques générateurs de chaleur sans consommation d'énergie significative.

Les ventilateurs de refroidissement sont des éléments d'usure dans les systèmes de contrôle FANUC. Bearing wear in the fan motor is one of the most common preventable maintenance events in CNC cabinet service — a fan that is slowing down or running intermittently allows temperature to rise gradually, produisant une dégradation des performances ou des alarmes avant qu'un arrêt thermique complet ne se produise.Beaucoup de FANUC CNC et les unités d'amplificateurs affichent des codes d'alarme du ventilateur de refroidissement lorsque la vitesse du ventilateur tombe en dessous d'un seuil; d'autres détectent la défaillance du ventilateur uniquement par surcharge thermique.

Le remplacement du 9WF0624H603 au premier signe d'augmentation du bruit, de diminution du débit d'air ou d'un code d'alarme du ventilateur est nettement moins perturbateur que de traiter une panne d'entraînement induite par la chaleur.

Principales spécifications

Notes d'installation et de remplacement

Le 9WF0624H603 se connecte à l'alimentation 24V de l'unité hôte via son connecteur par câble. Avant de monter le ventilateur de remplacement, confirmez que le type de connecteur et l'affectation de broche correspondent à l'en-tête du ventilateur de l'unité.L'alimentation de 24 V doit provenir de la source correcte du système de commande. Ne connectez pas à une alimentation nominale incorrecte..

Pour un refroidissement efficace, le ventilateur doit être monté dans la même orientation que la direction initiale du débit d'air (entrée ou sortie).La plupart des ventilateurs de panneau et d'entraînement FANUC tirent l'air à travers les composants générateurs de chaleur du côté de l'admissionL'inversion de la direction du ventilateur réduit considérablement le refroidissement effectif.

Après le montage, allumez le système et confirmez que le nouveau ventilateur tourne immédiatement au démarrage.Un ventilateur qui hésite au démarrage a un défaut de roulement dès le début remplacer à nouveau avant de lancer le système.

Questions fréquentes

Q1: À quelle fréquence le ventilateur de refroidissement FANUC doit-il être remplacé?

FANUC recommande généralement de remplacer les ventilateurs de refroidissement tous les 2 à 3 ans dans des environnements de production continus normaux, ou au premier signe de bruit du roulement, de vitesse réduite ou d'un code d'alarme du ventilateur.Dans des environnements à haute température ambiante ou sur des chaînes de production à plusieurs équipes, il est prudent de procéder à une inspection et à un remplacement antérieurs.

Q2: Le CNC affiche une alarme de ventilateur de refroidissement. Cela signifie-t-il que le 9WF0624H603 s'est complètement arrêté?

Pas nécessairement FANUC Les circuits d'alarme du ventilateur détectent lorsque la vitesse du ventilateur tombe en dessous d'un seuil, ce qui peut se produire avant que le ventilateur ne s'arrête complètement.Un ventilateur fonctionnant à la moitié de la vitesse absorbe encore le courant, mais peut ne pas fournir un flux d'air suffisantRemplacez le ventilateur lorsque l'alarme apparaît au lieu d'attendre une défaillance complète.

Q3: Le 9WF0624H603 est-il spécifique à FANUC ou peut-il être remplacé par un ventilateur à courant continu standard de 60 mm 24 V?

Le 9WF0624H603 est un ventilateur spécifié par FANUC avec un connecteur et une orientation définis.Un ventilateur sans balai standard de 60 mm 24 V CC d'un débit d'air équivalent peut être utilisé dans certaines applications si le connecteur et la direction du débit d'air correspondentCependant, un ventilateur FANUC authentique assure un montage correct du connecteur et répond aux spécifications de conception d'origine.

Q4: Le ventilateur fonctionne mais le lecteur affiche toujours une alarme thermique.

Confirmer que le ventilateur fournit un débit d'air suffisant un ventilateur qui tourne lentement en raison d'un roulement partiellement défaillant ou d'une entrée/sortie obstruée peut ne pas déplacer suffisamment d'air, bien qu'il semble fonctionner.Vérifiez que l'entrée du ventilateur n'est pas bloquée par des débris ou des câblesVérifiez que la circulation d'air globale de l'appareil est suffisante et que la température ambiante est dans la plage spécifiée par l'appareil.

Q5: D'où provient le 9WF0624H603?

Par le biais des canaux de service autorisés par FANUC et du marché des pièces de rechange FANUC, les fournisseurs de services CNC et les spécialistes de l'entretien des entraînements.Confirmer la désignation du modèle 9WF0624H603 sur l'étiquette du ventilateur installéLes ventilateurs de dimensions similaires mais de tension ou de type de connecteur différents ne sont pas compatibles.
