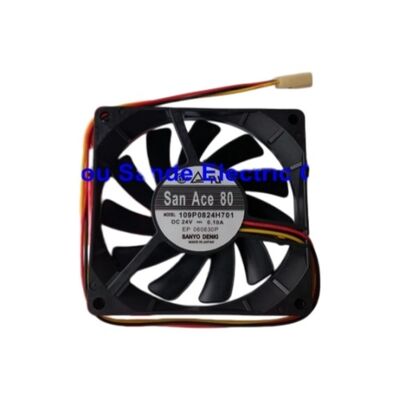

Sanyo Denki Fan 3 fils DC24V 0,10A SanAce80 109P0824H701 en stock 1O9PO824H7O1

109P0824H701 | Ventilateur mince Sanyo Denki San Ace 80 — 80 × 80 × 15 mm / 24 V / 32,1 CFM / 31 dB / Roulement à billes / UL/CSA/TUV

San Ace 80 Slim — Performances silencieuses dans une profondeur de 15 mm

Le 109P0824H701 est le ventilateur mince de 80 mm de Sanyo Denki de la série San Ace 80 — un ventilateur tubeaxial de 15 mm de profondeur délivrant 32,1 CFM à un niveau silencieux de 31 dB(A) à partir d'une alimentation de 24 V. La profondeur de 15 mm est la caractéristique déterminante : là où les ventilateurs standard de 80 mm ont une profondeur de 25 mm ou 38 mm, le 109P0824H701 s'adapte aux boîtiers peu profonds, aux fentes de ventilation étroites et aux emplacements de panneau restreints en espace où un ventilateur de 80 mm de profondeur standard ne pourrait pas passer.

La consommation électrique de 2,4 W et la consommation de courant de 100 mA en font l'un des ventilateurs industriels de 80 mm les plus efficaces, ce qui est pertinent lorsque plusieurs ventilateurs partagent une alimentation 24 V avec un budget de courant total limité.

Spécifications clés

Capteur de vitesse à 3 fils — Tachymètre pour la surveillance

Le troisième fil émet un signal tachymétrique (capteur d'impulsions) proportionnel à la vitesse du ventilateur :

Surveillance de la vitesse :La sortie tachymétrique permet au système hôte de surveiller le régime réel du ventilateur, confirmant que le ventilateur fonctionne à la vitesse correcte et détectant la réduction progressive de la vitesse due à l'usure des roulements avant une panne complète.

Alarme de panne de ventilateur :Les systèmes avec surveillance des pannes de ventilateur utilisent le signal tachymétrique pour détecter une panne de ventilateur. À 3 100 tr/min, la fréquence de sortie d'impulsion est d'environ 103 Hz (si deux impulsions par tour) — bien dans les limites des capacités des entrées de minuterie de microcontrôleur standard.

Applications

Équipements serveurs et data center :Refroidissement des serveurs lames, châssis de serveur 1U et 2U et équipement réseau utilisant des ventilateurs fins de 80 mm dans des positions de rack limitées en hauteur.

Infrastructures de télécommunications :L'électronique des stations de base, les équipements de bureau central et les châssis de réseau de qualité opérateur nécessitent des ventilateurs minces avec une longue durée de vie et une surveillance du tachymètre.

Panneaux de contrôle industriels :Refroidissement sur panneau dans les contrôleurs d'automatisation, les composants électroniques de variateur et les boîtiers d'ordinateurs industriels avec une profondeur de cavité de ventilateur limitée.

Electronique d’équipement médical :Alimentation électrique et refroidissement des composants électroniques dans des dispositifs médicaux compacts où un fonctionnement silencieux (31 dB) et une certification UL sont requis.

FAQ

Q1 : Pourquoi choisir le 109P0824H701 de 15 mm de profondeur plutôt qu'un ventilateur de 80 mm de profondeur de 25 mm ?

La principale raison est physique : lorsque la profondeur de la cavité du ventilateur disponible est comprise entre 15 et 24 mm, un ventilateur de 25 mm ne conviendra pas. Le 109P0824H701 est également plus silencieux que de nombreux ventilateurs de 25 mm à la même tension : l'indice sonore de 31 dB(A) reflète la charge inférieure des pales sur une turbine mince. Compromis : moins de débit d’air qu’un ventilateur pleine profondeur à tension similaire. Confirmez que le CFM réduit répond aux exigences thermiques avant de spécifier la variante mince.

Q2 : Sur quoi est basée la durée de vie de 40 000 heures ?

La durée de vie nominale de 40 000 heures du Sanyo Denki correspond à une température de fonctionnement supposée. Une température ambiante plus élevée réduit la durée de vie du lubrifiant des roulements : à une température ambiante de 60 °C, la durée de vie réelle peut être nettement plus courte qu'à 25 °C. Dans les installations où la température ambiante de la cavité du ventilateur est élevée (30 à 50 °C), la durée de vie est proportionnellement réduite. Un remplacement planifié lors de la prochaine maintenance programmée est préférable au fonctionnement jusqu'à la panne.

Q3 : La tension de fonctionnement minimale de 14 V affecte-t-elle les performances de manière significative ?

À 14 V (58 % de la tension nominale de 24 V), le ventilateur fonctionne à environ 1 800 tr/min, soit bien en dessous de la vitesse nominale, avec un débit d'air réduit. Le minimum de 14 V est la limite inférieure de démarrage et de fonctionnement : le ventilateur démarre et maintient la rotation de manière fiable à 14 V, mais pour des performances nominales de 3 100 tr/min et 32,1 CFM, 24 V sont requis. La limite supérieure de 27,6 V (115 % de 24 V) permet un fonctionnement sûr dans des conditions de surtension transitoire.

Q4 : Le 109P0824H701 remplace-t-il directement d'autres ventilateurs 80 × 80 × 15 mm dans la même classe de tension ?

La compatibilité physique nécessite de faire correspondre les dimensions du visage de 80 × 80 × 15 mm et une alimentation 24 V CC. La compatibilité électrique nécessite que le connecteur à 3 fils du ventilateur de remplacement corresponde au connecteur correspondant de l'équipement ; certains ventilateurs utilisent des boîtiers de connecteur différents. Vérifiez que le sens de rotation de la lame correspond à celui d'origine : le sens inversé du flux d'air réduit l'efficacité du refroidissement. Les variantes de la série San Ace 80 de Sanyo Denki couvrent une gamme de vitesses et de niveaux de débit d'air dans le même encombrement de 80 × 80 × 15 mm.
