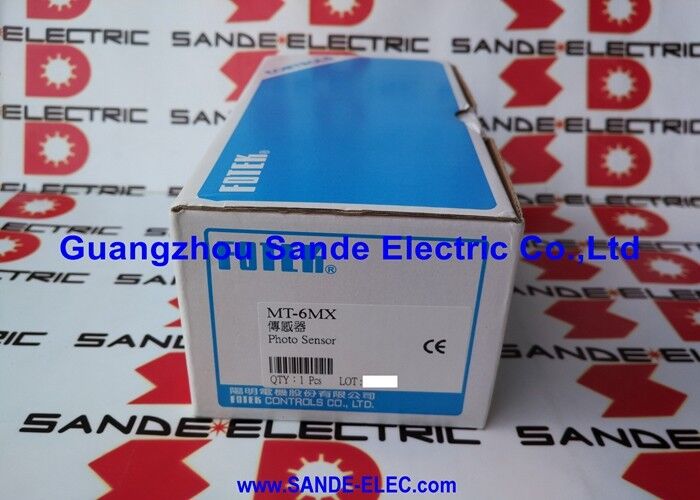

Le capteur photoélectrique de commutateur FOTEK MT-6MX MT6MX

Fotek MT-6MX | Mini capteur photoélectrique à faisceau traversant — Portée de 6 m, sortie double NPN et PNP NO, 10–30VDC, IP67, protection contre les courts-circuits et l'inversion de polarité

Présentation

Le Fotek MT-6MX est un capteur photoélectrique miniature à faisceau traversant construit autour du boîtier compact de la série MT — 13,5 mm de large, 25 mm de haut, 30 mm de long — tout en offrant une portée de détection de 6 mètres en configuration opposée à faisceau traversant.

Cette combinaison d'un petit corps et d'une longue distance de détection est au cœur de la valeur du MT-6MX dans les applications industrielles où l'espace d'installation physique est limité mais où la zone de détection elle-même est large.

La détection à faisceau traversant place l'émetteur et le récepteur dans des boîtiers séparés, de part et d'autre de la zone de détection. Lorsque le faisceau lumineux entre eux est interrompu par une cible, le récepteur détecte la perte de signal et la sortie bascule.

C'est la méthode de détection photoélectrique la plus fiable pour les objets opaques : le capteur ne dépend pas de la réflectivité de la surface de la cible, de sa taille ou de sa couleur — il voit simplement si le faisceau a été bloqué.

À 6 m, le MT-6MX peut couvrir des largeurs de machine, des espaces de convoyeur, des points d'entrée et des zones de chargement que la plupart des capteurs réfléchissants ou rétroréfléchissants ne peuvent pas couvrir depuis une seule position de montage.

La sortie double NPN et PNP simultanée est une caractéristique d'installation pratique. Les deux sorties sont disponibles sur la même unité réceptrice, de sorte que le capteur se connecte aux cartes d'entrée PLC NPN (sinking) ou PNP (sourcing) sans changer de capteur ni ajouter de convertisseurs de signal.

Le NPN se connecte aux cartes PLC où la borne d'entrée est ramenée à un niveau bas lorsque le capteur s'active ; le PNP se connecte aux cartes où la borne est ramenée à un niveau haut. Avoir les deux sur un seul appareil signifie que le même capteur prend en charge les normes PLC des machines européennes et asiatiques à partir d'un seul stock.

Le boîtier compact classé IP67 avec protection contre les courts-circuits et l'inversion de polarité fait du MT-6MX un choix pratique pour les environnements de machines-outils, les systèmes de convoyage, les machines d'emballage et les lignes de manutention où les capteurs sont régulièrement exposés au liquide de refroidissement, aux vibrations et aux erreurs de câblage occasionnelles lors de la maintenance.

Spécifications clés

Détection à faisceau traversant — Le mode photoélectrique le plus fiable

Dans la détection photoélectrique diffuse et rétroréfléchissante, la détection fiable dépend en partie de la cible — sa réflectivité de surface, sa couleur et son angle de présentation affectent tous la quantité de lumière qui retourne au récepteur.

Une cible très réfléchissante sur un capteur rétroréfléchissant peut tromper le détecteur ; une surface noir mat sur un capteur diffus peut produire un signal de retour insuffisant.

La détection à faisceau traversant élimine entièrement ces variables : le capteur mesure la présence ou l'absence du faisceau, et la seule propriété requise de la cible est qu'elle bloque le faisceau suffisamment pour réduire le signal du récepteur en dessous du seuil.

Avec une portée de 6 m, le MT-6MX couvre des zones de détection appropriées pour la surveillance des allées, la détection d'entrée de machine, la mesure de la largeur des convoyeurs et la détection de palettes/véhicules dans les zones de stockage. Le trajet du faisceau va de l'émetteur séparé au récepteur — les deux nécessitent un montage et un câblage, mais la détection résultante est robuste contre les conditions de surface de la cible, les réflexions ambiantes et les surfaces d'arrière-plan vibrantes qui défient les types de capteurs réfléchissants.

Boîtier compact de la série MT — Petit encombrement, grande portée de détection

Avec ses dimensions de 13,5 × 25 × 30 mm, le boîtier de la série MT est l'un des plus petits boîtiers rectangulaires de la gamme photoélectrique Fotek. Cette taille permet au MT-6MX d'être installé dans les cadres de machines, entre les garde-corps, derrière les panneaux d'équipement et dans des positions où les capteurs de style bloc standard ne rentreraient pas physiquement.

L'empreinte de montage est standard pour la série, utilisant un montage traversant ou par support compatible avec la gamme d'accessoires de la série MT de Fotek.

Le petit boîtier ne compromet pas la protection environnementale — l'étanchéité IP67 est maintenue grâce au facteur de forme compact, garantissant que le capteur fonctionne correctement dans des environnements exposés au lavage, aux brouillards de liquide de refroidissement et à l'accumulation de poussière qui compromettraient les appareils mal scellés.

Sortie double NPN et PNP — Compatibilité universelle avec les PLC

Avoir les sorties NPN et PNP disponibles simultanément à partir de la même unité réceptrice élimine la contrainte de sélection du capteur imposée par la polarité des cartes d'entrée PLC.

Dans les environnements de machines à normes mixtes — courants dans les installations de fabrication asiatiques où les machines standard NPN japonaises et les machines standard PNP européennes fonctionnent côte à côte — un seul article en stock MT-6MX sert les deux sans nécessiter de variantes NPN et PNP séparées.

Le câblage est simple : connectez le fil marron à l'alimentation +24V CC, le fil bleu à la masse de l'alimentation (0V).

Pour la sortie NPN, le fil noir se connecte à la borne d'entrée NPN du PLC et la sortie absorbe le courant lorsque la sortie est active. Pour la sortie PNP, le fil blanc se connecte à la borne d'entrée PNP du PLC et fournit du courant lorsqu'elle est active.

Une seule sortie doit être connectée dans chaque installation ; le fil de sortie inutilisé est isolé et laissé ouvert.

FAQ

Q1 : Le MT-6MX émet-il une lumière visible ou infrarouge en mode faisceau traversant ?

La série MT utilise une lumière infrarouge modulée ou visible selon la variante spécifique. Dans les applications à faisceau traversant avec une portée de 6 m, l'émetteur projette son faisceau lumineux — LED infrarouge ou LED rouge visible — vers le récepteur.

Le signal lumineux modulé distingue le propre faisceau du capteur de la lumière ambiante, évitant les déclenchements intempestifs dus à la lumière du soleil ou à l'éclairage artificiel dans la zone de détection.

Pour les applications où la visibilité du faisceau est nécessaire pour l'alignement lors de l'installation, vérifiez le type de LED spécifique sur l'étiquette du capteur ou dans la documentation de la série MT de Fotek.

Q2 : Comment l'émetteur et le récepteur sont-ils alignés à une portée de 6 m ?

À 6 m, un léger désalignement angulaire entre l'émetteur et le récepteur peut diriger le faisceau au-delà de la face du récepteur. Les capteurs à faisceau traversant de la série MT de Fotek utilisent des LED modulées avec des angles de faisceau définis — généralement une divergence de quelques degrés.

Pour l'installation initiale, alignez l'émetteur et le récepteur sur un axe commun à l'aide d'un niveau à bulle et d'une mesure, puis alimentez les deux unités et ajustez par petites incréments tout en surveillant l'indicateur de sortie du récepteur jusqu'à ce que le LED de stabilité ou l'indicateur de force du signal confirme un signal reçu maximal. Verrouillez les deux unités avec le matériel de fixation à cette position.

Q3 : Le MT-6MX peut-il détecter des objets transparents tels que du verre ou un film plastique transparent ?

Les capteurs à faisceau traversant standard avec des émetteurs à LED infrarouges ou rouges détectent mal les objets transparents — la lumière les traverse plutôt que d'être bloquée.

Pour la détection d'objets transparents (bouteilles transparentes, films, panneaux de verre), un capteur à faisceau traversant spécialisé avec lumière polarisée ou un modèle spécifique pour objets transparents est requis.

Le MT-6MX est conçu pour la détection d'objets opaques et ne détectera pas de manière fiable les cibles qui transmettent plus d'environ 70 à 80 % du faisceau.

Q4 : Quel est le temps de réponse du MT-6MX ?

Les mini-capteurs photo de la série MT ont des temps de réponse de l'ordre de la milliseconde, conformément aux séries photoélectriques de Fotek.

Pour des valeurs de temps de réponse précises applicables à la variante MT-6MX dans votre application — en particulier pour la détection à haute vitesse où la cible traverse rapidement le faisceau — consultez la fiche technique de la série MT de Fotek pour les valeurs spécifiques de temps ON et OFF, car celles-ci déterminent la taille minimale de cible détectable à une vitesse de cible donnée.

Q5 : Le capteur comprend une protection contre l'inversion de polarité — cela signifie-t-il que les fils d'alimentation peuvent être échangés sans dommage ?

La protection contre l'inversion de polarité signifie que le capteur survit à une connexion brève de l'alimentation en polarité inverse — il ne fonctionnera pas correctement avec un câblage inversé, mais le circuit de protection empêche les dommages internes permanents.

Le fonctionnement normal nécessite une connexion de polarité correcte (marron à +V, bleu à 0V). La protection est une mesure de sécurité contre les erreurs d'installation lors de la maintenance, et non une autorisation de faire fonctionner le capteur avec un câblage inversé.

Corrigez immédiatement la connexion de polarité si elle est inversée ; le circuit de protection ne garantit pas la survie d'une alimentation inversée prolongée.
