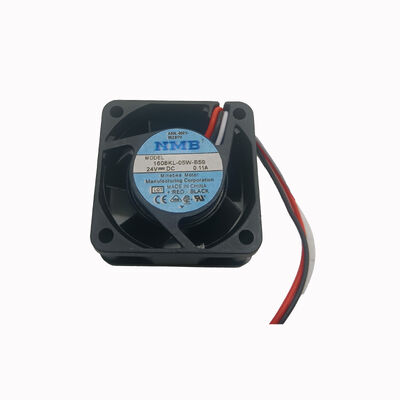

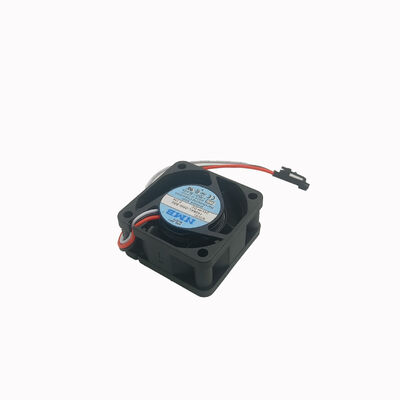

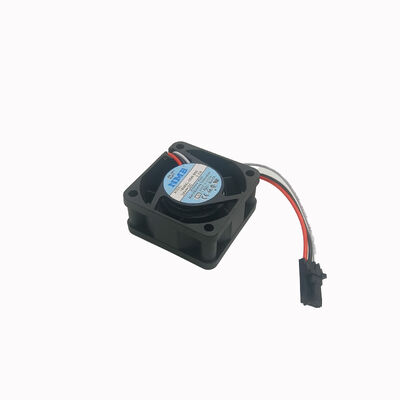

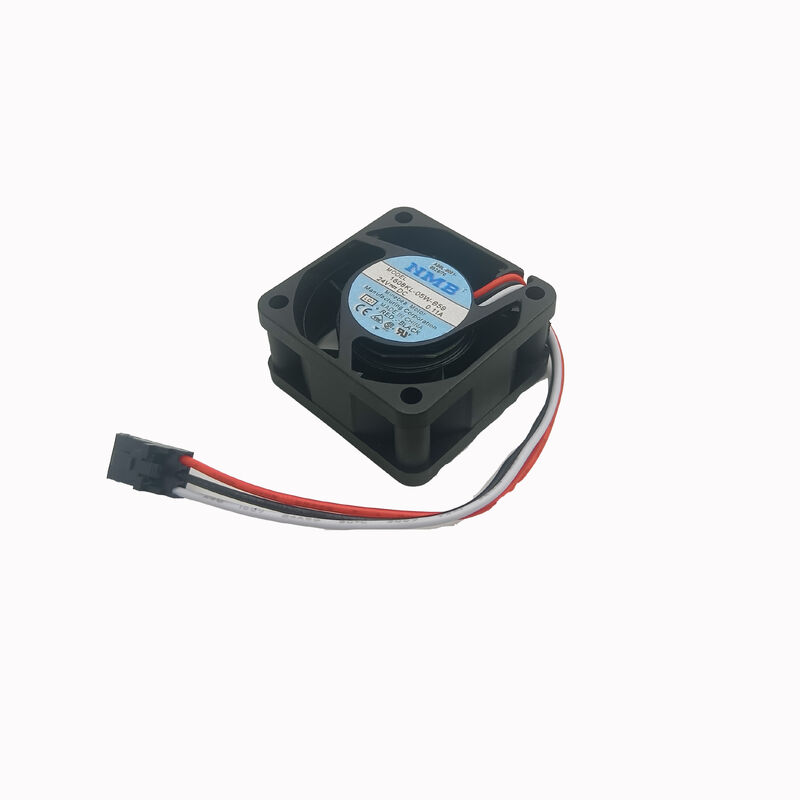

Ventilateur Minebea NMB 1608KL-05W-B59 1608KL05WB59 16O8KL-O5W-B59

1608KL-05W-B59 NMB Minebea 40mm DC Ventilateur 24V / 9.5 CFM / Alarme à trois fils / Rameau à billes / FANUC 30i / 31i / 32i refroidissement CNC

Ventilateur à courant continu compact de 40 mm pour le refroidissement par commande CNC FANUC

Le 1608KL-05W-B59 est le ventilateur axiale 40×40×20 mm CC de NMB pour la position de montage 4020 (40 mm de diamètre, 20 mm de profondeur) un ventilateur compact servant le niveau PCB, monté sur panneau,Applications de refroidissement de boîtiers pour appareils électroniques de petite tailleÀ 24 V et avec une sortie de capteur de rotor verrouillé à 3 fils, ce ventilateur est spécifiquement identifié comme un ventilateur de refroidissement de système FANUC CNC, en référence croisée au numéro d'assemblage FANUC A90L-0001-0528.

Le facteur de forme de 40 mm rend ce ventilateur invisible dans le contexte de grandes armoires d'entraînement. Il refroidit les modules individuels, les ensembles d'affichage,et contrôler les PCB à courte distance plutôt que de ventiler un cabinet entier.

Principales spécifications

Sensor de rotor verrouillé par 3 fils

Le troisième câble fournit le signal du capteur de rotor verrouillé, une caractéristique essentielle pour l'intégration du système CNC FANUC:

L'alarme du ventilateur FANUC CNC:Les commandes CNC des séries FANUC 30i, 31i et 32i surveillent la vitesse de sortie du ventilateur sur le troisième fil de ventilateurs de refroidissement comme le 1608KL-05W-B59.Lorsque la vitesse du ventilateur tombe en dessous de ce seuil, le CNC génère une alarme de défaillance du ventilateur.Cet avertissement précoce permet à l'opérateur de planifier l'entretien avant qu'un dommage au tableau de commande lié à la chaleur ne se produise.

Protection du rotor verrouillé:Si le ventilateur est complètement bloqué (lamine bloquée ou roulement saisi), la sortie du rotor verrouillé indique une vitesse zéro.La plupart des systèmes CNC réagissent avec une alarme immédiate plutôt que d'attendre que la protection thermique se déclenche.

Applications

FANUC refroidissement du panneau de commande CNC:Les ventilateurs de 40 mm dans les ensembles d'affichage de commande de la série FANUC 30i/31i/32i et les positions de refroidissement du panneau LCD.

Pour les appareils à commande numérique:Refroidissement ciblé pour les circuits imprimés individuels, les cartes de commande des axes et les cartes d'interface servo dans les armoires de commande CNC FANUC.

Pour le refroidissement des PCB des appareils électroniques industriels:Applications générales de ventilateurs 24 V CC de 40 mm dans les contrôleurs d'automatisation industrielle, les cartes d'interface d'entraînement et l'électronique de commande compacte.

Questions fréquentes

Q1: Quels modèles FANUC utilisent le 1608KL-05W-B59 (A90L-0001-0528)?

Le 1608KL-05W-B59 est confirmé pour les séries FANUC 30i, 31i,les configurations de commande CNC 32i spécifiquement pour les unités de commande de type LCD et les ensembles de commande CNC autonomes (A02B-0303-C103 et numéros d'ensembles connexes). également utilisés dans des configurations CNC avancées, y compris des centres d'usinage à 5 axes, des systèmes de tournage de moulin et des commandes de machines de meulage utilisant ces séries CNC.

Q2: Quels sont les codes d'alarme d'un ventilateur défectueux 1608KL-05W-B59 généré dans une commande FANUC?

Les commandes CNC FANUC avec surveillance du ventilateur génèrent l'alarme DS0300 (ventilateur de refroidissement arrêté) ou des codes d'alarme équivalents lorsque le signal de vitesse du ventilateur à trois fils indique zéro tours par minute.Cette alarme apparaît comme un avertissement jaune ou arrête le fonctionnement de l'axe en fonction de la configuration du système.Une alarme FANUC DS0300 dans une commande de la série 30i/31i/32i pointe directement vers le ventilateur de refroidissement vérifier d'abord le ventilateur de 40 mm.

Q3: Y a-t-il une différence entre 1608KL-05W-B59-L00 et 1608KL-05W-B59 sans suffixe?

Le suffixe -L00 dans le système de dénomination de NMB identifie la longueur de fil de plomb standard L00 indique généralement une longueur de plomb standard (sans suffixe)..Avant de commander,confirmer la révision actuelle requise dans la documentation de service du système FANUC ou comparer la spécification actuelle de l'étiquette originale du ventilateur avec les variantes disponibles.

Q4: Est-il possible d'installer le 1608KL-05W-B59 dans n'importe quelle orientation?

Oui, les ventilateurs à roulement à billes fonctionnent de manière fiable dans toutes les orientations de montage (horizontale, verticale, inversée).Dans les ensembles de panneaux de commande FANUC, le ventilateur peut être monté dans différentes orientations en fonction de la configuration de commande spécifique.
