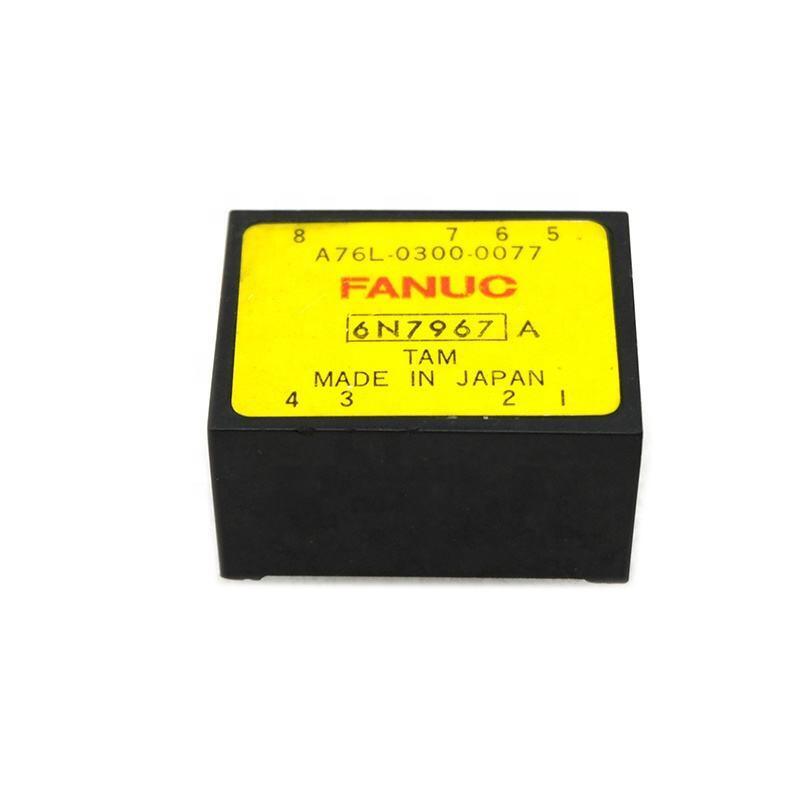

A76L-0300-0077 | Module amplificateur d'isolation FANUC — Scellé / Montage sur PCB / 0,07 lb / Isolation du signal du servomoteur

Amplificateur d'isolement — La barrière de sécurité dans l'électronique de commande

L'A76L-0300-0077 est un module amplificateur d'isolation scellé pour les servomoteurs FANUC et les systèmes CNC — un petit composant monté sur PCB qui fournit une isolation galvanique entre les circuits d'alimentation haute tension du servomoteur et l'électronique de commande basse tension.

Dans un servoamplificateur FANUC, le moteur fonctionne à partir d'un bus 280-680 V CC dérivé de l'alimentation secteur. La carte de commande du variateur et la CNC fonctionnent à des niveaux logiques de 5 V ou 3,3 V. La mesure du courant du moteur et de la tension du bus à l'étage de puissance nécessite d'amener un signal du domaine haute tension dans le domaine de commande basse tension : les amplificateurs d'isolation effectuent ce transfert de signal tout en maintenant une barrière qui empêche les hautes tensions d'atteindre l'électronique de commande sensible.

Informations clés sur le produit

Montage sur PCB — Intégration dans l'électronique du variateur

Le format de montage sur PCB signifie que l'A76L-0300-0077 se soude ou s'insère directement sur la carte de commande du servoamplificateur — il s'agit d'un composant interne de la chaîne de signal du variateur plutôt que d'une unité câblée séparément :

Broches traversantes ou à pression :Les broches du module s'insèrent dans le PCB, connectant ses bornes d'entrée (côté haute tension) et de sortie (côté basse tension) aux nœuds de circuit correspondants sur le PCB du variateur.

Encombrement réduit :Le faible encombrement du module scellé (confirmé par son poids de 0,07 lb — extrêmement léger) s'adapte à la densité des composants d'une carte de commande de servomoteur.

Pas de câblage externe :L'intégration du PCB élimine le routage de câbles séparé qui serait nécessaire pour un amplificateur d'isolation monté sur panneau, réduisant ainsi le nombre de points de connexion susceptibles de tomber en panne au fil du temps.

Applications

Entretien du servoamplificateur FANUC :Un servoamplificateur FANUC développe des erreurs de retour de courant intermittentes : lectures de courant erratiques, dérive du réglage du servo ou codes d'alarme inexpliqués liés à la mesure du courant. L'amplificateur d'isolation A76L-0300-0077 est identifié comme le composant fournissant le signal de détection de courant. Le remplacement rétablit un retour de courant stable et précis.

Réparation carte variateur FANUC :La réparation au niveau du PCB d'un servomoteur nécessite le remplacement du module amplificateur d'isolation — l'A76L-0300-0077 est le composant spécifié par FANUC pour ce poste.

FAQ

Q1 : Quels symptômes indiquent un amplificateur d'isolation A76L-0300-0077 défaillant dans un système d'asservissement FANUC ?

Un amplificateur d'isolation défectueux produit un retour de courant inexact ou erratique — se manifestant par une instabilité du réglage du servo, des alarmes de surintensité inattendues à des charges normales, des lectures de courant asymétriques entre les phases ou une oscillation dans la boucle d'asservissement. Ces symptômes sont cohérents avec un signal de sortie d'amplificateur d'isolation dégradé plutôt qu'avec des défauts d'étage de puissance ou de moteur.

Q2 : A76L-0300-0077 peut-il être remplacé au niveau des composants, ou nécessite-t-il un remplacement complet de la carte ?

A76L-0300-0077 est un module monté sur PCB — il peut être remplacé au niveau des composants par un technicien possédant des compétences en soudage de PCB et ayant accès à la documentation de service FANUC applicable. La réparation au niveau de la carte évite le coût de remplacement de la carte de commande complète du servoamplificateur. Confirmez l'identification des broches du composant et l'orientation d'installation à partir des marquages ​​de la carte ou de la documentation de service avant le remplacement.

Q3 : Quelle est la spécification de tension d’isolement pour les amplificateurs d’isolement de cette classe ?

Les modules amplificateurs d'isolation industriels utilisés dans les applications de servomoteurs fournissent généralement une tension d'isolement de 1 500 à 3 000 V entre l'entrée et la sortie, suffisante pour résister à la tension du bus CC des servomoteurs industriels standard (280 à 680 V CC) avec une marge de sécurité substantielle. La tension d'isolement spécifique du A76L-0300-0077 est confirmée par la documentation des composants FANUC ; elle doit atteindre ou dépasser la tension maximale du bus CC du variateur plus la marge de sécurité requise.

Q4 : Existe-t-il plusieurs variantes de l'A76L-0300-0077 pour différents types de variateurs FANUC ?

Oui — La série A76L-0300 de FANUC comprend plusieurs références (0077, 0102, 0133, 0164, 0186, etc.), chacune spécifiant une configuration particulière d'amplificateur d'isolation pour une position spécifique de la carte de pilotage FANUC. Les variantes peuvent différer en termes de gain, de plage de signal, de brochage du connecteur ou de format de boîtier. Faites toujours correspondre le numéro de pièce de l'A76L à la position spécifique de la carte confirmée dans la documentation de service FANUC — ne remplacez pas une autre variante de l'A76L sans vérifier la compatibilité.
