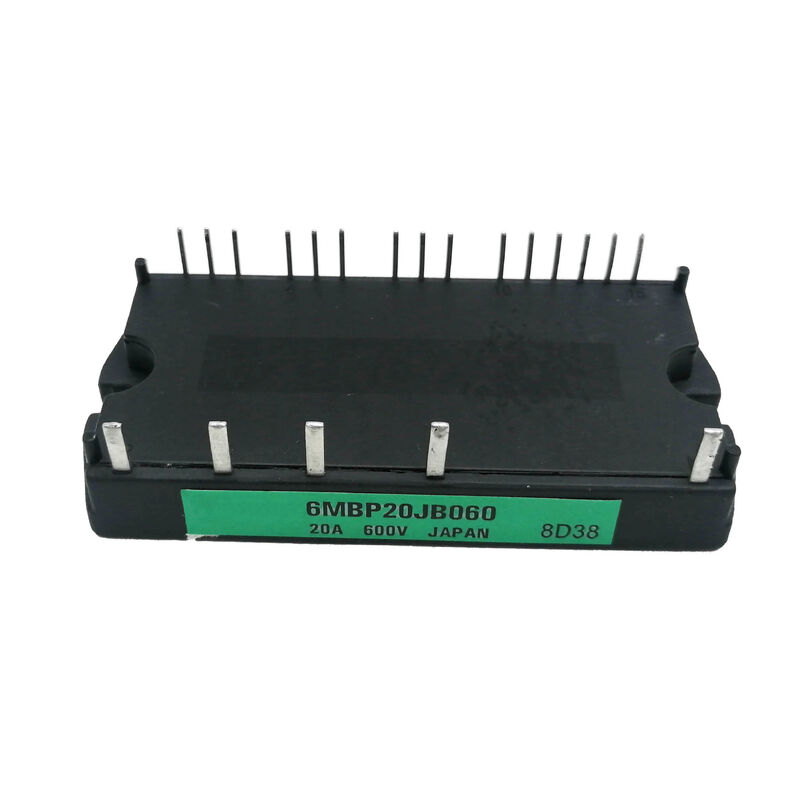

Le module IGBT de FUJI 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

6MBP20JB-060 ∙ Fuji Electric Petit module IPM ∙ 20A / 600V / 6-Pack / 7ème génération IGBT / Protection intégrée

Petite IPM à 20 A

Le 6MBP20JB-060 est un petit module électrique intelligent de Fuji Electric, le membre compact et à faible courant de la famille 6MBP IPM à 20 A et 600 V.150A) servent des moteurs industriels dans la gamme de kilowatts, le 20A Small IPM s'adresse à des applications d'entraînement plus petites: servocompacts, entraînements de moteurs d'appareils, pompes et ventilateurs à faible puissance et conceptions d'onduleurs à espace restreint.

Le "Petit" dans le petit IPM identifie le format de l'emballage compact P633A, physiquement plus petit que le boîtier standard de 6MBP utilisé à des fréquences de courant plus élevées.le 6MBP20JB-060 conserve l'ensemble complet des fonctionnalités du module de puissance intelligent: six transistors IGBT pour un pont triphasé complet, électronique intégrée à la porte d'entraînement et protection multifonctionnelle.

Principales spécifications

Protection intégrée: quatre fonctions dans un seul module

Protection contre les surtensions (OC):Détecte un courant de collecteur excessif et éteint les portes IGBT dans le temps de résistance au court-circuit nominé du module.erreurs de conduite et PWM.

Réservation sous tension (UV):Si l'alimentation tombe en dessous du seuil minimum pour une commutation IGBT fiable,le module inhibe automatiquement la sortie de la porte empêchant le fonctionnement partiel destructeur.

Protection contre les surchauffeurs (OT):Une fonction de protection thermique éteint le module lorsque la température de jonction dépasse le seuil de protection, évitant ainsi des dommages permanents dus à un refroidissement insuffisant ou à une surcharge prolongée.

Détecteur de température:A separate analog temperature output signal allows the host controller to monitor the module's thermal state in real time — enabling the drive system to reduce output current or PWM frequency proactively before the protection threshold is reached.

Applications

Pour les appareils à commande numérique:Servo-amplificateurs compacts pour les accessoires de robot, étages de positionnement de précision,et les entraînements d'axe de la machine-outil à des niveaux de puissance inférieurs où la capacité de 20A / 600V et le package compact P633A permettent des conceptions de servo-entraînement efficaces en espace.

d'une puissance de sortie supérieure à 50 WLes petites pompes industrielles, les entraînements de ventilateurs CVC et les contrôleurs de ventilateurs du système de refroidissement de la catégorie des ventilateurs de moins de 5 kW, où l'IPM compact simplifie la conception de l'onduleur avec un entraînement et une protection intégrés.

Moteurs d'entraînement des appareils:Invertisseurs de moteurs de machines à laver, entraînements de compresseurs de climatiseurs et régulateurs de moteurs de réfrigérateurs La classe 600V / 20A sert d'élément de commutation principal dans les onduleurs d'appareils électroménagers.

Les axes de l'automatisation industrielle:Les entraînements d'axe à faible puissance dans les équipements d'automatisation multi-axes, les systèmes de positionnement des convoyeurs et les entraînements de petites machines d'assemblage.

Micro-onduleurs à énergie renouvelable:Des modèles de micro-onduleurs photovoltaïques de petite taille qui convertissent la sortie en courant continu des panneaux solaires individuels en courant alternatif à fréquence de réseau.

Questions fréquentes

Q1: En quoi le 6MBP20JB-060 "Small IPM" diffère-t-il des modules standard 6MBP à des courants plus élevés?

La désignation "Small IPM" identifie le boîtier compact P633A, physiquement plus petit que le boîtier standard de 6 MBP utilisé à 50 A et plus.Les caractéristiques de protection et d'entraînement des portes intégrées s'appliquent les unes aux autres. La différence réside dans la taille du paquet et la classe de courant (20A pour les applications compactes vs.. 50A+ pour les disques plus grands). Le petit emballage nécessite une disposition soignée du PCB pour gérer la dissipation thermique dans l'empreinte plus petite.

Q2: Quelle fréquence porteuse PWM peut être prise en charge par 6MBP20JB-060?

Les IPM Fuji de septième génération de la classe 20A prennent en charge les fréquences porteuses PWM allant jusqu'à 15 ¢ 20 kHz ¢, ce qui permet un fonctionnement du moteur plus silencieux (au-dessus de la fréquence sonore) et un contrôle plus fin des ondulations de courant.Une fréquence de transport plus élevée augmente les pertes de commutationLa plupart des petites applications d'entraînement de moteur utilisent une fréquence porteuse de 816 kHz avec le JB-series IPM.

Q3: Quelle source d'alimentation de l'entraînement de la passerelle est requise par 6MBP20JB-060?

Le petit IPM de la série JB nécessite une alimentation partagée pour l'entraînement de la porte ‡ une alimentation positive pour l'allumage de l'IGBT et une alimentation négative pour l'arrêt et la pince active.La plage de tension d'alimentation exacte est confirmée par le manuel d'utilisation 6MBP20JB-060Le fonctionnement en dehors de la plage spécifiée risque une dégradation des performances du moteur de la porte ou le déclenchement d'un verrouillage UV.

Q4: Quelle est la procédure de réinitialisation de défaut pour 6MBP20JB-060 après un événement de protection?

Après l'activation de la protection de l'IPM (OC, UV ou OT), la broche de sortie de défaut indique l'état de défaut.rétablir la tension d'alimentation de la porte, ou permettre au module de refroidir en dessous du seuil). Ensuite, appliquez une impulsion de réinitialisation (généralement une brève transition de bas à haut sur l'entrée de réinitialisation de défaut) pour réactiver la sortie de l'entraînement de la passerelle.Le défaut ne peut pas être corrigé par la seule entrée PWM; une action de réinitialisation positive est requise.
