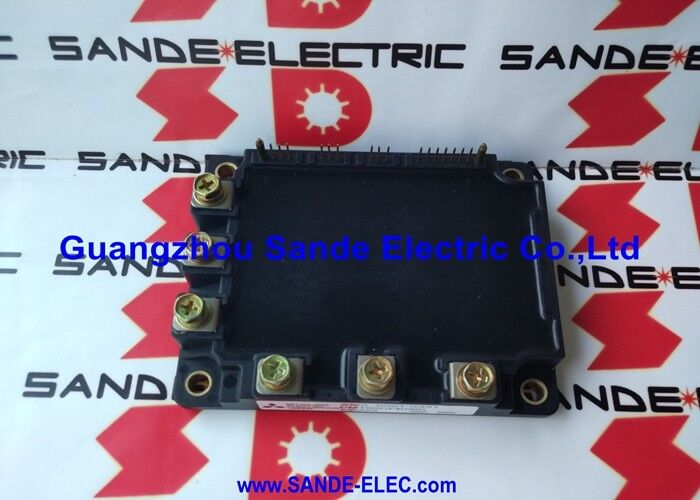

Module IGBT à haute puissance Fanuc A50L00010304 6MBP50NA060 OEM

A50L-0001-0304 ∙ FANUC Fuji Bloc d'alimentation IGBT ∙ 50A / 600V / 6MBP50RA060-01 / RA Série IPM / CNC Servo Drive Pièce de rechange

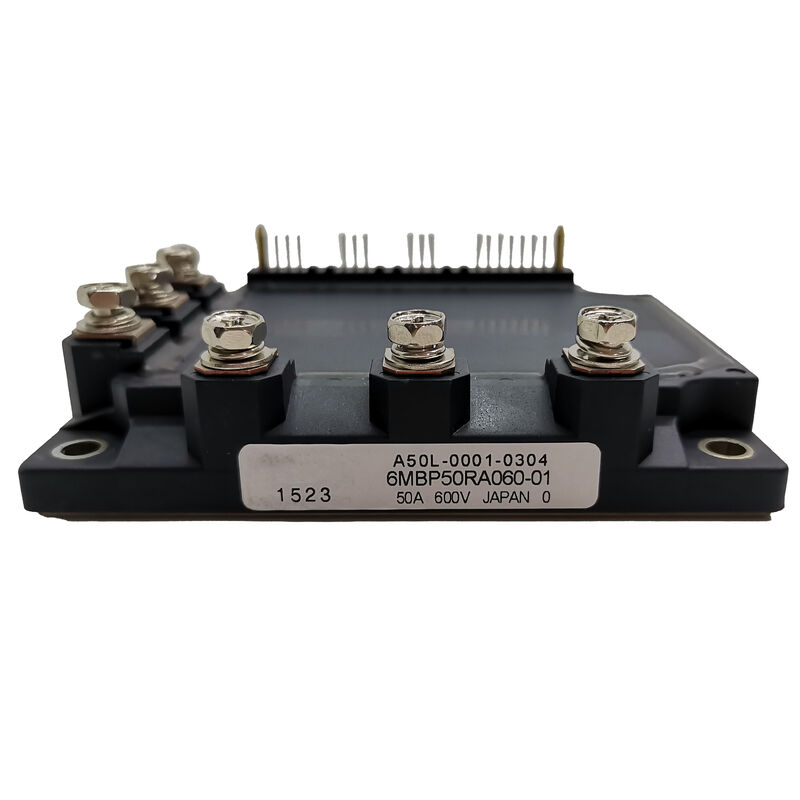

A50L-0001-0304

L'A50L-0001-0304 est la désignation de FANUC pour le Fuji Electric 6MBP50RA060-01, un module d'alimentation intelligent de première génération de la série RA à 50A et 600V.Il sert d'élément de commutation d'alimentation dans les servo-AC et les amplificateurs à broche FANUC, où il forme le pont de l'onduleur triphasé qui convertit le bus CC en courant moteur à fréquence variable.

Le 6MBP50RA060-01 utilise la configuration de six paquets de Fuji six transistors IGBT plus six diodes à roue libre formant un pont triphasé complet dans un seul boîtier de montage de panneau.La désignation RA l'identifie comme le premier IPM de la série RA de Fuji., qui a ensuite été remplacé par les variantes de deuxième et troisième génération de la série RA RTA et RTF.

Principales spécifications

A50L-0001-0304 par rapport à A50L-0001-0327

Deux produits de la série FANUC A50L partagent la catégorie 50A / 600V mais utilisent des modules Fuji de générations différentes:

Les deux fonctionnent à des positions 50A dans les entraînements FANUC, mais ne sont pas interchangeables – différents formats physiques, dispositions de connecteurs et dimensions mécaniques.Confirmer à partir de la documentation spécifique de maintenance de la transmission FANUC le numéro de pièce qui s'applique.

Applications

Pour les appareils de traitement des ondes:Les unités d'amplificateur de servo Alpha et les unités connexes FANUC utilisant des modules IPM de classe 50A pour les axes nécessitant un couple moyen ‡ entraînements d'axe du centre d'usinage, entraînements de défilement transversal du centre de virage et de tourelle,avec un facteur d'élasticité supérieur ou égal à 0,8.

Amplificateurs à fuseau alternatif FANUC:Les moteurs à fuseau alternatif de la classe moyenne de puissance

Systèmes d'entraînement des machines-outils CNC:La gamme complète d'équipements CNC FANUC utilisant les spécifications du module A50L-0001-0304 - des centres d'usinage et de tournage aux machines de meulage et aux équipements EDM.

Autopropulseurs de robots industriels:Unités de servo-entraînement de robots FANUC utilisant la même classe de bloc de puissance IPM pour les entraînements d'axes conjoints dans les robots à charge utile moyenne.

Questions fréquentes

Q1: Quelle alarme FANUC indique qu'A50L-0001-0304 doit être remplacée?

L'alarme de conduite FANUC 12 (ou les variantes spécifiques à l'axe 12).1, 12.2) indique une panne IPM ou un défaut du module de puissance généré lorsque la protection interne du module s'allume ou que la carte de commande de l'entraînement détecte une erreur matérielle de l'étape de puissance.Avant de condamner le A50L-0001-0304, vérifier la résistance de l'isolation du moteur et la continuité du câble de sortie

Q2: Quelle est la différence entre la série RA (A50L-0001-0304) et les variantes ultérieures de la série RA?

La série RA (6MBP50RA060-01) est la première génération de Fuji RA IPM.et de la série RTF incorporant des puces IGBT mises à jour avec des pertes de commutation moindres et des fonctions de protection améliorées tout en conservant les mêmes dimensions de paquet et l'interface. Les différentes désignations de suffixes (#S, #S2, etc.) sur les numéros de pièces FANUC identifient la génération de module Fuji fournie.

Q3: Comment A50L-0001-0304 (50A) se compare-t-il à A50L-0001-0305 (75A) pour la sélection du lecteur FANUC?

A50L-0001-0304 (Fuji 6MBP50RA060-01) est une 50A pour les positions de servo et de broche à faible puissance.A50L-0001-0305 (Fuji 7MBP75RA060-01) est un 75A avec un format de 7 paquets comprenant un frein IGBT intégré pour des positions de fuseau et de servo de plus grande puissance. Ne jamais remplacer les classes de courant; le module à courant plus élevé n'apporte aucun avantage de performance supplémentaire dans une position d'entraînement à courant plus bas,et les interfaces de PCB et les conceptions thermiques sont conformes aux spécifications spécifiques du module.

Q4: Quelles exigences en matière d'interface thermique s'appliquent à l'installation de montage de panneau A50L-0001-0304?

La plaque de base du module entre en contact avec le dissipateur thermique interne de l'unité motrice.Utiliser des éléments de fixation à couple conforme aux spécifications du manuel de service FANUC. à 50 A de service continu dans un servo-entraînement,le contact thermique inadéquat est la principale cause de défaillance prématurée de l'IPM .
