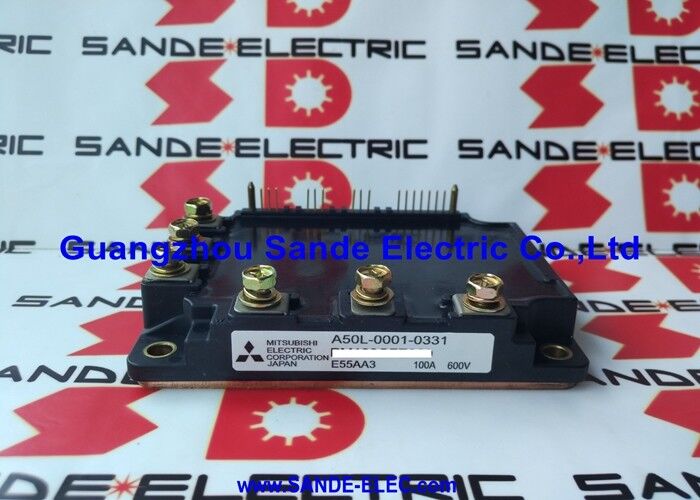

A50L-0001-0331 FANUC Module de transistors 100A / 600V / Servo CNC et moteur à broche de rechange

Module de commutation d'alimentation 100A pour les systèmes d'entraînement FANUC

L'A50L-0001-0331 est un module de transistors à 100 A et 600 V pour les systèmes d'entraînement CNC FANUC l'élément de commutation de puissance dans l'étape de l'onduleur de l'entraînement.ce module occupe l'extrémité supérieure de la gamme de modules d'entraînement de la série FANUC A50L, couvrant les positions d'entraînement des broches et des servo qui nécessitent une capacité de courant supérieure à celle des modules des classes 50A et 75A utilisés dans les petites configurations d'entraînement.

FANUC A50L-series transistor modules house the power switching semiconductor — IGBT or transistor array — that converts the drive's DC bus to the variable-frequency three-phase output driving the AC motorLe module est placé à l'intérieur du châssis de l'entraînement, monté sur le dissipateur thermique interne et connecté au panneau de signalisation de l'entraînement via son interface de commande.

Informations clés sur le produit

Rôle de l'étape de puissance dans l'architecture de conduite FANUC

Le module de transistor A50L-0001-0331 est situé à la limite de conversion de puissance dans l'entraînement FANUC:

Il reçoit:Les signaux de commutation PWM provenant de la carte de commande de l'entraînement sont des commandes de passerelle de niveau logique qui déterminent quels transistors s'allument et s'éteignent à tout moment.

Produits:AC à trois phases à tension variable et à fréquence variable vers le moteur, résultat de la conversion du schéma PWM de la carte de commande en courant réel du moteur.

Connexion par bus CC:Les bornes d'alimentation du module sont connectées au bus de courant continu interne de l'entraînement (environ 280 V à partir d'une alimentation en courant alternatif de 200 V ou 540 V à partir d'une alimentation en courant alternatif de 400 V) et aux bornes de sortie du moteur.

Signalisation de défaut:Les circuits de protection à l'intérieur du module (sur courant, sur température) génèrent des signaux de défaillance vers la carte de commande ¢ déclenchant des alarmes d'entraînement qui alertent l'opérateur CNC.

Applications

Centres d'usinage CNC:Les moteurs à fuseaux et à axes à haute puissance sur les centres d'usinage verticaux, les centres d'usinage horizontaux et les centres d'usinage à 5 axes équipés de systèmes d'entraînement FANUC.

Centres de tournage CNC:Appareils de traction à broche pour tour CNC de grande capacité et centres de tournage ?? où les besoins en puissance de broche dépassent la capacité du module 75A.

Machines de meulage CNC:Les moteurs à fuseau à tête de roue sont utilisés sur les broyeuses cylindriques et de surface de la classe haute puissance.

Robots industriels:Contrôleurs de robots FANUC utilisant des servo-entraînements de classe 100A pour les axes principaux des robots à grande charge utile.

machines à écrire à l'aide de câbles CNC et machines à écrire à l'aide de matrices:Systèmes d'entraînement à haute puissance pour les machines EDM utilisant des systèmes d'entraînement FANUC de la classe supérieure de puissance.

Questions fréquentes

Q1: Quelles alarmes d'entraînement FANUC indiquent une défaillance du module de transistor A50L-0001-0331?

L'alarme FANUC 12 (erreur du module de puissance / surtension) est l'indicateur principal qui s'affiche à l'allumage de l'entraînement lorsque la protection interne du module s'allume.ou pendant le fonctionnement dans des conditions de charge anormales. Vérifiez l'isolation du moteur et la continuité du câble de sortie avant de condamner le module. A50L-0001-0331 est la cause probable lorsque les contrôles du moteur et du câblage passent mais que l'alarme persiste.

Q2: Quel est le rapport entre A50L-0001-0331 (100A) et les autres modules A50L de la classe 600V?

La série A50L-0001 couvre plusieurs classes de courant: 50A (A50L-0001-0304), 75A (A50L-0001-0305), et les variantes de courant plus élevé, y compris le 100A A50L-0001-0331.Les modules ne sont pas interchangeables, chacun étant adapté à l'exigence d'un niveau de puissance spécifique de l'unité de propulsion.- Vérifiez toujours le module correct à partir de la documentation de maintenance du lecteur.

Q3: A50L-0001-0331 peut-il être remplacé pendant le fonctionnement à moteur?

Aucun remplacement du module de transistors ne nécessite que l'entraînement soit complètement coupé.vérifier que les condensateurs du bus CC de l'entraînement sont entièrement déchargés (inférieurs à 50 V) avant d'accéder au niveau de puissanceLe bus à courant continu de 600 V conserve la tension létale pendant plusieurs minutes après le retrait du réseau électrique. Utilisez toujours un compteur calibré pour confirmer la tension sûre avant de manipuler les composants internes.

Q4: Quelle préparation thermique est requise lors du montage de l'A50L-0001-0331?

Nettoyer la surface de contact du dissipateur et appliquer uniformément le composé d'interface thermique frais sur la plaque de base du module.À 100 A en continu, une préparation thermique correcte est essentielle un contact inadéquat avec le dissipateur de chaleur réduit considérablement la durée de vie du module.
