Servomoteur HAAS intelligent d'occasion, variateur amplificateur 45A 93-32-3551J

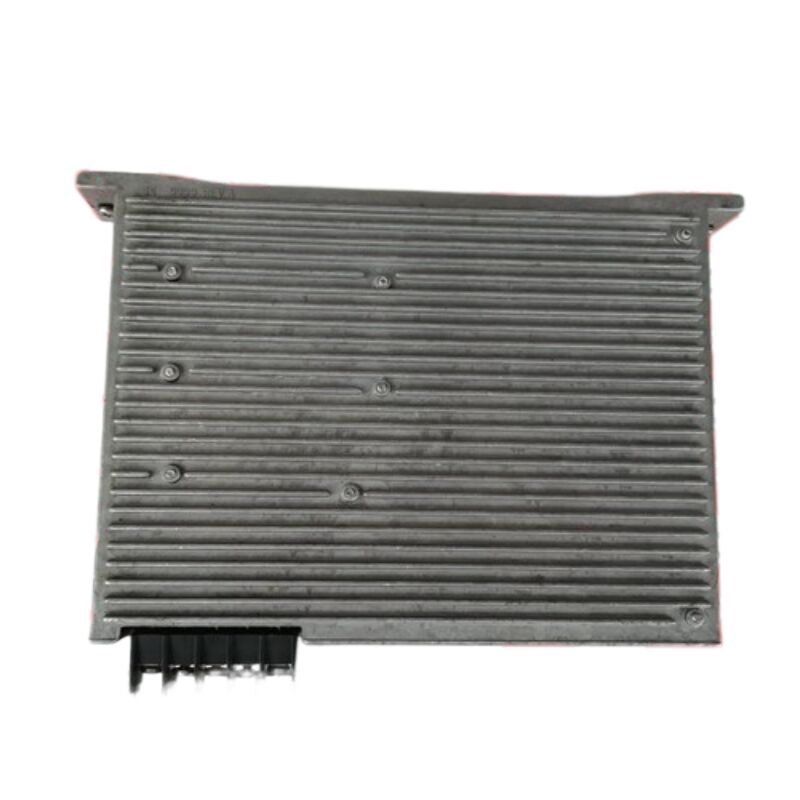

HAAS 93-32-3551J — Amplificateur Servo Intelligent BL, 45A, Entraînement d'axe NGC

Aperçu

L'HAAS 93-32-3551J est un amplificateur servo intelligent sans balais de 45 ampères — le module d'entraînement d'axe de milieu de gamme de la famille d'amplificateurs servo NGC (Next Generation Control) de HAAS Automation. Portant la description de pièce propre à HAAS "AMP, 45A BL SMART", il se situe entre le module de 30A et les unités plus robustes de 60A et 90A, et c'est l'amplificateur de choix pour les axes d'avance à charge moyenne qui apparaissent le plus fréquemment dans la gamme de machines à commande numérique et de tours de HAAS.

Cette unité est proposée enétat d'occasion / surpluset est présentée telle que retirée d'une machine HAAS NGC. Les acheteurs recherchant une solution économique pour restaurer un axe sur une machine HAAS à commande NGC trouveront ici un remplacement fonctionnel direct pour tout 93-32-3551J ou le 32-3551J obsolète qu'il a lui-même été conçu pour remplacer.

Spécifications vérifiées

Où le 93-32-3551J s'intègre dans l'architecture HAAS NGC

Les machines HAAS NGC répartissent le contrôle de mouvement sur des modules d'amplificateurs d'axe individuels, chacun alimenté par un bus DC partagé de 320 V. Ce bus est maintenu par l'ensemble d'entraînement vectoriel — l'unité centrale de conversion de puissance de la machine — qui redresse l'alimentation secteur triphasée entrante en un rail DC stable à haute tension et le distribue à chaque amplificateur servo dans l'armoire.

Le 93-32-3551J se connecte directement à ce rail. Lorsque la commande NGC commande un mouvement sur l'axe desservi par l'amplificateur, l'étage de puissance de l'amplificateur commute cette énergie du bus DC en une sortie triphasée à fréquence et amplitude variables vers le moteur servo. L'encodeur du moteur renvoie des données de position et de vitesse pour fermer la boucle, et la ligne de communication numérique de l'amplificateur vers la commande rapporte en continu l'état de l'axe, les conditions de défaut et l'état thermique.

Dans l'armoire électrique NGC, quatre tailles d'amplificateurs sont utilisées : 30A, 60A et 90A aux côtés de cette unité de 45A. Les quatre sont architecturalement identiques et fonctionnent selon la même logique. La différence réside uniquement dans le courant nominal de l'étage de puissance — qui détermine quels axes et quelles tailles de moteurs chaque amplificateur peut supporter.

La distinction "Intelligent" : Communication numérique avec la commande NGC

La désignation "BL Smart" n'est pas seulement un nom de produit. Elle identifie l'architecture de communication qui sépare cette génération d'amplificateurs des amplificateurs analogiques plus anciens de HAAS. Dans la conception de l'amplificateur intelligent, chaque module maintient une liaison de données numérique active avec la commande NGC. Cette liaison transporte non seulement les signaux de commande du moteur, mais aussi des informations de diagnostic continues : événements de surintensité, état de la tension du bus, charge thermique et codes d'erreur.

Lorsqu'un défaut d'axe se produit, l'affichage d'alarme de la commande NGC reflète des défauts spécifiques, identifiés par code, provenant directement de la surveillance interne de l'amplificateur — plutôt que de demander à un technicien d'en déduire la cause à partir de messages d'erreur d'axe génériques. Cette granularité de diagnostic est l'un des avantages pratiques au quotidien de l'architecture d'amplificateur intelligent pour le personnel de maintenance.

Le préfixe "BL" signifie Brushless (sans balais), confirmant que cet amplificateur est conçu pour être associé aux moteurs servos AC sans balais de HAAS. Les connexions du moteur triphasé (U, V, W) et le câble de retour de l'encodeur du moteur sont tous deux connectés sur la face avant de l'amplificateur, ce qui permet un câblage ordonné et une vérification des connexions simple lors de l'installation ou du remplacement.

Refroidissement passif : ce que cela signifie pour l'installation

Contrairement à certains amplificateurs servo qui intègrent leurs propres ventilateurs de refroidissement internes, le 93-32-3551J utilise une gestion thermique passive grâce à son corps de dissipateur thermique. L'armoire électrique NGC gère le flux d'air au niveau de l'enceinte. La documentation de service de HAAS identifie un ventilateur de refroidissement d'armoire comme faisant partie du système d'amplificateur ; ce ventilateur doit fonctionner à 120 V AC et doit être confirmé comme fonctionnel chaque fois que des conditions de surchauffe de l'amplificateur sont étudiées.

Le capteur de surchauffe de l'amplificateur se déclenche à 195°F (90°C). En pratique, ce seuil est rarement atteint dans des cycles de service normaux lorsque le flux d'air de l'armoire n'est pas obstrué. Les défauts de surchauffe sur le terrain sont presque toujours associés à des chemins de ventilation bloqués, à un ventilateur d'armoire défectueux, ou à un usinage soutenu à cycle de service élevé avec un temps de pause insuffisant pour la dissipation de la chaleur.

Compatibilité avec les machines HAAS NGC

Le 93-32-3551J est utilisé sur un large éventail de machines HAAS NGC partout où un amplificateur d'axe de 45A est spécifié. Les applications typiques d'axe comprennent :

Centres d'usinage verticaux (VMC) : Axes X, Y, Z et rotatifs sur les fraiseuses de la série VF où la taille du moteur se situe dans l'enveloppe de l'amplificateur 45A.

Centres de tournage : Entraînements d'axe Z et X sur les tours de la série ST, ainsi que les entraînements d'outil entraîné et d'orientation d'axe C sur les configurations de tournage-fraisage.

Centres d'usinage horizontaux : Axes d'avance sur les horizontales de la série EC nécessitant des entraînements d'axe de moyenne puissance.

Tables rotatives et trunnions : Produits rotatifs HRT et TRT associés à des commandes NGC où le moteur de l'axe rotatif correspond au courant nominal de cet amplificateur.

Vérifiez toujours le courant nominal de l'amplificateur spécifié pour l'axe spécifique sur un numéro de série de machine spécifique — la recherche de pièces de HAAS est indexée par numéro de série pour cette raison. Un axe de 30A ou 60A sur la même machine n'est pas desservi par cette unité ; seuls les axes désignés 45A le sont.

Famille d'amplificateurs intelligents HAAS — Comparaison des courants nominaux

Note de compatibilité intergénérationnelle : HAAS a confirmé dans sa documentation de service NGC que les amplificateurs numériques plus récents (série 93-5088) sont entièrement rétrocompatibles avec les amplificateurs BL Smart. Cela signifie qu'un 93-5089 (amplificateur numérique 45A) peut remplacer un 93-32-3551J dans une machine NGC si l'amplificateur intelligent n'est pas disponible, sans nécessiter d'autres modifications à la configuration de la machine.

Exigences de sécurité pour le remplacement

Le bus DC 320 V qui alimente cet amplificateur présente un risque mortel d'électrocution pendant et immédiatement après le fonctionnement de la machine. Le manuel de service de HAAS est direct sur la procédure requise : après avoir appuyé sur [POWER OFF] et verrouillé le disjoncteur principal, attendez unminimum de cinq minutes avant d'ouvrir l'armoire électrique. Le voyant Haute Tension sur l'entraînement vectoriel doit être confirmé comme complètement éteint avant tout contact avec les bornes de l'amplificateur ou les connexions du bus. Cette période d'attente n'est pas facultative — les condensateurs du bus dans l'entraînement vectoriel retiennent une charge stockée mortelle après la coupure de l'alimentation et se déchargent progressivement sur plusieurs minutes.

Lors du remplacement de l'amplificateur, téléchargez et complétez toujours la liste de contrôle du rapport d'inspection de l'amplificateur de HAAS avant de déconnecter tout composant. Cette vérification structurée distingue un défaut d'amplificateur d'un court-circuit moteur ou d'un défaut de câble — qui, s'il n'est pas résolu avant l'installation du remplacement, endommagera immédiatement la nouvelle unité.

FAQ

Q1 : Que signifie le préfixe "93-" sur le numéro de pièce 93-32-3551J, et est-il différent du 32-3551J d'origine ?

Le préfixe "93-" sur les numéros de pièce HAAS identifie les pièces qui peuvent inclure une quantité de composants remis à neuf — ceci est indiqué directement sur le portail officiel des pièces de HAAS. Le 93-32-3551J est la pièce de remplacement actuelle de HAAS pour le 32-3551J d'origine, qui a été discontinué. Les deux sont fonctionnellement interchangeables : le 93-32-3551J s'installe directement dans toute position de machine qui contenait auparavant un 32-3551J sans aucune modification de configuration requise. Lors de l'approvisionnement d'un remplacement, le 93-32-3551J est la référence actuelle correcte, quelle que soit la variante avec laquelle la machine a été initialement construite.

Q2 : Le voyant rouge FAULT est allumé sur l'amplificateur. Cela signifie-t-il que l'amplificateur doit être remplacé ?

Pas nécessairement — et la documentation de service de HAAS recommande une enquête structurée sur les défauts avant de condamner l'amplificateur. Un voyant rouge FAULT peut être déclenché par plusieurs conditions externes à l'amplificateur lui-même : un enroulement moteur court-circuité, un câble d'alimentation moteur endommagé, un blocage mécanique sur l'axe qui a provoqué un événement de surcharge, ou une basse tension de bus due à un problème d'entraînement vectoriel. La séquence de diagnostic correcte consiste à vérifier l'historique des alarmes de la machine pour les alarmes de surcharge précédant un événement de surintensité (ce qui suggère un crash plutôt qu'une défaillance de l'amplificateur), puis à effectuer un contrôle de résistance entre les bornes du câble moteur et la masse pour exclure un court-circuit moteur ou câble. Ce n'est qu'après avoir éliminé les causes externes que l'amplificateur lui-même doit être suspecté. Remplacer un amplificateur sur une machine avec un court-circuit moteur non résolu endommagera immédiatement l'unité de remplacement.

Q3 : Le 93-32-3551J peut-il être utilisé sur n'importe quel axe HAAS, ou doit-il correspondre à la spécification d'axe d'origine ?

Il doit correspondre. HAAS attribue des courants nominaux d'amplificateur spécifiques à des axes spécifiques en fonction du moteur servo monté sur cet axe. L'installation d'un amplificateur de 45A sur un axe conçu autour d'un amplificateur de 30A ou 60A sera soit sous-performant (s'il est sous-dimensionné), soit un coût inutile sans bénéfice fonctionnel (s'il est surdimensionné). De manière critique, la commande NGC communique numériquement avec chaque amplificateur d'axe et le configure au démarrage en utilisant des paramètres qui incluent le type d'axe et d'amplificateur attendu. Confirmez toujours le courant nominal de l'amplificateur pour l'axe spécifique sur le numéro de série de machine spécifique — soit via le schéma électrique de la machine, soit via la recherche de pièces indexée par numéro de série de HAAS — avant de commander.

Q4 : Cette unité est répertoriée comme d'occasion. Que faut-il vérifier avant d'installer un 93-32-3551J d'occasion ?

Inspection visuelle d'abord : recherchez des marques de brûlure, des condensateurs gonflés ou fissurés, des dommages dus à la chaleur autour de la zone des transistors de puissance du dissipateur thermique, et tout signe d'intrusion de liquide de refroidissement contaminé. Vérifiez que le bloc de jonction de sortie moteur (U/V/W) et les points de connexion du bus DC ne présentent aucun signe d'arc ou de surchauffe. Avant l'installation, effectuez un contrôle de résistance entre la borne ROUGE de l'amplificateur et la masse avec le moteur déconnecté — un amplificateur avec un étage de sortie court-circuité présentera une résistance proche de zéro, indiquant une défaillance interne des transistors de puissance. Si l'unité passe les contrôles visuels et de résistance, installez-la, mettez sous tension et confirmez que la LED verte POWER ON s'allume et qu'aucune LED FAULT n'apparaît à l'état de veille avant de commander le mouvement de l'axe.

Q5 : Le 93-32-3551J est-il compatible avec les machines NGC VMC et tours ?

Oui, le matériel de l'amplificateur est le même quel que soit le type de machine. Le 93-32-3551J est un module d'amplificateur d'axe à usage général utilisé dans toute machine HAAS à plateforme NGC où un amplificateur de 45A est spécifié — les centres d'usinage verticaux de la série VF, les centres de tournage de la série ST, les horizontales de la série EC et les axes de table rotative utilisent tous la même famille d'amplificateurs. La commande NGC configure le comportement de l'amplificateur pour l'axe spécifique via son lien de communication numérique, de sorte que le module physique lui-même n'a aucune restriction de type de machine. Ce qui importe, c'est que le courant nominal (45A) corresponde à la spécification de l'axe dans la machine spécifique, ce qui est confirmé par le numéro de série ou les schémas électriques de la machine.
