Amplificateur Servo HAAS 32-3551J — Amplificateur Intelligent BL 45A, Réparation et Remplacement Après Vente

La pièce qui maintient votre axe HAAS en marche

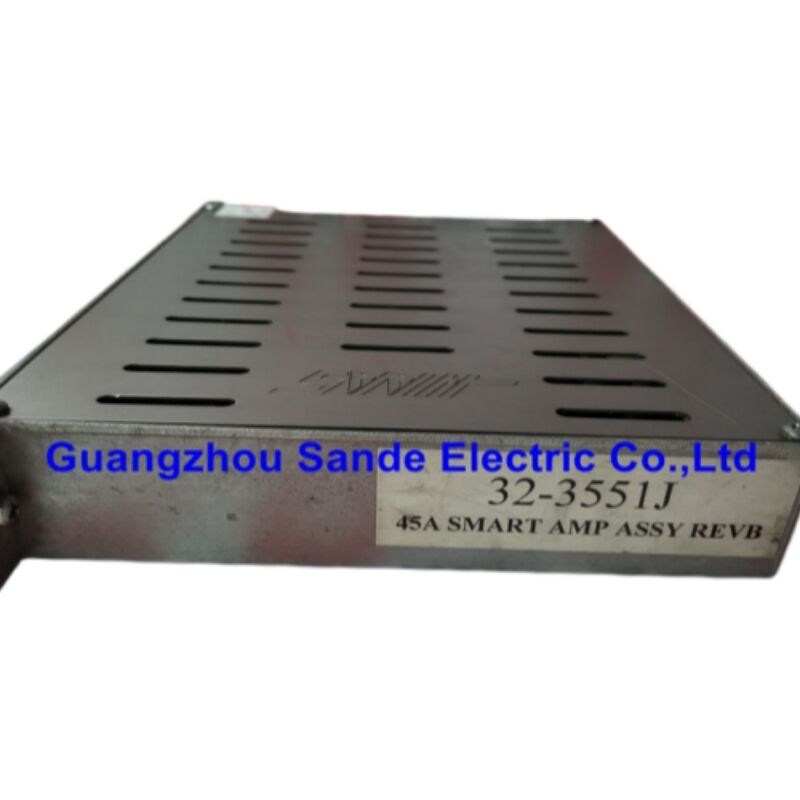

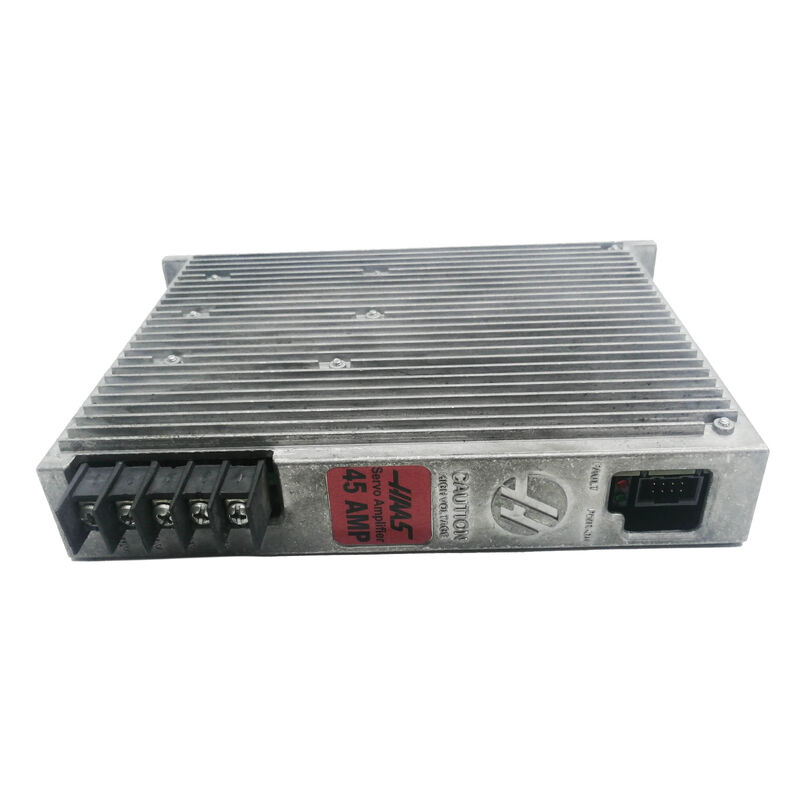

Chaque axe d'une machine CNC HAAS dépend du bon fonctionnement d'une chose derrière la porte du panneau : l'amplificateur servo. Le 32-3551J — également référencé sous 93-32-3551J dans la numérotation mise à jour des pièces HAAS — est l'amplificateur intelligent BL 45 ampères attribué aux axes de service moyen sur une large gamme de centres d'usinage verticaux, de centres d'usinage horizontaux et de tours HAAS exécutant le Next Generation Control (NGC).

Lorsque cet amplificateur tombe en panne, cet axe s'arrête. Pas de jogging, pas d'exécution de programme, pas de production. Obtenir un remplacement testé sur la machine aussi rapidement que possible est la seule priorité — et c'est exactement là que la réparation après vente et les unités de remplacement personnalisées deviennent pertinentes.

Spécifications Techniques

Comment le 32-3551J s'intègre dans le système d'entraînement HAAS

Les machines HAAS utilisent une architecture d'alimentation centralisée. Le Vector Drive — ou sur les machines plus petites, le Minimill Power Supply (MMPS) — redresse la tension de ligne AC entrante et génère un bus DC de 320–340 V partagé qui traverse le coffret de contrôle. Chaque amplificateur servo puise dans ce bus et convertit la puissance DC en une sortie AC triphasée précisément contrôlée pour son moteur attribué.

Le 32-3551J se trouve dans le rack d'amplificateurs, reçoit le 320 V DC d'un côté, et délivre un courant à fréquence et amplitude variables au moteur servo de l'autre. La communication avec le contrôleur NGC se fait numériquement, ce qui différencie ces amplificateurs "Intelligents" des anciens modèles analogiques — l'amplificateur ne suit pas seulement une commande de tension, il rapporte activement son état, sa température, ses codes de défaut et son courant au contrôle. Cette boucle de rétroaction numérique permet les diagnostics d'alarme détaillés pour lesquels les machines HAAS NGC sont connues.

Lorsque l'amplificateur développe un défaut, la LED rouge sur la face s'allume et la CNC affiche généralement une alarme spécifique de l'amplificateur servo sur l'écran de contrôle, pointant directement vers l'axe concerné. C'est utile pour le diagnostic, mais le processus de réparation ou de remplacement sous-jacent nécessite toujours que la machine soit complètement dé-energisée et que le bus DC 320 V soit confirmé déchargé avant que tout travail ne commence.

Pourquoi la réparation après vente et le remplacement personnalisé ont du sens

Le 93-32-3551J a été listé comme discontinué par le fabricant, ce qui signifie que l'approvisionnement neuf direct via les HAAS Factory Outlets (HFO) n'est plus garanti pour toutes les régions et tous les niveaux de stock. C'est un vrai problème lorsqu'un amplificateur tombe en panne sur une machine de production.

La réparation après vente et les unités de remplacement de qualité contrôlée comblent cette lacune — et dans de nombreux cas, elles constituent le choix financier le plus judicieux, même lorsque le stock OEM est disponible. Voici le tableau pratique :

Coût. Un nouvel amplificateur servo HAAS 45A OEM, lorsqu'il est disponible, se négocie généralement entre 1 500 et 1 750 $ par le biais de canaux après vente. La réparation professionnelle d'une unité défectueuse coûte beaucoup moins cher et restitue les mêmes performances électriques lorsqu'elle est effectuée correctement.

Vitesse. Les ateliers spécialisés dans la réparation de composants CNC qui disposent d'équipements de test HAAS dédiés peuvent souvent réparer une unité plus rapidement que d'attendre les délais de livraison OEM, en particulier en dehors de l'Amérique du Nord.

Personnalisation. Pour les ateliers qui utilisent des configurations de machines modifiées, des agencements d'axes non standard, ou des machines qui ont été re-contrôlées, les fournisseurs après vente peuvent trouver et configurer des amplificateurs de remplacement pour correspondre aux exigences électriques et micrologicielles spécifiques de l'installation — quelque chose que les canaux OEM accomodent rarement.

Remplacement préventif des composants. Les processus de réparation de qualité vont au-delà de la correction du défaut immédiat. Les condensateurs, les circuits de commande de grille et d'autres composants dont les caractéristiques de vieillissement sont connues sont souvent remplacés de manière proactive lors d'une réparation professionnelle, prolongeant la durée de vie effective de l'unité reconstruite au-delà de ce qu'une simple correction de défaut permettrait.

Modes de défaillance courants — Que vérifier avant de commander

Toutes les alarmes d'axe ne signifient pas que l'amplificateur est défectueux. Avant de retirer le 32-3551J, une vérification systématique permet d'économiser du temps et de l'argent.

LED FAULT rouge, aucun mouvement sur l'axe. C'est la présentation classique de la défaillance de l'amplificateur, mais un blocage mécanique de l'axe, un enroulement de moteur servo court-circuité, ou un défaut de câble peuvent produire des symptômes identiques. Déconnectez les fils du moteur de la sortie de l'amplificateur et vérifiez la résistance de l'enroulement du moteur à la masse — une faible lecture ou un court-circuit franc pointe vers le moteur, pas vers l'amplificateur.

L'axe fonctionne de manière irrégulière ou oscille. Dans la plupart des cas, il s'agit d'un problème de paramètre de contrôle ou d'un problème de rétroaction de l'encodeur plutôt que d'une défaillance matérielle de l'amplificateur. Vérifiez le câble et le connecteur de rétroaction avant de condamner l'amplificateur.

L'amplificateur reste froid, pas de LED verte. Si l'indicateur POWER ON vert ne s'allume pas avec 320 V DC présents sur le bus, l'alimentation interne de l'amplificateur est probablement défectueuse. Il s'agit d'un défaut matériel nécessitant une réparation ou un remplacement.

Défaut de surchauffe. Le capteur de température intégré à l'amplificateur se déclenche à 195°F (90°C). Avant de remplacer l'unité, confirmez que le ventilateur de refroidissement du coffret fonctionne et reçoit son alimentation correcte de 120 VAC. Un ventilateur de refroidissement défectueux provoquera des défauts thermiques sur des amplificateurs par ailleurs sains.

Le bus DC s'effondre lorsqu'un amplificateur spécifique est connecté. Un étage de sortie court-circuité dans l'amplificateur fera chuter la tension du bus dès sa connexion. Déconnecter les amplificateurs un par un tout en surveillant la tension du bus permet d'isoler l'unité défectueuse.

Compatibilité de la machine

Le 32-3551J / 93-32-3551J est utilisé sur une large gamme de machines équipées de HAAS NGC, incluant le plus souvent :

• Série VF centres d'usinage verticaux (VF-1 à VF-12 et plus grands)
• Série VM fraiseuses verticales
• Série EC centres d'usinage horizontaux
• Série ST tours et tours automatiques
• Série HL tours
• Série UMC centres d'usinage universels 5 axes
• Diverses configurations d'axes rotatifs et d'indexage utilisant des tables à entraînement servo

La puissance nominale de 45A place cet amplificateur dans la classe des axes moyens — typiquement les axes X, Y ou Z sur les VMC de taille moyenne, ou l'axe de tournage principal sur les tours plus petits. Les axes plus lourds utilisent les variantes 60A ou 90A ; les axes auxiliaires plus légers utilisent l'unité 30A.

Note de sécurité avant tout travail

Travailler sur des circuits d'amplificateurs servo implique des tensions DC mortelles. Avant de toucher un composant dans le coffret de contrôle HAAS, coupez complètement l'alimentation de la machine au disjoncteur principal et attendez un minimum de cinq minutes pour que le bus DC haute tension se décharge. Confirmez que le voyant HV sur le Vector Drive ou le MMPS est complètement éteint avant de continuer. Ne vous précipitez jamais dans cette étape.

Questions fréquemment posées

Q1 : Quelle est la différence entre le 32-3551J et le 93-32-3551J ?

Ces deux numéros de pièce désignent le même amplificateur. Le préfixe 93- est la convention de numérotation mise à jour de HAAS appliquée à la version actuelle du catalogue du composant. Le 93-32-3551J est le remplacement direct du 32-3551J d'origine et est entièrement interchangeable avec lui dans toutes les machines HAAS NGC. Lors de la recherche d'un remplacement, les deux numéros renverront le même produit. Certains fournisseurs après vente listent les deux numéros pour capturer les recherches utilisant l'un ou l'autre format.

Q2 : Un 32-3551J après vente ou réparé communiquera-t-il correctement avec le contrôle NGC ?

Oui, à condition que l'unité ait été correctement testée et que le micrologiciel soit compatible avec la version du contrôle de la machine. Le protocole de communication numérique entre l'amplificateur intelligent et le contrôle NGC est au niveau matériel et ne dépend d'aucun code de licence ou d'autorisation. Un amplificateur correctement réparé avec un circuit de communication fonctionnel sera reconnu par le contrôle NGC et se comportera de manière identique à une unité OEM. Lorsque les révisions du micrologiciel sont une préoccupation — généralement sur les machines avec des mises à jour logicielles très récentes — un fournisseur réputé sera en mesure de faire correspondre la version requise.

Q3 : Ma machine affiche une alarme "Axis Drive Fault" — comment confirmer que l'amplificateur est bien le problème ?

Commencez par les indicateurs physiques sur la face de l'amplificateur : une LED FAULT rouge fixe avec la lumière POWER ON verte absente ou faible suggère fortement une défaillance matérielle de l'amplificateur. Ensuite, déconnectez le câble du moteur de l'amplificateur et mettez la machine sous tension — si le défaut disparaît, le moteur ou le câble est le problème. Si le défaut persiste avec le moteur déconnecté, et que la tension du bus DC est confirmée normale (320–340 V DC), l'amplificateur lui-même est le coupable le plus probable. Il est utile de vérifier le bon enclenchement du connecteur de l'amplificateur et tout dommage visible sur le circuit imprimé avant de condamner l'unité, car les connecteurs desserrés causent un nombre significatif de défauts d'amplificateur apparents.

Q4 : Le 32-3551J peut-il être utilisé sur des axes qui avaient initialement une puissance d'amplificateur différente ?

Non — les puissances nominales des amplificateurs doivent correspondre à la configuration de l'axe dans la machine. L'unité 45A est conçue pour les axes où le moteur servo et la charge de l'axe exigent un courant dans cette enveloppe. L'installation d'un amplificateur de puissance inférieure sur un axe à forte demande entraînera des défauts de surintensité répétés et une défaillance prématurée de l'amplificateur. L'installation d'un amplificateur de puissance supérieure est généralement sans danger électriquement, mais peut produire des défauts liés aux paramètres si le contrôle NGC est configuré pour attendre un type d'amplificateur spécifique sur cet axe. Faites toujours correspondre la puissance de remplacement à l'original.

Q5 : Que signifie un remplacement personnalisé après vente en pratique ?

Pour la plupart des machines HAAS NGC standard, une unité de remplacement direct ne nécessite aucune personnalisation — elle est livrée prête à être installée. La personnalisation devient pertinente dans des situations spécifiques : machines qui ont été modernisées avec des moteurs servo différents nécessitant un profil de courant différent ; projets de modernisation multi-axes où le contrôle d'origine a été remplacé ; machines fonctionnant dans des environnements de tension non standard ; ou installations où un client nécessite des paramètres préconfigurés chargés dans l'amplificateur avant l'expédition pour minimiser le temps de mise en service sur site. Si votre application est standard, un remplacement testé en stock est tout ce dont vous avez besoin. Si vous utilisez une machine modifiée, discutez de votre configuration spécifique avec le fournisseur avant de commander.
