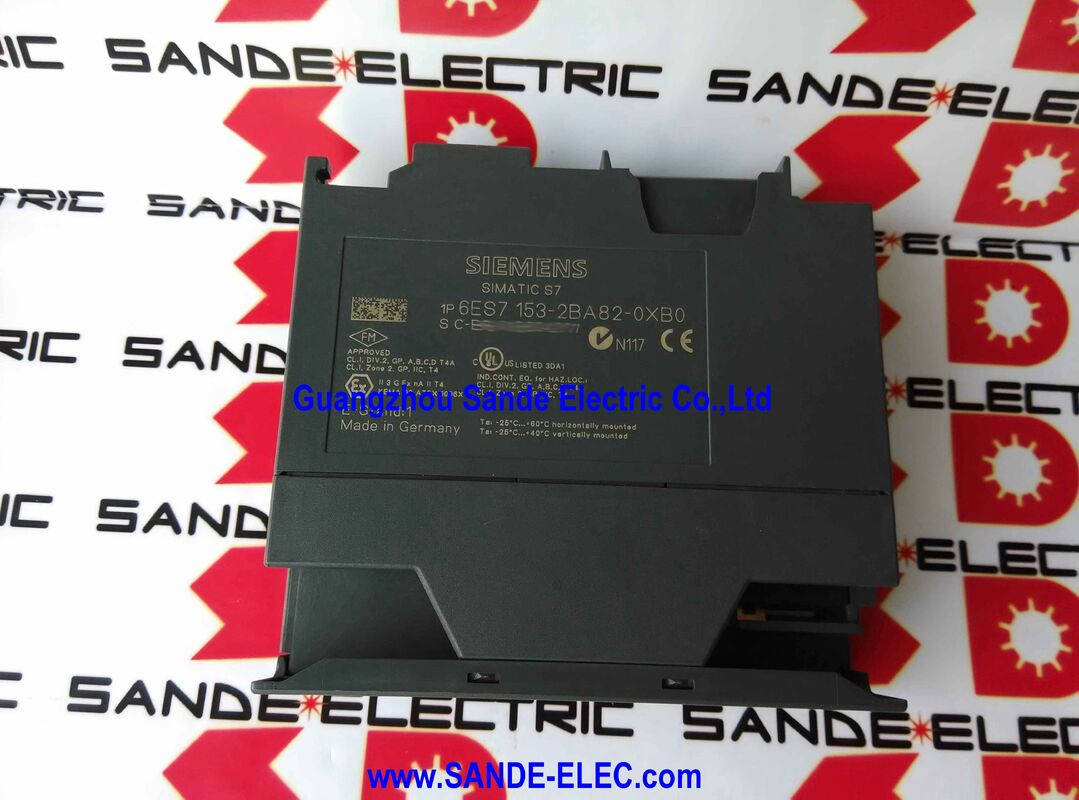

L'interface avec le contrôleur logique programmable DP 6ES7153-2BA82-0XB0

Siemens6ES7153-2BA82-0XB0 | Module d'interface SIMATIC ET 200M IM 153-2 HF — PROFIBUS DP / 12 modules / Redondance / Horodatage / 24 V CC

Le module d'interface définit la station

À l'intérieur d'une station d'E/S décentralisées ET 200M, le module d'interface n'est pas un point de connexion passif : il constitue l'identité de la station sur le réseau PROFIBUS DP et le gestionnaire actif de tout ce qui se trouve derrière. Le 6ES7153-2BA82-0XB0 gère la scrutation de jusqu'à 12 modules de signaux, de fonctions et de communication S7-300, traduit leurs données d'E/S en espaces d'adressage d'entrée de 244 octets et de sortie de 244 octets que le maître PROFIBUS DP lit et écrit, et gère tous les rapports de diagnostic pour la station.

La désignation « HF » est importante pour les applications au-delà des E/S distantes de base. HF identifie un module d'interface High Feature, qui va au-delà du simple transfert de données et inclut un fonctionnement redondant, un horodatage pour l'enregistrement de séquences d'événements et la possibilité d'héberger des modules à plus haute densité avec 64 canaux et 32 ​​signaux par emplacement. Un standard IM 153-2 sans qualification HF ne fournit pas ces capacités.

Spécifications clés

Redondance et horodatage — Fonctionnalités non facultatives

Redondancedans le contexte de l'ET 200M, cela signifie que l'IM 153-2 HF peut fonctionner dans une configuration couplée : deux modules d'interface desservant le même rack de modules via deux connexions PROFIBUS DP indépendantes, une vers le maître DP actif et une vers le maître DP de secours. Lors du basculement de l'automate actif, la liaison DP du redondant avec la station ET 200M est déjà active. Les E/S sur le terrain se poursuivent sans interruption.

Horodatageenregistre l'heure des événements de changement de signal discret au niveau de la station ET 200M, avec une résolution appropriée pour l'enregistrement de la séquence d'événements de processus. Ceci est utilisé dans l'analyse post-incident pour les usines de transformation, où la séquence des événements avant un déclenchement doit être reconstruite avec précision. Un module d'interface standard dépourvu de capacité d'horodatage ne peut pas fournir ces données ; l'IM 153-2 HF le peut.

Considérations de remplacement

Lors du remplacement d'un module d'interface défectueux dans une station ET 200M existante, le maintien de la désignation IM 153-2 HF préserve le profil de communication d'origine de la station, l'affectation des emplacements de module et la configuration de redondance dans la configuration matérielle du maître DP. Le remplacement d'un IM de spécifications inférieures (sans redondance ni horodatage) supprime les fonctionnalités dont la configuration matérielle STEP 7 et le programme de l'automate peuvent dépendre, nécessitant potentiellement des modifications du programme et une remise en service.

FAQ

Q1 : Que fait exactement l'IM 153-2 HF dans une station ET 200M ?

Il connecte la station ET 200M au réseau PROFIBUS DP en tant qu'esclave DP, gère la scrutation interne du fond de panier de 12 modules S7-300 maximum et transfère leurs données d'E/S dans les deux sens. Il gère également les diagnostics au niveau de la station, la commutation de redondance et les données d'événements horodatés. Sans le module d'interface, la station n'a aucune présence sur le réseau et aucun moyen de transférer les données d'E/S vers le maître DP.

Q2 : Pourquoi la désignation HF est-elle importante ?

L'IM 153-2 HF inclut une capacité de redondance, un horodatage pour le mode isochrone et la prise en charge de modules à densité plus élevée. Les variantes de base de l'IM 153-2 offrent une fonctionnalité de connexion plus simple. La désignation HF n'est pas interchangeable avec les variantes standards dans les stations où la redondance et l'horodatage font partie de la conception du système.

Q3 : Quel est l'apport de la redondance et de l'horodatage dans la pratique ?

La redondance assure une disponibilité continue de la station lors du basculement du contrôleur dans le S7-400H ou dans d'autres configurations système redondantes : les E/S de terrain ET 200M restent en ligne pendant la transition. L'horodatage fournit un marquage d'événement inférieur à la milliseconde au niveau des E/S, essentiel pour l'enregistrement de séquences d'événements dans les usines de traitement où l'analyse des déclenchements nécessite un ordre précis des changements de signal.

Q4 : Quelles fonctionnalités de communication le module offre-t-il au-delà du comportement de base de l'esclave DP ?

Le module prend en charge les fonctionnalités PROFIBUS DP, notamment les commandes SYNC et FREEZE pour la mise à jour synchronisée des sorties et le gel des entrées, ainsi que l'échange direct de données (communication croisée) entre les esclaves DP sans routage via le maître. Ces fonctionnalités sont définies dans la spécification PROFIBUS DP et permettent une coordination plus étroite entre les stations distribuées dans les systèmes configurés STEP 7.

Q5 : Que faut-il vérifier avant de commander cette pièce en remplacement ?

Confirmez : (1) le numéro de pièce du module installé est 6ES7153-2BA82-0XB0 ou un équivalent IM 153-2 HF ; (2) la station est ET 200M ; (3) le système utilise PROFIBUS DP avec redondance et horodatage actifs dans la configuration matérielle STEP 7 ; (4) la station peut contenir jusqu'à 12 modules S7-300 ; (5) l'alimentation est de 24 V CC. Ces points confirment que le module de remplacement correspond au design original de la station.
