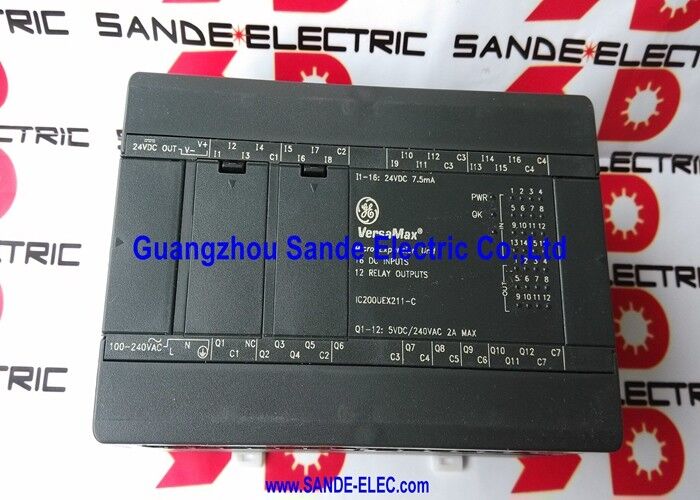

GE Versamax Micro PLC contrôleur logique programmable à 28 points relais AC DC IC200UEX211

Unité de micro-expansion GE Fanuc IC200UEX211-C VersaMax

Résumé

LeLes données sont fournies par les autorités compétentes.appartient à laUnité de dilatation VersaMax Micro de 28 pointsListe des fiches de données de produits VersaMax MicroLe nombre d'émissions de CO2en tant que28 points d'expansionavecLes entrées VDC 16 × 24,12 sorties de relais, etÉnergie 120/240 VAC.

Un chapitre du manuel d'utilisation de VersaMax Micro pourLe nombre d'émissions de CO2Il précise que l'unité accepteseize entrées en courant continu, prévoitdouze sorties de relais 2 Amp normalement ouvertes, et utilisationsPuissance d'entrée nominale de 100 à 240 VAC.

Le même manuel décrit les circuits d'entrée comme configurables pourlogique positive ou négative, identifie les sorties du relais comme suit:Formulaire A (SPST) normalement ouvert, et note que les sorties peuvent contrôler des dispositifs de terrain tels quemoteurs de démarrage, magnénoïdes et indicateurs.

Il précise également uneApporte de puissance de sortie +24 VDC jusqu'à 200 mApour les circuits d'entrée et les appareils utilisateurs, plus les détails de l'alimentation CA, y comprisFonctionnement à 50/60 Hz,temps de rétention, etcourant d'entrée type.

Données techniques

Valeur d'application

Cette unité est adaptéeVersaMax Micro élargissements dans le contrôle de la machine compacte,petits panneaux d'automatisation,interfaces de champ relais-sortie, etsystèmes nécessitant 24 entrées VDC supplémentaires et des sorties à actionnement relais sans remplacer le contrôleur de base VersaMax Micro existant.

Sa combinaison de 28 points publiée le rend utile lorsque l'installation a besoin d'une plus grande capacité de champ mais souhaite rester dans la structure matérielle de VersaMax Micro.

La structure de sortie du relais le rend également pratique dans les armoires où le côté du champ comprend des dispositifs actionnés par contact tels que des démarreurs, des solénoïdes ou des charges d'indicateur.

Le manuel identifie spécifiquement ces types de charges, ce qui permet de définir le rôle du produit dans les panneaux de commande réels plutôt que seulement en termes d'E/S abstraits.

Notes de sélection

Les principaux contrôles sont la nécessité d'uneUnité de dilatation de 28 points VersaMax Micro, le16 × 24 entrée VDC / 12 sortie relaisLa structureClasse d'alimentation électrique 120/240 VAC, et l'architecture installée VersaMax Micro.

Ce sont les principaux points de compatibilité lors du remplacement ou de l'expansion d'un système avec du matériel de la famille IC200UEX211.

Questions fréquentes

Q1: Quel type d'unité est IC200UEX211-C?
C'est uneUnité de dilatation VersaMax Micro de 28 pointsLa fiche de données produit d'Emerson indique que l'IC200UEX211 est une extension de 28 points avecLes entrées VDC 16 × 24et12 sorties de relais, tandis que le manuel confirme son utilisation comme unité d'expansion plutôt que comme un processeur autonome.

Q2: Quelle est la signification pratique de 16 entrées et 12 sorties de relais?
Cela signifie que le module étend le système VersaMax Micro avec un format mixte d'E/S:16 entrées de champ numériqueet12 sorties de type contactdans un logement.

Cette combinaison est utile dans les machines compactes où des points de détection supplémentaires et des charges de champ commutées par relais sont nécessaires sans diviser l'expansion entre plusieurs modules distincts.

Q3: Quels types de charges de champ peuvent être contrôlés par les sorties du relais?
Le manuel précise que ledouze sorties de relais de forme A normalement ouvertespeut contrôler des dispositifs tels quemoteurs de démarrage, magnénoïdes et indicateurs.

Il précise également une2 Capacité de commutation par circuit, qui est l'une des principales caractéristiques de performance publiées du côté de la production.

Q4: Pourquoi la classe d'alimentation 120/240 VAC est-elle importante?
Parce que l'unité d'expansion est conçue autour de cette classe d'entrée CA. Le manuel donne la puissance d'entrée nominale comme100 à 240 VAC, avec des spécifications publiées en matière de fréquence et de retenue, de sorte que l'alimentation du cabinet installé doit correspondre à cette structure d'alimentation.

C'est l'un des premiers contrôles dans le travail de remplacement.

Q5: Qu'est-ce qui doit être vérifié avant de commander?
Vérifiez le numéro de pièce installé, confirmer que le système utilise leVersaMax Micro est utilisél'architecture d'expansion, vérifier que l'application nécessiteLes entrées VDC 16 × 24et12 sorties de relais, et assurez-vous que le panneau fournit la bonneVAC 120/240classe de puissance.

Il s'agit des points clés de compatibilité de la famille IC200UEX211.
