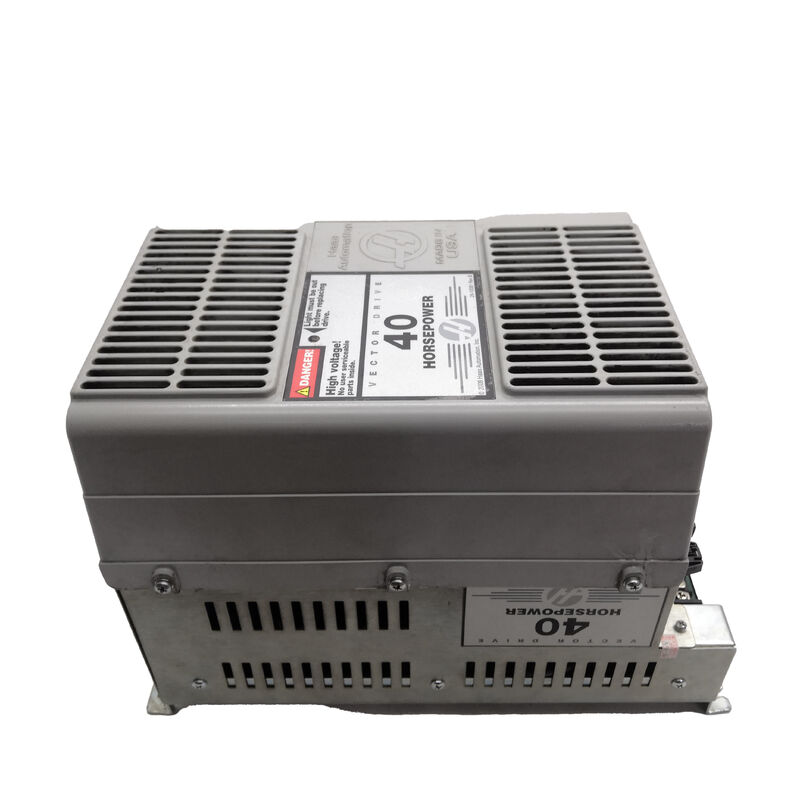

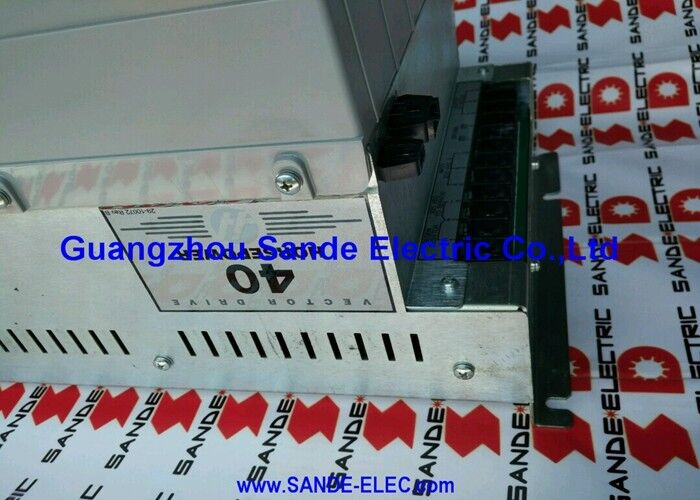

40 chevaux Inverteur à fréquence variable HAAS vecteur 29-10081

Haas Automatisation 29-10081 | Entraînement vectoriel 40 HP — Entrée 230 V CA / 325 V CC vers les servos / Arrêté

Entraînement vectoriel 40HP — Le cœur de puissance d'un centre d'usinage Haas

Le 29-10081 est le variateur vectoriel 40 HP de Haas Automation — le module électronique de puissance qui prend une entrée secteur de 230 V CA et produit 325 V CC pour alimenter les servoamplificateurs entraînant les moteurs d'axe et la broche. Dans un centre d'usinage CNC Haas, l'entraînement vectoriel constitue l'étage central de conversion de puissance. Chaque axe servocommandé et le moteur de broche tirent leur puissance de fonctionnement du bus CC produit par ce variateur.

Le contrôle du variateur vectoriel (contrôle vectoriel de flux) maintient un contrôle précis de la vitesse et du couple du moteur de broche sans nécessiter de dispositif de retour de vitesse sur le moteur : le variateur calcule le vecteur de courant requis en temps réel à partir des équations du modèle de moteur. Avec 40 CV, le 29-10081 couvre la classe de puissance de broche des centres d'usinage verticaux Haas de milieu de gamme où les coupes lourdes et soutenues à des vitesses de broche élevées exigent une fourniture de puissance fiable et contrôlée.

La désignation Rev B identifie une révision matérielle de la conception de base 29-10081. Haas a apporté des modifications au niveau des révisions pour améliorer la fiabilité ou intégrer des mises à jour de composants. Les versions de base et Rev B servent la même installation de machine ; confirmez quelle révision est installée à partir de l’étiquette du lecteur lors de la commande.

Spécifications clés

Modèles de défaillance et économie de la réparation

Les lecteurs vectoriels échouent à cause de deux grands mécanismes. Les pannes d'étage de puissance (IGBT endommagés, ponts redresseurs défaillants ou condensateurs de bus CC défaillants) sont des défauts au niveau des composants que les centres de réparation qualifiés diagnostiquent et réparent directement. Les pannes de la carte de commande (CI de commande de grille défaillants, circuits de commande DSP endommagés ou défauts d'alimentation électrique dans la section de commande du variateur) sont également réparables mais nécessitent un outillage plus spécialisé.

Étant donné que le 29-10081 n'est plus produit, la réparation est souvent plus pratique d'un point de vue économique et logistique que l'achat d'une nouvelle unité. La machine Haas ne peut pas fonctionner sans un entraînement vectoriel fonctionnel : un 29-10081 défectueux arrête complètement la machine. Les réparateurs spécialisés de variateurs Haas proposent des dispositifs de test configurés pour ce variateur spécifique et peuvent vérifier l'unité réparée dans des conditions de charge réalistes avant son retour.

Lorsque le variateur tombe en panne, enregistrez tous les codes d'alarme affichés sur la commande Haas, les conditions de panne (charge pendant la coupe, au ralenti, à la mise sous tension) et l'état de tout indicateur LED sur la face du variateur avant de le retirer. Ces informations permettent au centre de réparation de reproduire le défaut et de confirmer qu'il est résolu après réparation.

FAQ

Q1 : Qu'est-ce que le variateur vectoriel 29-10081 alimente réellement dans une machine Haas ?

Le variateur convertit le secteur 230 V CA en tension de bus 325 V CC. Ce bus CC alimente directement les modules de servoamplificateur qui pilotent tous les moteurs d'axes (axes X, Y, Z et supplémentaires) et le moteur de broche. Tous les mouvements de la machine (positionnement des axes et rotation de la broche) dépendent du fonctionnement de ce variateur et de la production de la tension de bus CC correcte.

Q2 : La machine Haas présente un défaut d'entraînement vectoriel et ne bouge pas. La conduite est-elle toujours la cause ?

Pas toujours. Les défauts du variateur vectoriel peuvent également être déclenchés par une panne de moteur, un câble moteur endommagé provoquant un court-circuit, un servoamplificateur défectueux chargeant le bus CC ou un problème avec l'alimentation d'entrée CA. Avant de retirer le variateur, vérifiez la tension d'entrée CA aux bornes du variateur et inspectez visuellement tous les câbles d'alimentation du moteur pour déceler tout dommage. Si le défaut apparaît uniquement sous charge sur un axe spécifique, le moteur ou l'amplificateur de cet axe est la cause la plus probable.

Q3 : Le 29-10081 peut-il être réparé ou doit-il être remplacé ?

La réparation est l’approche standard pour cette unité abandonnée. Les spécialistes de la réparation des variateurs vectoriels dotés d'équipements de test spécifiques à Haas peuvent diagnostiquer et réparer les pannes d'IGBT, la dégradation des condensateurs, les défauts du redresseur et les défauts de la carte de commande au niveau des composants. Une unité réparée par un centre de réparation qualifié avec des tests de charge fonctionnelle est une alternative fiable à la recherche d'un remplacement.

Q4 : Quelle est la différence entre la base 29-10081 et la version Rev B ?

La désignation Rev B indique une révision matérielle réalisée par Haas lors de la production du 29-10081. La révision implique généralement des mises à jour des spécifications des composants ou des améliorations des circuits tout en conservant les mêmes caractéristiques électriques et interface physique. Les deux versions servent la même installation de machine. Confirmez la révision de l'unité installée sur son étiquette lors de la commande d'un remplacement ou d'une demande de réparation.
