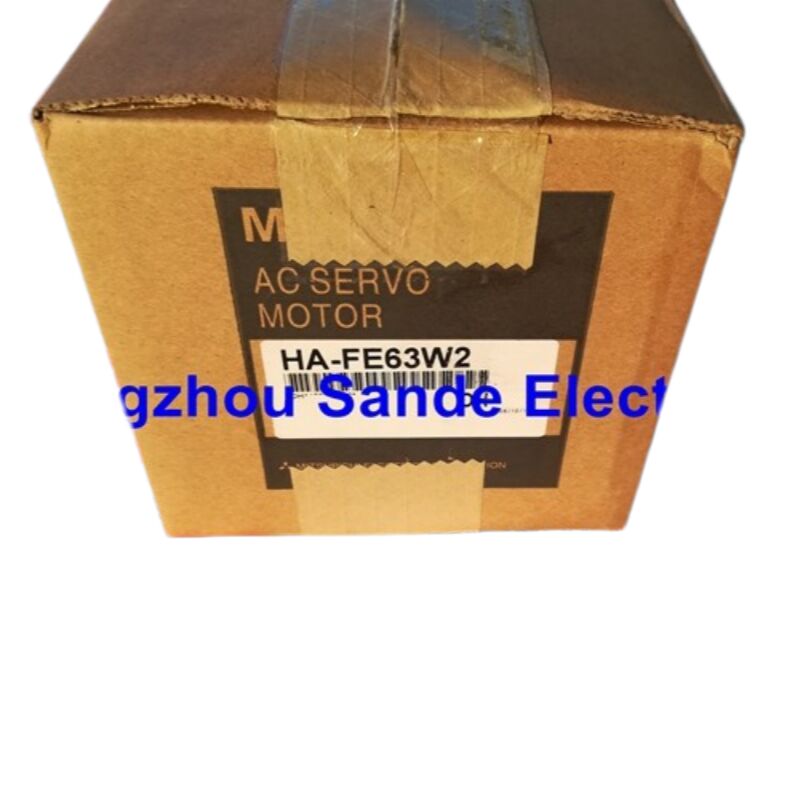

Servomoteur Mitsubishi HA-FE63W2 — 600W, 3000 tr/min, série MELSERVO HA-FE

Présentation

Le Mitsubishi HA-FE63W2 (également référencé sous le nom HAFE63W2) est un servomoteur AC de 600 watts de la série MELSERVO HA-FE de Mitsubishi Electric — une famille de moteurs à faible inertie et de petite capacité conçus pour les axes de machines compactes où l'accélération rapide et le positionnement précis sont prioritaires. À une vitesse nominale de 3 000 tr/min, le HA-FE63W2 se situe au sommet de la gamme HA-FE de petite capacité, offrant la puissance la plus élevée de la série tout en conservant l'empreinte de bride compacte qui rend ces moteurs bien adaptés aux espaces d'installation restreints.

La série HA-FE occupe une place spécifique dans l'histoire des produits MELSERVO. Ces moteurs ont été conçus pour des applications nécessitant une réponse rapide de la boucle de vitesse et un positionnement répétable sans l'encombrement d'un moteur de capacité moyenne. La construction AC sans balais signifie qu'aucun entretien des balais n'est nécessaire, et l'encodeur scellé fournit un retour d'information de position que l'amplificateur MR-J2 associé utilise pour une commutation en boucle fermée complète. Les données d'identification du moteur stockées dans l'encodeur permettent à l'amplificateur de reconnaître automatiquement le moteur connecté lors de la mise sous tension — une fonctionnalité MR-J2 qui élimine la saisie manuelle des paramètres et réduit le risque de mise en service.

Le HA-FE63W2 est un produit discontinué. Des unités neuves d'occasion restent disponibles auprès de fournisseurs de surplus industriels et de spécialistes des servomoteurs, ce qui en fait le remplacement correct pour les machines existantes déjà construites autour de ce moteur et de ses amplificateurs associés.

Spécifications clés

La série HA-FE : faible inertie par conception

Le rapport d'inertie — le rapport de l'inertie de charge à l'inertie du moteur — est l'un des facteurs les plus importants pour la stabilité du système de servomoteurs. Lorsque l'inertie de charge est importante par rapport au moteur, la boucle de commande doit travailler plus dur pour éviter le dépassement et les oscillations, en particulier lors de changements de position rapides. La série HA-FE répond à cela en maintenant l'inertie du rotor faible, ce qui étend la gamme de charges que le moteur peut gérer proprement sans avoir besoin d'un réglage important des gains du servomoteur.

Pour le HA-FE63W2 à 600W, cela signifie que le moteur peut accélérer et décélérer des charges mécaniques petites à moyennes avec une bonne bande passante — répondant aux commandes de l'amplificateur MR-J2 sans décalage qui se traduirait autrement par une erreur de positionnement ou un traînage dans les applications à cycle rapide.

La configuration de montage par bride est également pratique. Le moteur s'installe directement contre le bâti de la machine ou la face du réducteur, l'arbre dépassant vers la charge mécanique. Aucun support ou adaptateur externe n'est requis pour les installations à bride standard, ce qui maintient l'alignement de la chaîne cinématique simple et réduit la conformité mécanique entre le moteur et la charge.

Appairage système : amplificateurs de la série MR-J2

Le HA-FE63W2 fonctionne avec les servomoteurs de la série Mitsubishi MR-J2-60A — la classe 600W de la ligne MELSERVO-J2. La génération MR-J2 a introduit plusieurs fonctionnalités qui restent pertinentes pour les utilisateurs qui maintiennent des installations existantes :

Auto-réglage en temps réel. L'amplificateur MR-J2 surveille en permanence la dynamique de la charge et ajuste les gains du servomoteur en temps réel, réduisant ainsi le besoin de réglage manuel des gains lors de la mise en service de la machine ou après des modifications mécaniques.

Reconnaissance automatique du moteur. Les données de spécification du moteur encodées dans l'encodeur du HA-FE63W2 sont lues par l'amplificateur au démarrage. Les connexions de moteur incorrectes déclenchent une alarme plutôt qu'un fonctionnement incorrect silencieux — une protection importante dans les machines multi-axes où des erreurs de câblage sont possibles.

Positionnement absolu avec E/S conventionnelles. Avec la sauvegarde par batterie appropriée au niveau de l'amplificateur, la combinaison MR-J2 et HA-FE63W2 peut maintenir la position absolue sur les cycles d'alimentation sans module d'encodeur absolu séparé, simplifiant le câblage par rapport à certains systèmes concurrents de la même époque.

La série d'amplificateurs MR-J2 prend en charge le mode de contrôle de position, le mode de contrôle de vitesse et le mode de contrôle de couple, avec la possibilité de changer de mode au sein du même amplificateur en fonction de l'interface de contrôle utilisée. Pour la plupart des applications de positionnement — le cas d'utilisation principal d'un moteur d'axe de 600W — le contrôle de position via une entrée train d'impulsions d'un contrôleur CNC ou PLC est la configuration standard.

Applications typiques

La combinaison de puissance de 600W, de vitesse de 3 000 tr/min et de conception à faible inertie du HA-FE63W2 s'oriente vers des applications aux caractéristiques spécifiques : charge modérée, temps de cycle rapide, espace d'installation limité et exigence d'un positionnement précis et répétable.

Machines de perçage et de routage de circuits imprimés utilisent plusieurs axes de servomoteurs de petite capacité pour positionner les pièces et les porte-broches. La vitesse de réponse est importante ici — plus l'axe peut accélérer, se déplacer et se stabiliser rapidement, plus le temps de cycle par trou est court.

Tables de rotation de petite capacité sur les centres d'usinage ou les fixations dédiées nécessitent un positionnement angulaire précis avec une décélération nette vers la position indexée. Les moteurs sans frein comme le HA-FE63W2 s'appuient sur la fonction de verrouillage servo de l'amplificateur pour maintenir la position à l'arrêt, ce qui fonctionne bien pour l'indexation horizontale où les charges gravitationnelles sont minimales.

Mécanismes de prélèvement et de placement dans l'assemblage électronique et l'automatisation de laboratoire exigent des mouvements rapides sur de courtes courses avec des temps de stabilisation constants. La faible inertie de la série HA-FE est un atout ici, car le moteur peut inverser rapidement sa direction sans le balancement qui apparaîtrait avec un rotor à inertie plus élevée sous les mêmes réglages de gain.

Axes d'avance sur les petites machines CNC — en particulier lorsque la conception de la machine est antérieure aux cadres de moteurs plus grands — continuent d'utiliser les moteurs de la série HA-FE comme équipement d'origine, et le HA-FE63W2 sert de moteur de remplacement direct lorsque l'unité d'origine tombe en panne.

Notes d'approvisionnement pour les opérateurs de machines existantes

Le HA-FE63W2 n'est plus en production. Cela a des implications directes pour quiconque s'approvisionne en unités pour une installation existante :

Les unités neuves d'occasion (NOS) sont la correspondance la plus proche de l'équipement d'origine, ayant été stockées inutilisées depuis leur fabrication. Lors de l'achat de servomoteurs NOS, vérifiez que la batterie de l'encodeur (le cas échéant) a été entretenue ou que l'unité a été vérifiée fonctionnelle, car les données de position absolue peuvent être perdues si l'alimentation de secours a été absente pendant une période prolongée.

Les unités reconditionnées par des installations spécialisées de réparation de servomoteurs offrent une alternative aux stocks NOS. Un HA-FE63W2 correctement reconditionné aura eu ses roulements remplacés, son encodeur nettoyé ou entretenu, et ses enroulements testés pour l'intégrité de l'isolation. Pour les applications à cycle élevé, un moteur reconditionné avec des roulements neufs peut en fait offrir une durée de vie plus longue qu'une unité NOS dont la graisse des roulements a partiellement séché pendant le stockage.

Le HA-FE63W2 est non directement interchangeable avec les séries de moteurs Mitsubishi plus récentes telles que les familles HF ou HG. Ces moteurs utilisent un protocole d'encodeur différent et nécessitent un amplificateur de nouvelle génération correspondant. Si une décision a été prise de mettre à niveau le système de servomoteurs, le moteur et l'amplificateur doivent être changés en paire assortie ; le montage d'un moteur plus récent sur un amplificateur MR-J2 existant ne fonctionnera pas.

Pourquoi la charge de l'arbre est importante pour les installations HA-FE63

Les servomoteurs de petite capacité ont des limites définies pour la charge radiale et de poussée sur l'arbre — forces imposées par les entraînements par courroie, les poulies, les engrenages ou les désalignements de couplage direct. Le dépassement de ces limites accélère l'usure des roulements et peut introduire des vibrations dans le retour d'information de l'encodeur, provoquant un comportement de contrôle erratique avant même qu'un symptôme mécanique évident n'apparaisse.

Pour les moteurs montés par bride de la classe de capacité du HA-FE63W2, la source la plus courante de charge excessive sur l'arbre est la tension de la courroie. Une courroie d'entraînement trop tendue impose une charge radiale continue sur l'arbre au point de contact de la courroie. Lors de l'installation ou du retensionnement d'une courroie sur un entraînement HA-FE63W2, référez-vous au tableau des charges admissibles de Mitsubishi pour ce moteur et vérifiez que la tension de courroie calculée au rayon de la poulie ne dépasse pas la charge radiale admissible.

Les axes entraînés par accouplement sont moins sujets à la surcharge radiale mais sont sensibles aux désalignements angulaires et parallèles. Le désalignement se traduit par un moment de flexion rotatif sur l'arbre, qui a le même effet qu'une charge ponctuelle radiale mais tournant à la vitesse du moteur. Même un léger désalignement d'accouplement à 3 000 tr/min génère une charge importante sur les roulements ; alignez soigneusement et revérifiez après stabilisation thermique.

FAQ

Q1 : Quel amplificateur de servomoteur est compatible avec le HA-FE63W2 ?

Le HA-FE63W2 est conçu pour être utilisé avec les amplificateurs de la série Mitsubishi MR-J2-60A — la classe 600W de la ligne MELSERVO-J2. Il n'est pas compatible avec les amplificateurs de la série MR-J2S (qui utilisent un protocole d'encodeur différent) ni avec les amplificateurs de nouvelle génération MR-J3 / MR-J4 sans matériel adaptateur supplémentaire.

Q2 : Le HA-FE63W2 est-il équipé d'un frein électromagnétique ?

Non. Le HA-FE63W2 de base n'inclut pas de frein électromagnétique. Il convient aux axes horizontaux ou aux applications où la fonction de verrouillage servo de l'amplificateur offre une tenue adéquate. Pour les axes verticaux ou les applications nécessitant une tenue hors tension, un modèle équipé d'un frein (indiqué par un suffixe "B" dans le numéro de modèle) ou un mécanisme de frein externe est requis.

Q3 : Le HA-FE63W2 peut-il être remplacé par un moteur Mitsubishi plus récent ?

Pas en remplacement direct. Les servomoteurs Mitsubishi plus récents (séries HF, HG) utilisent une interface d'encodeur différente et ne sont compatibles qu'avec les amplificateurs plus récents correspondants. Pour remplacer le HA-FE63W2 par un équivalent moderne, le moteur et l'amplificateur MR-J2 doivent être remplacés simultanément par une paire de nouvelle génération assortie.

Q4 : Le HA-FE63W2 est indiqué comme discontinué — le stock neuf est-il toujours disponible ?

Oui, les unités neuves d'occasion (NOS) continuent d'être disponibles auprès des revendeurs de surplus industriels et des fournisseurs spécialisés en servomoteurs. Ce sont des moteurs Mitsubishi authentiques fabriqués avant leur arrêt, qui ont été correctement stockés. Lors de l'achat, vérifiez les conditions de stockage du vendeur et si l'état de l'encodeur/batterie a été vérifié.

Q5 : Que signifie "W2" dans le numéro de pièce HA-FE63W2 ?

Le suffixe "W2" désigne une variante spécifique de configuration de câblage ou de connecteur au sein de la famille HA-FE63. Lors de l'approvisionnement d'un remplacement, spécifiez toujours le numéro de pièce complet — HA-FE63W2 — plutôt que le HA-FE63 de base seul, afin de garantir le connecteur et l'interface de câble corrects pour le faisceau de câblage existant de votre machine.
