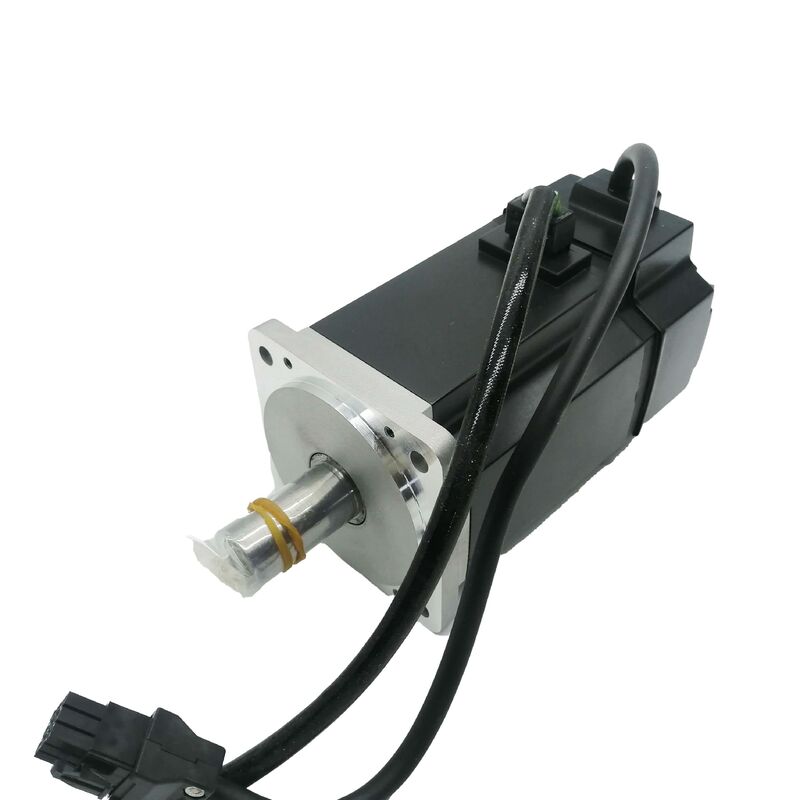

Moteur servo AC Mitsubishi HC-KFS73K — 750W, arbre à clavette, encodeur absolu 17 bits, MELSERVO MR-J2S

Marque : Mitsubishi Electric

Série : MELSERVO HC-KFS

Plateforme : MR-J2S

Numéros de pièce : HC-KFS73K / HCKFS73K

Neuf dans son emballage d'origine | Expédition accélérée gratuite | En stock

Faible inertie, couple élevé, un détail qui change tout

La plupart des spécifications entre le HC-KFS73 et le HC-KFS73K sont identiques — même puissance de sortie de 750W, même couple nominal de 2,4 N·m, même encodeur absolu 17 bits, même amplificateur, même bride. Ce qui les différencie est un seul détail mécanique sur l'arbre de sortie : une rainure de clavette avec une clavette.

Cette distinction n'est pas cosmétique. Un arbre à clavette transmet le couple par un verrouillage mécanique positif entre l'arbre moteur et le composant entraîné — une poulie, un pignon, un moyeu de couplage ou un engrenage — plutôt que par simple friction. Dans les applications où le couplage subit des charges de pointe élevées, des inversions de sens fréquentes ou des vibrations qui feraient glisser un moyeu serré au fil du temps, l'interface à clavette est le choix d'ingénierie qui maintient l'ensemble mécanique en position pendant des milliers d'heures de fonctionnement. Si la machine a été conçue pour accepter un arbre moteur à clavette, il n'existe aucune alternative qui s'adapte correctement sans modifier le matériel de couplage.

Il s'agit d'un servomoteur à faible inertie de 750W de la plateforme MELSERVO J2S de Mitsubishi Electric. Il est conçu pour un mouvement réactif et répétable dans des enveloppes de machines compactes — et il est livré avec exactement la géométrie d'arbre requise par les machines qui l'entourent.

Spécifications techniques

Spécifications provenant de la page produit officielle de Mitsubishi Electric Factory Automation Americas (HC-KFS73K) et du catalogue MELSERVO-J2-Super Servo Amplifiers & Motors (L03007D).

Faible inertie vs ultra-faible inertie — Comprendre la place du HC-KFS73K

La série HC de Mitsubishi Electric organise ses servomoteurs en classes d'inertie distinctes, et la distinction mérite d'être comprise avant de sélectionner un moteur pour une nouvelle conception ou d'évaluer un remplacement.

La série HC-MFS (Ultra-faible inertie) présente les valeurs d'inertie de rotor les plus faibles de la gamme HC et a été spécialement conçue pour les accélérations et décélérations les plus rapides dans les applications à cycles très élevés avec des charges légères. Ses valeurs de moment d'inertie sont minimisées au détriment de la masse du rotor.

La série HC-KFS (Faible inertie) — la famille à laquelle appartient ce moteur — occupe le niveau supérieur. Elle offre une inertie plus faible que les moteurs à inertie moyenne tout en supportant des masses de charge légèrement plus importantes et une gamme plus large d'options de couplage mécanique. À la puissance nominale de 750W du HC-KFS73K, le rotor à faible inertie répond toujours rapidement aux changements de vitesse commandés, mais le moteur est également physiquement adapté aux applications impliquant des charges connectées plus substantielles — convoyeurs, tables X-Y, axes de portique et équipements de manutention multi-axes où la masse déplacée n'est pas négligeable.

L'implication pratique pour les utilisateurs de maintenance est qu'une machine conçue pour un HC-KFS73K ne peut pas simplement substituer un HC-MFS73K sans considérations mécaniques et potentiellement de paramètres — la classe d'inertie affecte les caractéristiques dimensionnelles du moteur et la géométrie du couplage, pas seulement ses performances dynamiques. Un remplacement à l'identique signifie la même série, le même suffixe, le même numéro de pièce.

L'arbre à clavette — Fonction mécanique et raison d'être

Une rainure de clavette est une fente rectangulaire usinée sur la longueur de l'arbre de sortie du moteur. Une fente correspondante est usinée dans l'alésage du moyeu de couplage ou de la poulie. Une clavette rectangulaire en acier rectifiée avec précision s'insère simultanément dans les deux fentes, comblant l'espace entre l'arbre et le moyeu et créant un verrouillage rotatif positif qui ne dépend pas de la force de serrage.

Les raisons d'ingénierie de spécifier un arbre à clavette plutôt qu'un arbre lisse dépendent de la nature de la charge :

Lorsque le couple est transmis par friction pure — un moyeu serré sur un arbre lisse — le couple transmissible maximal est une fonction de la force de serrage et du coefficient de friction entre les surfaces. Sous un couple élevé soutenu, des charges de pointe lors de l'accélération, des charges de choc provenant du mécanisme entraîné, ou des vibrations sur de longues périodes de fonctionnement, le moyeu peut tourner progressivement sur l'arbre. Chaque événement de micro-glissement déplace légèrement le moyeu, et au fil du temps, le couplage glisse suffisamment pour provoquer une erreur de position, une défaillance mécanique, ou les deux.

Un arbre à clavette élimine complètement le glissement. Le verrouillage mécanique transmet le couple par cisaillement de la clavette, et non par friction dans l'ajustement. Le jeu dans un couplage à clavette correctement ajusté est essentiellement nul, et la capacité de couple de l'assemblage est déterminée par la résistance au cisaillement du matériau de la clavette plutôt que par la force de serrage. Pour un moteur de 750W fonctionnant jusqu'à 5 175 tr/min de vitesse maximale instantanée avec un couple de pointe de 7,2 N·m disponible, c'est la conception de couplage appropriée dans de nombreuses applications réelles.

La clavette elle-même est incluse avec le moteur — l'installation ne nécessite qu'un bon logement de la clavette dans les deux fentes avant que le moyeu de couplage ne soit assemblé sur l'arbre.

Encodeur absolu 17 bits — Pas de retour à l'origine requis au démarrage

L'encodeur 17 bits intégré au HC-KFS73K génère 131 072 valeurs de position distinctes par révolution et conserve des données de position absolue complètes lors des cycles d'arrêt et de mise sous tension. La conséquence opérationnelle pratique est immédiate : lorsque la machine est mise sous tension, le contrôleur servo sait déjà exactement où se trouve chaque axe équipé de ce moteur, sans aucun mouvement d'axe requis pour établir une référence.

Pour les machines à plusieurs axes, les fixations complexes ou les axes verticaux où un mouvement de retour à l'origine pourrait causer des problèmes s'il est initié incorrectement, l'élimination du cycle de retour à l'origine est un véritable avantage opérationnel et de sécurité. Cela réduit également le temps de cycle au début de chaque quart de production — les axes sont prêts à fonctionner dès que le système servo est alimenté et initialisé, et non après avoir terminé un retour à l'origine séquentiel.

La résolution elle-même — 131 072 positions par révolution — se traduit par une résolution angulaire inférieure à la minute d'arc sur l'arbre moteur. Par toute réduction mécanique de la charge, cette résolution se multiplie davantage. Pour les applications nécessitant un contrôle de position fin sur toute la course de sortie, l'encodeur ne devient pas le facteur limitant de la précision du système de mouvement.

Amplificateurs servo compatibles

Le HC-KFS73K est associé à la famille d'amplificateurs MR-J2S-70. Les quatre variantes d'interface prennent en charge le même moteur ; le choix est fait par l'architecture du bus de contrôle de la machine :

Sur les machines qui ont été construites avec le contrôle multi-axes SSCNET et un MR-J2S-70 pilotant le HC-KFS73K, le remplacement du moteur n'implique que le moteur — l'amplificateur, le câblage et les paramètres système restent inchangés. Il en va de même pour toute autre variante d'interface. La configuration de l'amplificateur est stockée dans l'amplificateur et le contrôleur, pas dans le moteur.

Si l'amplificateur existant de la machine est fonctionnel, ne le remplacez pas dans le cadre d'un échange de moteur, sauf s'il a été identifié indépendamment comme étant la cause de la panne.

Famille HC-KFS73 — Variantes en un coup d'œil

Le HC-KFS73 a été produit en plusieurs combinaisons d'arbres et de freins, tous partageant la même spécification de base de 750W, 2,4 N·m, 3 000 tr/min :

Cette annonce concerne le HC-KFS73K : arbre à clavette, pas de frein électromagnétique. La variante correcte pour une machine spécifique est déterminée par ce qu'indique le numéro de pièce d'origine sur la plaque signalétique du moteur — le faire correspondre exactement est la seule approche fiable pour un remplacement à l'identique.

Où le HC-KFS73K est utilisé

La combinaison de faible inertie, de puissance de 750W, de bride de 80 mm et d'arbre à clavette correspond clairement à un ensemble de types de machines et de types d'axes où tous ces attributs sont simultanément pertinents.

Entraînements de convoyeurs et de lignes de transfert — axes entraînés par courroie où l'arbre moteur est directement connecté à une poulie motrice via un alésage de poulie à clavette. Ces applications impliquent un couple soutenu contre une charge de courroie en mouvement, des inversions de sens aux positions d'index, et des cycles qui se répètent des milliers de fois par quart. Le couplage à clavette gère le couple soutenu et d'inversion ; le rotor à faible inertie gère le réglage rapide de la position à chaque index.

Tables X-Y et systèmes de positionnement de portique — où les axes à vis à billes ou à courroie crantée nécessitent un couplage précis entre le moteur et l'élément d'entraînement, et où l'axe doit se déplacer rapidement et se stabiliser avec précision à chaque point cible sur des milliers de cycles.

Impression, étiquetage et contrôle de tension de bande — applications critiques d'enregistrement où la position de l'arbre moteur doit être étroitement couplée au rouleau entraîné ou au point de pincement sans l'erreur angulaire que le glissement du moyeu introduirait au cours d'une série de production.

Robotique et assemblage automatisé — actionneurs d'articulation et axes de positionnement sur les équipements d'automatisation de génération antérieure construits autour de la plateforme MR-J2S, où le HC-KFS73K était le moteur spécifié pour une configuration d'axe donnée.

Machines d'emballage — entraînements de mâchoires de soudure transversale, axes de formage-remplissage-scellage et équipements d'alimentation rotatifs où une relation de phase constante entre le moteur et la came ou le mécanisme entraîné est maintenue grâce à l'interface de couplage à clavette.

Condition, sourcing et expédition

Mitsubishi Electric a arrêté la série complète HC-KFS parallèlement à la retraite plus large de la plateforme MR-J2S. La pièce n'est plus fabriquée activement et n'est pas disponible via le réseau de distribution agréé de Mitsubishi. Les unités neuves en boîte disponibles aujourd'hui sont des stocks de production d'usine d'origine qui ont été entreposés avant la fermeture de la ligne — jamais installées, jamais alimentées, dans un emballage d'usine scellé Mitsubishi Electric.

Pour la maintenance des équipements où la machine a été initialement construite autour du HC-KFS73K, c'est le chemin de remplacement direct. L'unité est expédiée neuve, dans son emballage Mitsubishi d'origine, avec la clavette incluse. L'expédition accélérée gratuite est incluse dans cette annonce. Les commandes internationales sont expédiées via DHL Express, FedEx International Priority ou UPS Express avec suivi complet de l'expédition à la livraison. Les unités en stock sont expédiées le jour ouvrable même pour les commandes reçues avant la coupure quotidienne des transporteurs.

FAQ

Q1 : L'arbre de mon moteur existant est lisse (pas de rainure de clavette), mais la machine utilise un moyeu de couplage serré. Puis-je substituer la version à clavette HC-KFS73K sans modifier la machine ?

Pas sans remplacer ou modifier le moyeu de couplage. L'arbre à clavette du HC-KFS73K nécessite un moyeu de couplage avec une rainure de clavette correspondante usinée dans son alésage — un moyeu à alésage lisse conçu pour un arbre lisse n'accueillera pas correctement la clavette, et forcer l'assemblage endommagerait le logement de la clavette ou laisserait la clavette dépasser de la surface de l'arbre où elle ne peut pas dégager l'alésage du moyeu. Si le couplage existant de la machine est de type à serrage à alésage lisse conçu pour le HC-KFS73 (arbre lisse), le remplacement correct est la version à arbre lisse HC-KFS73. Si la machine utilise un moyeu de couplage à clavette — ce qui explique pourquoi le HC-KFS73K a été spécifié à l'origine — alors le HC-KFS73K est le remplacement correct et le moyeu existant l'acceptera directement.

Q2 : Quelle est la différence entre le HC-KFS73K et le HC-MFS73K ? Les deux sont des servomoteurs Mitsubishi de 750W avec arbres à clavette.

Les deux moteurs partagent la même puissance nominale (750W), le même encodeur absolu 17 bits et une configuration d'arbre à clavette, mais ils appartiennent à des classes d'inertie différentes et utilisent des amplificateurs différents. Le HC-KFS73K est un moteur à faible inertie de la série HC-KFS, compatible avec la famille d'amplificateurs MR-J2S-70. Le HC-MFS73K est un moteur à ultra-faible inertie de la série HC-MFS, également compatible avec la famille d'amplificateurs MR-J2S-70, mais avec un moment d'inertie de rotor considérablement plus faible. Les deux moteurs diffèrent également par leur courant nominal (HC-KFS73K : 5,8A ; HC-MFS73K : 5,1A) et par leurs dimensions physiques, ce qui les rend non interchangeables au niveau de la bride et du couplage sans modification de la machine. Dans un contexte de maintenance, remplacez le moteur défaillant par la pièce portant exactement le même numéro que celui indiqué sur la plaque signalétique du moteur — ne substituez pas entre les séries d'inertie, même à la même puissance.

Q3 : Le HC-KFS73K nécessite-t-il un refroidissement externe, ou est-il autonome ?

Le HC-KFS73K utilise un refroidissement par ventilateur — un ventilateur interne intégré à l'ensemble moteur fait circuler l'air sur les éléments thermiques du moteur pendant le fonctionnement. Ceci est distinct de la construction auto-refroidie (totalement fermée, sans ventilation forcée) utilisée dans certaines autres variantes de la série HC. Les moteurs refroidis par ventilateur sont entièrement autonomes en termes de besoin de refroidissement — aucune alimentation d'air externe, aucun circuit de refroidissement par eau ou flux d'air forcé provenant du boîtier de la machine n'est nécessaire. Le moteur génère son propre flux d'air en interne. Ce que l'installation doit fournir, c'est un environnement dans la plage de température ambiante nominale du moteur (0°C à +40°C) avec un dégagement suffisant autour du corps du moteur pour que la dissipation de chaleur du ventilateur fonctionne efficacement. N'installez pas le moteur dans un boîtier scellé qui piège la chaleur que le ventilateur est conçu pour dissiper.

Q4 : Le moteur n'a pas de frein électromagnétique. Qu'est-ce qui maintient l'axe en position lorsque la machine est arrêtée ou hors tension ?

Sans frein intégré, le HC-KFS73K maintient sa position exclusivement par contrôle servo actif — l'amplificateur alimente les enroulements du moteur pour maintenir la position commandée tant que le servo est activé. Lorsque le servo est désactivé ou que l'alimentation est coupée, il n'y a aucune retenue mécanique sur l'arbre moteur. Que cela soit acceptable dépend entièrement de l'application : les axes horizontaux avec des charges équilibrées ne posent aucun problème lorsque le servo est désactivé, car aucune force ne pousse l'axe à bouger. Les axes verticaux ou les axes avec une charge déséquilibrée sont le cas courant où la configuration sans frein nécessite une considération supplémentaire — soit un contrepoids dans la conception de la machine, un frein externe séparé, soit l'utilisation de la variante HC-KFS73BK (arbre à clavette, avec frein électromagnétique) qui assure un verrouillage mécanique de l'arbre lors de la mise hors tension.

Q5 : L'amplificateur MR-J2S-70A pilotant le HC-KFS73K peut-il être remplacé par un amplificateur MR-J4 de génération actuelle ?

Un échange direct de câble et d'alimentation entre un amplificateur MR-J4 et le moteur HC-KFS73K n'est pas possible sans matériel d'adaptation, car le MR-J4 utilise un protocole de communication d'encodeur différent de celui de l'encodeur intégré du HC-KFS73K. Mitsubishi Electric a développé un chemin de migration documenté utilisant des servomoteurs MR-J4-DU_B-RJ020 combinés à des kits de câblage de renouvellement MR-J2S, qui permet aux entraînements MR-J4 de contrôler certains anciens moteurs de la série HC. Si une mise à niveau de la plateforme d'amplificateur est évaluée pour une machine existante utilisant des moteurs HC-KFS73K, confirmez la compatibilité spécifique de l'outil de renouvellement avec le support technique de Mitsubishi Electric avant de vous engager dans l'achat du matériel — la version du logiciel de l'amplificateur et le numéro de pièce de l'outil de renouvellement doivent être correctement appariés pour que la combinaison fonctionne. Pour un remplacement de moteur simple où l'amplificateur MR-J2S-70 existant est fonctionnel, le remplacement du moteur seul par un autre HC-KFS73K est la voie la plus rapide et la moins risquée.
