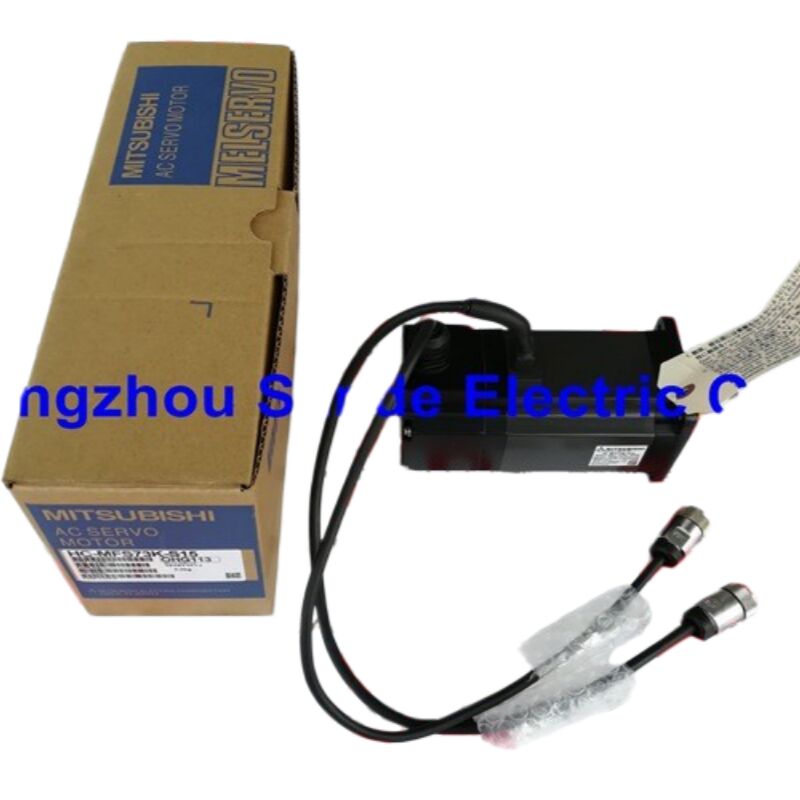

Moteur servo industriel
>
|
| Lieu d'origine | Japon |
| Nom de marque | MITSUBISHI |
| Certification | CE ROHS |
| Numéro de modèle | HC-MFS73K-S15 |
Marque:Mitsubishi électrique
Série:Les produits doivent être présentés dans un emballage de qualité supérieure à la valeur de l'échantillon.
Numéro de la partie:Le nombre d'étoiles est déterminé par le nombre de points de contact.
Condition:Nouveau dans la boîte
Disponibilité:En stock Expédition rapide
Lorsque la précision de positionnement et la réponse dynamique sont importantes, ainsi que dans les applications d'automatisation les plus sérieuses,Le moteur au bout de la boucle de servo porte plus de poids que les gens lui donnent crédit pour. LeLe nombre de véhicules à moteur est déterminé par le nombre de véhicules à moteur.est un servo-moteur à courant alternatif de la série HC-MFS de Mitsubishi Electric: très faible inertie, corps compact et 750 watts de puissance de sortie continue qui dépasse largement sa taille physique.
C'est un moteur qui appartient à une machine-outil, un système de pick-and-place, une ligne de manutention de semi-conducteurs, ou toute application d'automatisation de précision qui exige serré,positionnement répétable sans la complexité mécanique d'un groupe motopropulseur à haute inertieIl s'accorde directement avec les servo-amplificateurs de la série MR-J2S de Mitsubishi et s'intègre dans l'écosystème complet de MELSERVO sans devinettes de compatibilité.
| Paramètre | Valeur |
|---|---|
| Modèle | Le nombre d'étoiles est déterminé par le nombre de points de contact. |
| Série | HC-MFS (inertie ultra-faible, capacité réduite) |
| Résultats nominaux | 750 W (0,75 kW) |
| Puissance d'entrée | Le courant alternatif à trois phases 117V |
| Courant d'entrée nominal | 5.2A |
| Vitesse nominale | 3,000 r/min |
| Vitesse maximale | 4,500 tours/min |
| Vitesse maximale instantanée | 5,175 tours/min |
| Courant nominal | 5.1A |
| Courant de pointe | 18.0A |
| Moment d'inertie | 0.6 × 10−4 kg·m2 (3,28 oz·in2) |
| Fréquence électromagnétique | Installé |
| Fin de l'arbre | Portée (suffixe K) avec extrémité spéciale de l'arbre (S15) |
| Classe de tension | 200 V courant alternatif |
| Les commentaires | Encodeur |
| Amplificateurs compatibles | Les données de l'échantillon doivent être présentées à l'échantillon. |
Les données proviennent des spécifications du produit Mitsubishi Electric HC-MFS.
La ligne HC-MFS a été conçue spécifiquement autour d'une priorité de conception:réduire l'inertie du rotor sans sacrifier le couple de sortieCette décision a des conséquences en aval dans toute la boucle de servo et elles sont toutes positives.
Les rotors à faible inertie réagissent plus rapidement aux commandes de vitesse et de position.ce qui signifie des temps de cycle plus rapides et un comportement de réglage plus serré sur les mouvements point à pointPour les applications qui exécutent des centaines ou des milliers de cycles de positionnement par poste, cette réactivité se traduit par des gains réels de débit.
LeHC-MFS73Ksits at the top of the HC-MFS small-capacity range at 750W — enough output for demanding single-axis applications while keeping the motor body compact enough to fit in space-constrained machine designs.
LeLe K.dans HC-MFS73K indique uneFin de l'arbre de la clé- l'arbre du moteur comporte une fente de serrure usinée pour l'accouplement mécanique à poulies, boîtes de vitesses ou accouplements.C'est la configuration préférée lorsque la transmission de couple sans contre-réaction est importante et que l'application nécessite une interface mécanique à clé.
LeS15La désignation désigne unespécification spéciale de l'extrémité de l'arbreSi vous remplacez un HC-MFS73K-S15 existant, il est préférable de le remplacer par un HC-MFS73.le suffixe S15 fait partie des spécifications exactes confirmer qu'il correspond à votre demande avant de commander.
Lefreinage électromagnétique(indiqué par la caractéristique B dans le présent modèle) est intégré dans le boîtier du moteur et s'allume lorsque la puissance est retirée, fournissant une capacité de maintien de la charge sur les axes verticaux, des applications de serrage,ou toute installation où l'axe doit rester en position sans puissance moteur active.
Le HC-MFS73K-S15 est conçu pour fonctionner avec les servo-amplificateurs de la série MR-J2S suivants:
| Modèle d'amplificateur | Le type |
|---|---|
| Les données de l'échantillon sont fournies par les autorités compétentes. | Servo-amplificateurs à courant alternatif à usage général |
| Le numéro de référence est le MR-J2S-70B. | Amplificateur compatible avec SSCNET |
| Les données sont fournies à l'adresse suivante: | Amplificateur à boucle fermée |
| Le numéro de série MR-J2S-70CP | Boucle entièrement fermée avec SSCNET |
La connexion se fait par deux interfaces:câble de rétroaction du codeurse connecte au port CN2 de l'amplificateur, et lecâble d'alimentationLes câbles doivent être spécifiés selon les directives de compatibilité des câbles de Mitsubishi Electric pour la série MR-J2S.
Le HC-MFS73K-S15 est à la maison dans un large éventail d'applications de mouvement de précision:
Machines à outils CNC¢ Les entraînements d'axe sur les centres de fraisage, de tournage et de meulage où la répétabilité du positionnement et la qualité de la finition de la surface dépendent d'un contrôle de vitesse strict et d'un dépôt rapide.
Robots de sélection et de placement et robots SCARALes configurations de bras légers bénéficient d'une faible inertie du rotor, qui maintient des ratios d'inertie réfléchie favorables et permet des profils de mouvement plus agressifs.
Fabrication de semi-conducteurs et d'électronique¢ Systèmes de manipulation des plaquettes, de collage sous pression et d'inspection fonctionnant avec un positionnement continu à haut cycle dans des environnements de salle blanche.
Machines et appareils pour l'emballageLes lignes de remplissage, d'étiquetage et les érigateurs de boîtes où le positionnement précis et l'accélération rapide entre les stations entraînent le débit.
Systèmes de découpe et de gravure au laser¢ Les entraînements de portique XY où la précision du chemin et la douceur de la vitesse déterminent directement la qualité de coupe.
Cette unité s'en vanouveau dans l'emballage original de Mitsubishi ElectricL'expédition rapide est disponible pour les unités en stock. La plupart des commandes sont traitées dans un jour ouvrable. L'expédition internationale par DHL, FedEx et UPS avec suivi complet est disponible dans le monde entier.
Pour les commandes en vrac, la livraison prévue ou les exigences d'approvisionnement OEM, contactez-nous directement pour la confirmation des délais et des prix.
Q1: de quel servo-amplificateur ai-je besoin pour faire tourner le HC-MFS73K-S15?
Le HC-MFS73K-S15 est conçu pour fonctionner avec les amplificateurs de la série MR-J2S-70 de Mitsubishi, en particulier les amplificateurs MR-J2S-70A (destination générale), MR-J2S-70B (SSCNET), MR-J2S-70CL (boucle fermée complète),et MR-J2S-70CP (en boucle fermée complète avec SSCNET)La valeur "70" dans le modèle d'amplificateur correspond à la classe de sortie de 750 W de ce moteur.L'utilisation d'un amplificateur en dehors de ce groupe de compatibilité n'est pas recommandée et peut entraîner des problèmes de configuration des paramètres ou des dommages matériels.
Q2: Ce moteur est-il équipé d'un frein électromagnétique et comment fonctionne-t-il?
Le HC-MFS73K-S15 comprend un frein électromagnétique intégré.frein à défaut, à ressortqui s'allume automatiquement lorsque l'alimentation de la bobine de freinage est retirée.capacité de chargesur les axes verticaux ou en position serrée non pour le freinage dynamique pendant le mouvement. Le frein doit être relâché (enroulé) avant que le moteur n'entre en action avec une commande de mouvement.La tentative de faire fonctionner le moteur contre un frein activé provoquera des dommages mécaniques et annulera la garantie.
Q3: Que signifie la spécification de l'arbre S15 et est-elle interchangeable avec un HC-MFS73K standard?
LeSuffixe S15identifie une configuration spéciale de l'extrémité de l'arbre dans la structure du produit de Mitsubishi Electric.les dimensions physiques de l'arbre ou la géométrie de l'interface peuvent différer de la variante standardSi vous remplacez une HC-MFS73K-S15 existante dans une machine, la spécification S15 doit correspondre exactement pour assurer la compatibilité mécanique avec votre coupleur, poulie ou boîte de vitesses.Ne pas remplacer un HC-MFS73K standard sans confirmer la compatibilité de l'arbre avec votre conception mécanique.
Q4: Le HC-MFS73K-S15 est-il toujours en production et y a-t-il des pièces de rechange disponibles?
Le HC-MFS73K-S15 est répertorié commeproduit interrompuCependant, les unités neufs en boîte restent disponibles auprès de fournisseurs d'automatisation industrielle agréés et spécialisés qui desservent la base installée de systèmes basés sur MR-J2S.Si votre machine fonctionne encore amplificateurs MR-J2S et ce moteur est la partie spécifiée, sourcing a new spare now rather than waiting until a failure occurs is the practical approach — availability of discontinued Mitsubishi servo motors tends to tighten over time as stock is absorbed by maintenance demand.
Q5: Comment connecter le codeur et les câbles d'alimentation sur le HC-MFS73K-S15?
Le moteur utilise deux connexions.câble de rétroaction du codeurse connecte au port CN2 du servo-amplificateur MR-J2S, utilisez uniquement des câbles encodeurs spécifiés par Mitsubishi pour cette connexion, car le blindage du câble et la fixation du connecteur sont essentiels à l'intégrité du signal.Leconnexion électriqueest fabriqué à travers trois terminaisons de vis sur le corps du moteur, étiquetéU, V et W, qui correspondent aux bornes de sortie triphasées du servo-amplificateur.Consultez toujours le manuel d'installation du servo-amplificateur MR-J2S et le schéma de câblage de la série HC-MFS avant de procéder aux connexions, et assurez-vous que toute l'alimentation est isolée avant de manipuler les bornes.
