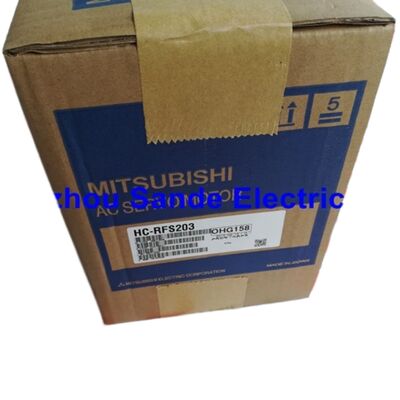

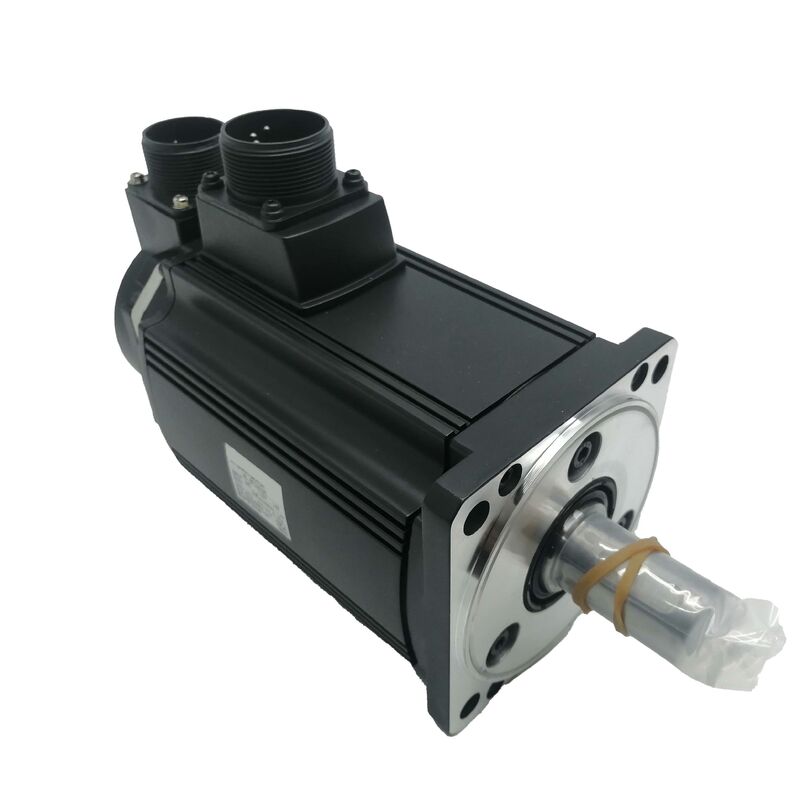

Nouveau servomoteur AC Mitsubishi HC-RFS203 — 2 kW à inertie ultra-faible, 3000 tr/min, encodeur 17 bits | Livraison express gratuite

Marque : Mitsubishi Electric

Série : MELSERVO-J2-Super HC-RFS

Numéro de pièce : HC-RFS203 / HCRFS203

État : Neuf | Livraison express gratuite | En stock

Qu'est-ce qui distingue la série HC-RFS

Tous les servomoteurs de 2 kW ne sont pas conçus pour le même usage. Le Mitsubishi HC-RFS203 a été spécifiquement développé pour les applications où les cycles d'accélération et de décélération se produisent à haute fréquence — où le moteur démarre, s'arrête, inverse son sens et se repositionne des dizaines ou des centaines de fois par minute plutôt que de fonctionner à vitesse soutenue. Ce profil d'utilisation impose des exigences très différentes à un moteur par rapport à une application conventionnelle de broche ou de convoyeur.

Le choix d'ingénierie déterminant de la série HC-RFS est son inertie rotorique ultra-faible. Un rotor à faible inertie accélère et décélère plus rapidement pour un couple d'entrée donné, ce qui signifie des temps de positionnement plus courts, des cadences plus élevées et une énergie réduite dépensée par cycle de mouvement. Le compromis est que les rotors à faible inertie tolèrent moins l'inertie de charge réfléchie élevée sur l'arbre — mais dans les applications pour lesquelles ce moteur a été conçu, ce compromis est le bon. Les machines de transfert à haute fréquence, les mécanismes de prélèvement et de placement, les équipements d'indexation et les axes de positionnement à réponse rapide sont les domaines où le HC-RFS203 donne le meilleur de lui-même.

Spécifications techniques

Données techniques recoupées à partir de la documentation de la série MELSERVO-J2-Super de Mitsubishi Electric et des enregistrements vérifiés de fournisseurs spécialisés.

L'encodeur 17 bits — Précision qui se maintient à basse vitesse

L'une des caractéristiques opérationnelles les plus importantes du HC-RFS203 est son encodeur absolu série 17 bits, qui fournit 131 072 comptages de position discrets par révolution de l'arbre moteur.

Pour mettre cela en perspective : à cette résolution, chaque comptage d'encodeur représente environ 0,00275 degrés de rotation de l'arbre. Dans un axe linéaire typique entraîné par une vis à billes de pas de 10 mm avec un rapport de couplage de 1:1, cela se traduit par une granularité de rétroaction de position théorique d'environ 0,076 micromètres par comptage — un niveau de résolution qui n'est pas le facteur limitant dans un système mécanique réaliste.

L'importance pratique se fait sentir surtout à basse vitesse. Les systèmes servo avec des encodeurs à faible résolution produisent une rétroaction de vitesse hachée à des vitesses d'avance lentes car les comptages de position arrivent au contrôleur de manière peu fréquente et incohérente. La boucle de régulation de vitesse dispose de peu de données pour travailler et le résultat est une ondulation de vitesse visible — un problème qui affecte la finition de surface, la cohérence du processus et la répétabilité du positionnement à des vitesses d'avance lentes. L'encodeur 17 bits avec sa densité de comptage fine fournit à la boucle de régulation de vitesse des données de position riches et régulières, même à des vitesses d'arbre très lentes, ce qui permet le comportement à vitesse constante et fluide requis par les applications de précision.

L'encodeur est également de type absolu, ce qui signifie qu'il conserve la référence de position lors des cycles d'alimentation sans nécessiter de séquence de retour à la référence après chaque mise sous tension.

Inertie ultra-faible — Comprendre la spécification et ses implications

La désignation HC-RFS signale une inertie rotorique ultra-faible au sein de la famille de moteurs Mitsubishi MELSERVO-J2-Super. Comprendre ce que cela signifie en pratique — et où cela est important — est essentiel pour tirer le meilleur parti de ce moteur dans la conception d'un système.

Ce que permet la "faible inertie". L'inertie rotorique est la résistance que la masse en rotation du moteur oppose aux changements de vitesse. Un rotor à faible inertie nécessite moins de couple pour accélérer et décélérer à un rythme donné. Pour l'amplificateur servo entraînant le moteur, cela se traduit directement par une réponse plus rapide aux commandes de vitesse et de position. Le moteur peut suivre le profil de commande de plus près, ce qui réduit l'erreur de suivi et raccourcit le temps nécessaire pour atteindre et se stabiliser à une position cible.

Où cela s'applique. Les applications qui en bénéficient le plus sont celles avec des cycles de mouvement courts et répétés — tables d'indexation fonctionnant à plusieurs positions par seconde, machines d'emballage avec des cycles rapides de prélèvement et de placement, équipements d'impression nécessitant un enregistrement précis à des vitesses de ligne élevées, et équipements de manipulation de semi-conducteurs où le débit dépend de la minimisation du temps de mouvement par cycle.

Ce que cela exige de la charge. Les moteurs à inertie ultra-faible sont plus efficaces lorsque l'inertie de charge réfléchie sur l'arbre moteur est maintenue dans un multiple raisonnable de l'inertie propre du rotor du moteur. La documentation MELSERVO-J2-Super de Mitsubishi fournit des directives sur le rapport d'inertie charge/moteur pour chaque modèle de moteur. Lorsque l'inertie de charge est élevée et inévitable, un réducteur peut être utilisé pour réduire l'inertie réfléchie sur l'arbre moteur — une approche courante lors du couplage d'un moteur de la série HC-RFS à un mécanisme de charge plus lourd.

HC-RFS dans le contexte de la famille J2-Super

La série MELSERVO-J2-Super a établi plusieurs sous-familles de moteurs distinctes avec différentes caractéristiques d'inertie, chacune optimisée pour une classe d'application différente :

HC-KFS / HC-MFS — moteurs à faible inertie de petite capacité dans la gamme 50W à 750W, utilisés dans les axes légers et les petites machines

HC-SFS — gamme de capacité moyenne à inertie standard couvrant les applications où les charges réfléchies plus élevées sont typiques et où les performances à vitesse constante et fluide sont prioritaires

HC-RFS — gamme de capacité moyenne à inertie ultra-faible (y compris les HC-RFS153, HC-RFS203, HC-RFS353, HC-RFS503) pour le fonctionnement à haute fréquence et les profils d'accélération exigeants

HC-LFS / HC-UFS — modèles de plus grande capacité pour les entraînements d'axes plus grands et les applications spéciales

Le HC-RFS203 se situe au niveau de 2 kW dans le groupe à inertie ultra-faible, associé à l'amplificateur MR-J2S-200A/B. Ses frères et sœurs de la même série — HC-RFS153 (1,5 kW) et HC-RFS353 (3,5 kW) — couvrent des niveaux de puissance adjacents où la même caractéristique d'inertie ultra-faible est nécessaire à différentes puissances nominales.

Compatibilité et association d'amplificateurs

Le HC-RFS203 est conçu pour être utilisé avec les amplificateurs de la série MELSERVO-J2-Super de Mitsubishi. L'association standard pour le fonctionnement en classe 200V est le MR-J2S-200A (contrôle de position, de vitesse et de couple, interface par impulsions/analogique) ou le MR-J2S-200B (compatible SSCNET). Les variantes CP et CL de la même plateforme 200A prennent en charge CC-Link et d'autres interfaces de communication dans la même liste de compatibilité moteur.

Note importante sur la migration : Mitsubishi a publié un programme officiel de renouvellement J2S qui associe les moteurs de la série HC-RFS à leurs équivalents successeurs de la série HG-SR pour les clients qui migrent des installations MELSERVO-J2-Super vieillissantes vers le matériel MELSERVO-J4 de génération actuelle. La série HC-RFS et ses amplificateurs MR-J2S compatibles sont des produits OEM discontinués. Les machines fonctionnant encore avec cette plateforme sont généralement entretenues via des surplus spécialisés plutôt que par des approvisionnements OEM neufs. La combinaison moteur et amplificateur continue de fonctionner pleinement selon les spécifications lorsqu'elle est fournie en tant qu'unité de surplus testée, et le remplacement par le numéro de pièce d'origine reste le chemin de maintenance le plus simple pour la base installée.

État et disponibilité

Cette annonce concerne des unités neuves HC-RFS203. Les servomoteurs Mitsubishi en stock neuf ancien (NOS) sont disponibles auprès de distributeurs spécialisés en automatisation industrielle qui maintiennent un inventaire provenant de la période de production active du produit. Les unités neuves n'ont jamais été installées dans une machine et conservent leur emballage d'origine d'usine, la protection d'arbre et les capuchons de connecteur.

Pour les applications où une unité neuve est essentielle — exigences de garantie, installations critiques de nouvelles constructions, ou situations où le moteur sera stocké comme pièce de rechange en attente — le stock neuf est le choix approprié. Lorsque le coût est la principale considération et que le moteur sera installé directement, les unités de surplus entièrement testées offrent des performances fonctionnelles comparables à un coût inférieur.

La livraison express gratuite

est incluse dans cette annonce. Pour les destinations internationales, le délai de livraison et les options de transporteur varient — contactez-nous avant de commander pour confirmer les arrangements de livraison pour votre région.

FAQ

Q1 : Le HC-RFS203 est décrit comme "à inertie ultra-faible". Quel rapport d'inertie charge/moteur est acceptable pour ce moteur ?

La documentation MELSERVO-J2-Super de Mitsubishi spécifie un rapport d'inertie charge/moteur recommandé allant jusqu'à 30 fois l'inertie propre du rotor du moteur pour la série HC-RFS. Le fonctionnement dans ces limites garantit que les fonctions d'auto-réglage et de réglage de gain de l'amplificateur servo peuvent maintenir des performances stables en boucle fermée sur toute la plage de vitesse et d'accélération. Lorsque le rapport d'inertie de charge dépasse 30 fois, Mitsubishi conseille de contacter son support technique pour évaluer si l'application peut être prise en charge avec des réglages de gain spécifiques, des modifications mécaniques ou une sélection de moteur différente. En pratique, si votre application présente une inertie de charge réfléchie élevée sur l'arbre moteur — par exemple, une table rotative lourde couplée directement — un réducteur entre le moteur et la charge est une solution plus efficace que de simplement accepter un rapport d'inertie élevé.

Q2 : Le HC-RFS203 est-il livré avec un encodeur absolu, et cela signifie-t-il qu'aucune batterie n'est nécessaire au niveau de l'amplificateur ?

Le HC-RFS203 est équipé en standard d'un encodeur absolu série 17 bits. L'encodeur absolu conserve les informations de position sur un seul tour à l'intérieur de l'encodeur lui-même. Cependant, pour la conservation de la position absolue sur plusieurs tours — ce qui permet au contrôleur de connaître la position de l'axe lors des coupures de courant dans les machines ayant plus d'un tour de déplacement par axe — l'amplificateur de la série MR-J2S nécessite une batterie externe (MR-BAT) connectée au connecteur de batterie de l'amplificateur. La propriété absolue de l'encodeur gère la résolution de position sur un seul tour ; la batterie de l'amplificateur gère le comptage de révolutions sur plusieurs tours pendant les intervalles de coupure de courant. Si la batterie MR-BAT n'est pas installée ou est déchargée lors de la mise hors tension, les données de position absolue sur plusieurs tours sont perdues et un retour à la référence sera nécessaire lors de la prochaine mise sous tension. La batterie est un article d'entretien standard sur toute installation MELSERVO-J2-Super utilisant des moteurs de type absolu.

Q3 : Quelle est la différence entre le HC-RFS203 et le HC-SFS203, et peuvent-ils être utilisés de manière interchangeable ?

Les deux moteurs partagent la même puissance nominale de 2 kW et la même vitesse nominale de 3 000 tr/min, et tous deux sont compatibles avec l'amplificateur MR-J2S-200A. La différence clé réside dans l'inertie du rotor et les caractéristiques de performance qui en résultent. Le HC-SFS203 est un moteur à inertie standard adapté aux applications avec une inertie de charge modérée et des exigences de performance à vitesse constante et fluide sous charge. Le HC-RFS203 est la variante à inertie ultra-faible conçue spécifiquement pour les cycles d'accélération et de décélération à haute fréquence. Les deux moteurs sont électriquement compatibles avec le même amplificateur, mais mécaniquement, ils ont des dimensions de bride et des configurations d'arbre différentes — ils ne sont pas physiquement interchangeables sans vérifier les dimensions de montage par rapport à l'interface de montage moteur de la machine. Si vous remplacez l'un par l'autre, vérifiez les dimensions du châssis, le diamètre de l'arbre et la compatibilité du câble de l'encodeur avant de commander, ou consultez la documentation de renouvellement Mitsubishi J2S pour les associations de remplacement vérifiées.

Q4 : Quel est le chemin de migration si l'amplificateur MR-J2S-200A n'est pas non plus disponible et que tout l'axe servo doit être remplacé ?

Mitsubishi Electric a publié un guide de migration officiel — le MELSERVO-J2S/J2M Renewal Guide — qui couvre le chemin de remplacement complet des moteurs de la série HC-RFS et des amplificateurs MR-J2S par des équivalents de génération actuelle. Le chemin de mise à niveau principal remplace l'amplificateur MR-J2S-200A par le MR-J4-200A et associe le moteur HC-RFS203 à l'équivalent de la série HG-SR. Ce remplacement implique l'utilisation d'un kit de renouvellement Mitsubishi qui adapte le faisceau de câblage existant de la machine au brochage du nouveau connecteur de l'amplificateur, évitant ainsi de devoir recâbler la machine à partir de zéro. Le guide spécifie les numéros de pièce exacts des kits de renouvellement, les associations de remplacement de moteurs et les notes importantes concernant les différences de caractéristiques de couple et de rapports d'inertie entre les composants d'origine et de remplacement. Pour toute machine où le moteur et l'amplificateur doivent être remplacés simultanément, il est fortement recommandé d'utiliser la documentation de renouvellement et de suivre la configuration du kit spécifiée par Mitsubishi plutôt qu'une substitution de composants ad hoc.
