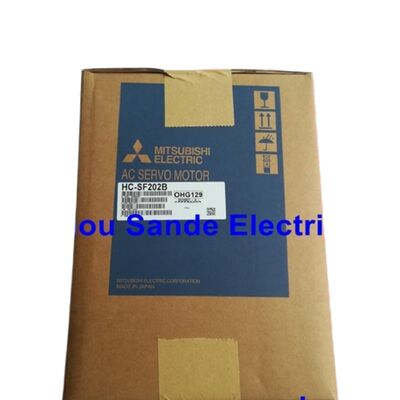

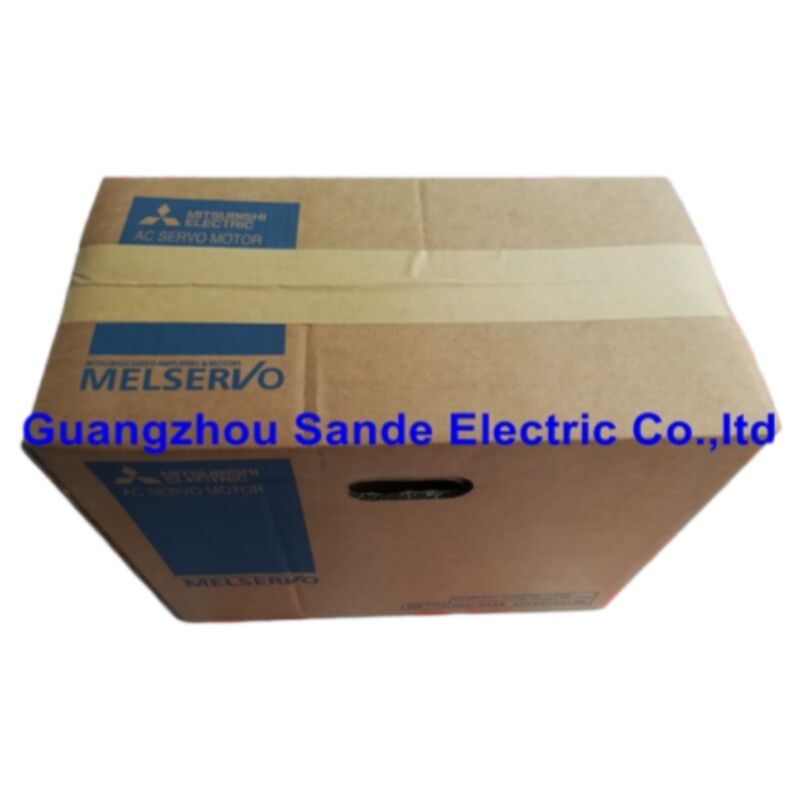

Mitsubishi HC-SF202B (HCSF202B) — Servomoteur AC MELSERVO J2 2kW avec frein électromagnétique, arbre droit

Identification de la pièce

Numéro de pièce : HC-SF202B (HCSF202B)

Série : Mitsubishi MELSERVO-J2 — Série HC-SF

Classification : Moteur servo sans balais AC à inertie moyenne et capacité moyenne avec frein électromagnétique

Classe de tension : Classe 200V AC

Aperçu

La série HC-SF constitue la base de la plateforme servo MELSERVO J2 de Mitsubishi — une génération de moteurs de qualité machine-outil qui a défini l'application des entraînements d'axes à inertie moyenne dans les centres d'usinage verticaux, les tours CNC et les lignes de transfert multi-axes pendant plus d'une décennie. Le HC-SF202B est la variante avec frein de 2 kW de cette famille : la même conception de rotor à inertie moyenne qui a fait de la série HC-SF le choix standard pour le couplage direct à vis à billes, désormais équipée d'un frein de maintien électromagnétique à ressort intégré en usine.

Ce qui distingue le HC-SF202B de son homologue sans frein (HC-SF202) n'est pas une différence de performance — le couple nominal, la vitesse et les spécifications de l'encodeur sont identiques. Le frein ajoute un mécanisme de sécurité qui maintient l'arbre du moteur immobile lorsque le variateur est désactivé. Cette seule addition modifie l'endroit où le moteur peut être déployé : axes verticaux, porte-pièces inclinés, changeurs d'outils chargés par gravité, et tout axe où une chute incontrôlée ou un glissement lors d'une coupure de courant serait dangereux ou dommageable. Sur un axe Z de centre d'usinage horizontal, par exemple, le frein électromagnétique n'est pas facultatif — il est requis par la conception sécuritaire de la machine.

La série HC-SF représente la génération MELSERVO-J2 (pas J2S). Son encodeur, ses connecteurs et son interface d'amplificateur sont adaptés aux familles d'amplificateurs MR-J2-A, MR-J2-B et MR-J2-C. Les acheteurs qui migrent ou maintiennent des installations existantes de l'ère J2 trouveront que le HC-SF202B est le bon moteur de remplacement — pas le HC-SFS202B ultérieur, qui appartient à la série J2S et utilise des connecteurs différents et un encodeur 17 bits à plus haute résolution qui n'est pas rétrocompatible avec les amplificateurs MR-J2.

Spécifications techniques

Le frein électromagnétique : comment il fonctionne et pourquoi il est important

Le frein intégré au HC-SF202B est de type à ressort, à libération par alimentation — ce qui signifie que le frein s'engage automatiquement lorsque l'alimentation est coupée et ne se libère que lorsqu'une alimentation de 24V DC est appliquée à la bobine du frein. Ceci est délibéré. Dans toute application où une perte de courant pourrait entraîner le mouvement de l'axe sous l'effet de la gravité ou de l'inertie résiduelle, un système qui nécessite une alimentation pour engager un frein est intrinsèquement dangereux. Le frein du HC-SF202B fonctionne sur la logique opposée : pas d'alimentation signifie frein activé.

En fonctionnement normal, la commande numérique ou l'amplificateur servo applique 24V DC à la bobine du frein dans le cadre de la séquence d'activation du servo. Le frein se libère et le moteur tourne librement sous le contrôle du servo. Lorsque l'axe est arrêté — que ce soit en fin de cycle, lors d'un arrêt d'urgence, ou après une coupure de courant — la bobine du frein est désactivée et le ressort d'embrayage s'engage en quelques millisecondes, maintenant l'arbre en position.

Trois points sont essentiels pour une intégration correcte du frein :

Le frein est un dispositif de maintien, pas un mécanisme de freinage dynamique. Il est conçu pour maintenir la charge statique de l'arbre une fois que le moteur a été arrêté par le freinage dynamique de l'amplificateur. Appliquer le frein électromagnétique à un arbre en rotation à grande vitesse — comme lors d'un arrêt d'urgence brutal sans commande préalable de décélération contrôlée — dépasse son intention de conception et dégrade rapidement la durée de vie du frein. Les constructeurs de machines doivent configurer la séquence d'arrêt d'urgence pour permettre une courte période de décélération (généralement moins de 200 ms à vitesse nominale) avant l'application du frein.

Un absorbeur de surtension ou une diode de roue libre est requis aux bornes de la bobine du frein. Lorsque l'alimentation 24V DC est interrompue, la bobine du frein génère une surtension lorsque son champ magnétique s'effondre. Sans circuit de suppression, cette surtension peut endommager le relais ou le transistor de sortie qui alimente le frein. Le manuel d'instructions de Mitsubishi pour la série HC-SF exige explicitement cette suppression, et le schéma de câblage du circuit de freinage dans le manuel de l'amplificateur montre le bon emplacement.

Pour les applications d'axes verticaux, le couple de maintien du frein doit être vérifié par rapport au couple déséquilibré de l'axe. Les recommandations de Mitsubishi pour la série J2 indiquent que le couple déséquilibré sur un axe vertical doit être maintenu à un niveau égal ou inférieur à 70 % du couple nominal du moteur. Le frein électromagnétique doit également avoir un couple de maintien suffisant pour retenir la charge de l'axe dans toutes les conditions statiques, y compris le poids maximal de la pièce. Si l'exigence de maintien de l'axe dépasse la capacité statique du frein, un frein d'axe mécanique supplémentaire ou un contrepoids doit être fourni.

Amplificateurs MELSERVO-J2 compatibles

Le HC-SF202B est conçu pour et compatible avec les amplificateurs servo de la série MR-J2. La classe 200W de cette famille couvre les variantes suivantes :

Les trois sont adaptés à la puissance de 2 kW du HC-SF202B et à l'interface d'encodeur de l'ère MR-J2. La principale distinction entre les variantes est l'interface de commande : la variante A accepte les commandes de train d'impulsions et de vitesse/couple analogiques de tout contrôleur compatible, tandis que la variante B communique via le bus série haut débit SSCNET de Mitsubishi avec un contrôleur de mouvement A171SH, A172SH, A173UH, Q172 ou Q173. La variante C comprend une table de points interne qui permet au moteur d'exécuter des séquences de positionnement stockées sans nécessiter de contrôleur de mouvement.

Les moteurs de la série HC-SF ne sont pas compatibles avec les amplificateurs MR-J2S (la série Super ultérieure). L'amplificateur J2S nécessite l'interface d'encodeur 17 bits utilisée par les moteurs HC-SFS. Le raccordement d'un HC-SF202B à un amplificateur MR-J2S entraînera une erreur de communication de l'encodeur lors de l'initialisation.

HC-SF202B en service : applications et types d'axes

Axe Z de centre d'usinage vertical CNC. L'axe Z est l'application type pour un servomoteur équipé d'un frein. La tête de broche et l'ensemble de la broche peuvent peser de 50 à 200 kg selon la taille de la machine ; sans axe motorisé ou frein engagé, la gravité agit en permanence sur ce poids. Le frein de sécurité du HC-SF202B garantit que l'axe Z reste exactement là où il a été commandé, même lors d'une coupure de courant, d'un arrêt programmé ou d'un arrêt d'urgence déclenché par une fonction de sécurité.

Axe rotatif de palette de centre d'usinage horizontal. Le porte-pièces de type tombeau sur un quatrième axe de HMC supporte une masse considérable. Lorsque l'axe est indexé et serré à une station, le frein électromagnétique ajoute une couche de rétention secondaire — particulièrement utile lors de coupes lourdes agressives où les vibrations résiduelles du processus de coupe pourraient autrement induire des micro-mouvements sur un axe verrouillé par servo mais sans frein.

Axes d'articulation de robot. Les articulations d'épaule et de coude de robot nécessitent que l'arbre soit maintenu positivement lorsque l'alimentation est coupée, à la fois pour la sécurité et pour éviter que la structure du robot ne s'affaisse sous son propre poids. Le HC-SF202B est proportionné pour les articulations de robot à charge moyenne dans la gamme de 2 kW.

Portique de manutention avec déplacement vertical. Les portiques de transfert soulevant des pièces ou des outils verticalement entre les stations de processus nécessitent un maintien fiable lorsque le portique est stationnaire. Le HC-SF202B assure cela au niveau du moteur, complétant (sans remplacer) tout système de serrage au niveau de la machine ou systèmes de butée mécanique.

Contexte de génération de la série HC-SF : J2 vs J2S

Comprendre pourquoi le HC-SF202B reste très demandé malgré son arrêt de production nécessite un bref aperçu de l'historique des générations de servos Mitsubishi.

La série MELSERVO-J2 — qui englobe les familles de moteurs HC-SF, HC-RF, HC-UF, HA-FF et HC-MF avec les amplificateurs MR-J2-A/B/C — a été lancée à la fin des années 1990 et a été largement adoptée au début des années 2000. Son successeur, la série MELSERVO-J2S (Super), a introduit les familles HC-SFS/HC-RFS/HC-UFS avec des encodeurs 17 bits à plus haute résolution, des connecteurs mis à jour et des performances d'amplificateur améliorées. Mitsubishi a finalement arrêté la ligne de moteurs J2 à mesure que les séries J2S, puis J3 et J4 lui ont succédé.

La conséquence est que des milliers de machines fonctionnant avec des amplificateurs MR-J2 restent en service dans le monde entier — centres d'usinage CNC, lignes de transfert et machines spéciales dont la durée de vie est mesurée en décennies. Lorsque le moteur HC-SF202B d'origine s'use ou tombe en panne, les options sont : remplacer par un HC-SF202B d'origine neuf (en maintenant une compatibilité électrique totale), effectuer une migration amplificateur-et-moteur vers un système J4 de génération actuelle (coût et travail de remise en service importants), ou utiliser une unité réparée/reconditionnée. Pour la plupart des équipes de maintenance gérant une installation de production, un HC-SF202B d'origine neuf est la solution la plus pratique et la plus rentable.

Référence de variante : modèles 2 kW de la série HC-SF

Les quatre variantes offrent les mêmes performances électriques de 2 kW / 9,55 Nm / 2 000 tr/min. Le suffixe "B" identifie le frein électromagnétique ; "K" identifie l'arbre à clavette. Le HC-SF202B (arbre droit, frein, pas de clavette) est la configuration pour les trains d'entraînement à couplage par friction — l'approche recommandée pour les axes à vis à billes où un accouplement claveté transmettrait le faux-rond de l'arbre sous forme de charge radiale périodique.

Notes de stockage, de manipulation et de mise en service

Stockage. Les unités neuves doivent être stockées à l'intérieur, à l'abri de la condensation, de la lumière directe du soleil et des atmosphères corrosives. Faites tourner manuellement l'arbre du moteur sur plusieurs révolutions tous les trois à six mois pendant le stockage à long terme pour redistribuer la graisse des roulements. Les unités stockées pendant plus de deux ans doivent faire l'objet d'une vérification de la résistance d'isolement et du fonctionnement de l'encodeur avant l'installation.

Vérification de la bobine du frein avant installation. Avant de monter le moteur sur la machine, appliquez 24V DC aux bornes de la bobine du frein et confirmez que l'arbre tourne librement. Coupez l'alimentation et confirmez que l'arbre résiste à la rotation manuelle. Les deux fonctions peuvent être vérifiées en moins d'une minute avec un multimètre et une alimentation 24V, et confirment que le mécanisme de freinage n'a pas été endommagé ou bloqué pendant le stockage.

Entretien du connecteur Cannon. La série HC-SF utilise des connecteurs circulaires de type Cannon pour les câbles d'alimentation et d'encodeur. Ces connecteurs nécessitent que la bague à baïonnette soit complètement enclenchée et verrouillée. Un connecteur partiellement engagé passera les contrôles de continuité mais peut perdre le contact sous l'effet des vibrations — une cause fréquente d'alarmes de défaut d'encodeur intermittentes. Inspectez l'état de la bague de verrouillage du connecteur avant de brancher les câbles.

Après remplacement. L'encodeur absolu conserve les données de position sauvegardées par la batterie de l'amplificateur MR-J2. Lors de la première mise sous tension après le remplacement du moteur, le contrôleur émettra une alarme de perte de position absolue ou d'erreur d'encodeur absolu. Ceci est attendu : l'encodeur du nouveau moteur n'a pas de référence de position stockée. Suivez la procédure de retour à zéro de la machine telle que définie dans la documentation de maintenance de l'OEM pour rétablir la référence de position absolue, puis effacez l'alarme.

FAQ

Q1 : Quelle est la différence entre le HC-SF202B et le HC-SFS202B, et l'un peut-il être utilisé comme remplacement de l'autre ?

Il s'agit de deux servomoteurs distincts de différentes générations MELSERVO de Mitsubishi, et ils ne sont pas interchangeables. Le HC-SF202B appartient à la série originale MELSERVO-J2, utilise un encodeur absolu 14 bits (16 384 ppr) et se connecte aux amplificateurs MR-J2-A/B/C via des connecteurs circulaires de type Cannon. Le HC-SFS202B appartient à la série plus récente MELSERVO-J2S (Super), utilise un encodeur absolu 17 bits (131 072 ppr) et utilise également des connecteurs Cannon — mais le protocole de communication de l'encodeur est différent. Le raccordement d'un HC-SFS202B à un amplificateur MR-J2, ou d'un HC-SF202B à un amplificateur MR-J2S, entraînera une erreur d'encodeur lors de l'initialisation car les protocoles de l'amplificateur et de l'encodeur du moteur ne correspondent pas. La bonne approche est toujours de remplacer à l'identique : HC-SF202B par HC-SF202B pour les systèmes J2 existants. La migration vers la plateforme J2S ou J4 nécessite de changer à la fois le moteur et l'amplificateur.

Q2 : Quels modèles d'amplificateurs MR-J2 sont compatibles avec le HC-SF202B, et est-ce que le type d'interface (A, B ou C) utilisé a de l'importance ?

Le HC-SF202B est compatible avec les trois variantes d'interface d'amplificateur MR-J2 200W : MR-J2-200A (usage général analogique/impulsion), MR-J2-200B (bus SSCNET) et MR-J2-200C (contrôleur de positionnement intégré). Le moteur lui-même est électriquement identique dans les trois associations — il ne change pas en fonction de l'amplificateur auquel il est connecté. Le choix de la variante d'amplificateur dépend entièrement de l'architecture de contrôle de la machine : la variante A est pilotée par des commandes en train d'impulsions ou analogiques d'un CNC ou d'un automate programmable ; la variante B est pilotée via le bus haut débit SSCNET à partir d'un contrôleur de mouvement Mitsubishi ; et la variante C exécute des séquences de positionnement internes autonomes basées sur une table de points. Lors du remplacement d'un HC-SF202B défectueux dans une machine existante, le type d'amplificateur est déjà déterminé par la conception de la machine — il suffit de faire correspondre le moteur de remplacement à la variante d'amplificateur déjà installée.

Q3 : Comment le frein électromagnétique du HC-SF202B doit-il être câblé, et quelle protection de circuit est nécessaire ?

Le frein électromagnétique nécessite une alimentation séparée de 24V DC, indépendante de l'alimentation de l'encodeur ou de la commande. Le frein se libère lorsque 24V DC sont appliqués à la bobine, et s'engage (se bloque) lorsque cette alimentation est coupée. En pratique, l'alimentation du frein est commutée par une sortie relais de l'amplificateur servo ou du circuit de sécurité, qui est câblée pour couper l'alimentation du frein chaque fois que l'amplificateur émet une commande d'arrêt servo, qu'une urgence est déclenchée ou qu'une condition d'alarme se produit. Un absorbeur de surtension ou une diode de roue libre doit être connecté aux bornes de la bobine du frein pour supprimer la surtension lors de l'interruption de l'alimentation de la bobine — sans cela, la surtension inductive de la bobine peut endommager le relais de commutation ou le transistor au fil du temps. Les schémas de câblage de Mitsubishi pour la série MR-J2 montrent le bon emplacement : le composant de suppression se connecte directement aux bornes de la bobine, aussi près que possible du connecteur du moteur, et non aux bornes du contact du relais. Le câblage du circuit de freinage doit également être maintenu physiquement séparé du câble de l'encodeur pour éviter toute possibilité d'interférence inductive sur les fils du signal de l'encodeur.

Q4 : Après avoir installé un HC-SF202B en remplacement, l'amplificateur servo affiche une alarme d'erreur de position absolue. Est-ce attendu, et quelles étapes permettent de l'effacer ?

Oui, une alarme de perte de position absolue après le remplacement du moteur est tout à fait attendue et n'indique pas un défaut du moteur de remplacement ou de l'amplificateur. L'encodeur absolu du nouveau moteur n'a pas de référence de position d'origine stockée — la référence a été établie et stockée dans le moteur précédent, et a été perdue lors du retrait de ce moteur. Pour effacer l'alarme et rétablir le fonctionnement normal, l'axe doit être ramené à sa position de référence : passer la machine en mode manuel ou de jogging ; amener l'axe en toute sécurité à la position de référence ou d'origine de la machine en utilisant la procédure de retour à zéro manuelle de la machine ; à la position d'origine, exécuter la commande de réglage de la position d'origine via l'interface CNC ou le contrôleur pour enregistrer le comptage actuel de l'encodeur comme référence zéro de la machine. Une fois la référence stockée, l'alarme sera effacée et la position absolue sera conservée lors de tous les cycles d'alimentation ultérieurs sans nécessiter de répétition. L'interface spécifique pour la commande de réglage de la position d'origine varie selon le constructeur de la machine — consultez le manuel de maintenance de l'OEM pour la procédure exacte sur la machine concernée.

Q5 : Le HC-SF202B est indiqué comme arrêté. Comment un acheteur peut-il vérifier que les unités neuves proviennent bien de Mitsubishi et ne sont pas des contrefaçons ?

Le statut "arrêté" signifie que Mitsubishi Electric a cessé la production nouvelle — cela ne signifie pas que les stocks neufs d'origine n'existent plus. La vérification de l'authenticité implique plusieurs contrôles simples. Premièrement, inspectez la plaque signalétique du moteur : les unités authentiques de la série HC-SF de Mitsubishi sont fabriquées au Japon et portent une plaque signalétique indiquant l'entrée nominale (3AC, tension, courant), la sortie nominale, la vitesse nominale, l'indice de protection IP, la classe d'isolation, le numéro de série et la marque Mitsubishi Electric Japan. Deuxièmement, confirmez que le numéro de modèle sur la plaque signalétique correspond au numéro de pièce commandé — HC-SF202B, et non HC-SFS202B ou HC-SF202BK. Troisièmement, les boîtiers des connecteurs Cannon et les serre-câbles sur les unités authentiques sont moulés selon les spécifications de Mitsubishi ; des corps de connecteurs mal ajustés ou non conformes peuvent indiquer une unité reconditionnée ou mal représentée. Quatrièmement, demandez des documents sur l'origine de l'unité — les fournisseurs de surplus industriels réputés peuvent retracer les stocks jusqu'à leur origine. Enfin, pour les applications critiques où la vérification est essentielle, les tests de pré-installation de base comprennent : une vérification de la résistance d'isolement (phases du moteur par rapport à la terre), la continuité de la bobine du frein et une vérification de la communication de l'encodeur à la mise sous tension avec un amplificateur compatible avant que le moteur ne soit monté sur la machine.
