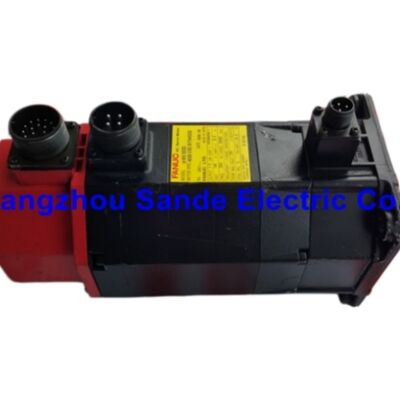

FANUC A06B-0162-B175#0006 — Moteur Servo AC Série Alpha αM6/3000, Arbre Cône, Frein, Encodeur Absolu αA64, Fils Volants

Référence Rapide

Numéro de Pièce : A06B-0162-B175#0006 (également référencé sous A06B0162B175#0006)

Modèle de Moteur : FANUC αM6/3000 — Série Alpha, sous-famille M

Configuration Clé : Arbre conique · Frein de maintien 24V DC · Encodeur absolu αA64 · Terminaison de câble à fils volants

Présentation du Produit

Le FANUC A06B-0162-B175#0006 est un servomoteur AC de 1,4 kW de la première génération de la série Alpha (α) de FANUC, spécifiquement de la sous-série αM — le groupe compact de taille moyenne développé pour les applications d'axes d'avance de machines-outils CNC. À son niveau le plus fondamental, il s'agit d'un corps de moteur αM6/3000 équipé de trois caractéristiques qui définissent ensemble le numéro de pièce complet : un arbre de sortie conique, un frein de maintien 24V DC à libération électrique, et une configuration de câble d'usine utilisant des fils volants (extrémités de fils nues sans connecteur moulé pré-installé). Ce dernier détail est ce qui distingue le #0006 des variantes B175 autrement identiques et fait de ce moteur le choix privilégié dans les constructions de machines OEM et les installations de faisceaux de câbles personnalisés où l'intégrateur termine le câblage directement dans ses propres boîtiers de connecteurs ou boîtes de jonction.

Ce moteur est un composant établi de l'écosystème d'axes d'avance FANUC Alpha, entièrement compatible avec les servomoteurs des séries Alpha SVM et SVU, et largement utilisé dans les centres d'usinage CNC, les centres de tournage et les applications d'entraînement servo à usage général. Comme tous les moteurs αM6/3000, il fonctionne à une vitesse nominale de 3 000 tr/min avec un couple nominal de 6 Nm et renvoie des données de position d'encodeur absolu via un pulsecoder αA64 à 64 000 impulsions par révolution.

Spécifications Vérifiées

L'Arbre Cône : Intention de Conception et Implications Pratiques

La plateforme moteur αM6/3000 a été conçue avec l'arbre conique comme configuration d'arbre de sortie standard. Ce n'est pas une option alternative ajoutée plus tard — le cône est l'interface de couplage prévue pour cette famille de moteurs. La propre documentation d'ingénierie de FANUC recommande l'arbre conique partout où la conception de la machine et les délais de livraison le permettent, et la raison est simple : un accouplement conique correctement ajusté offre une connexion auto-centrante, sans jeu, qui répartit la charge d'engagement sur une plus grande surface de contact qu'un arbre parallèle claveté, et il peut être retiré et remonté de manière fiable sans endommager mécaniquement l'arbre ou l'alésage du couplage.

Sur un axe d'avance de machine-outil, ces propriétés sont importantes. Le couplage entre un servomoteur et la vis à billes — que ce soit par un accouplement flexible, un accouplement rigide ou une poulie à courroie crantée — doit maintenir un alignement constant et transmettre le couple sans glissement ni frottement. Les connexions coniques, une fois serrées correctement avec le couple d'installation approprié, ne glissent pas. Le retrait est propre et ne perturbe pas la finition de surface de l'arbre de la manière dont le pressage ou le retrait d'un accouplement à alésage droit le fait parfois.

Pour le A06B-0162-B175#0006 spécifiquement, les dimensions du cône suivent la norme FANUC pour le cadre αM6. Tout accouplement, poulie ou engrenage de remplacement doit correspondre exactement à cette spécification de cône — pas une pièce à alésage parallèle avec un manchon adaptateur, mais un composant à alésage conique correctement dimensionné pour cette famille de moteurs.

Frein de Maintien : Comment il Fonctionne et Quand il est Important

Le frein monté sur le A06B-0162-B175#0006 est un frein de maintien à ressort, à libération électrique alimenté en 24V DC. Comprendre la logique de fonctionnement est essentiel pour l'installation et le dépannage : le frein est engagé lorsque l'alimentation 24V est absente (la force du ressort pince le rotor) et libéré lorsque le 24V est appliqué (l'électroaimant surmonte le ressort). Cette conception de sécurité signifie que la perte de puissance — qu'elle soit planifiée ou non — applique automatiquement le frein. Sur un axe vertical, cela empêche la charge entraînée de tomber sous l'effet de la gravité lorsque l'entraînement servo est désactivé ou en état d'arrêt d'urgence.

Le frein standard sur les moteurs de la série B175 est évalué pour un couple de maintien de 2 Nm — une force de rétention statique, pas un frein d'arrêt dynamique. Son but est de maintenir la position de l'axe lorsque l'entraînement est éteint, pas de décélérer une charge en rotation. L'utiliser comme frein dynamique dégradera rapidement les surfaces de friction et causera une défaillance prématurée du frein. Dans l'application correcte, l'entraînement décélère d'abord le moteur sous puissance servo contrôlée ; le frein ne s'engage qu'une fois que l'axe est arrêté.

Le timing de libération du frein est important lors de la mise en service. L'alimentation 24V du frein doit être appliquée (et vérifiée) avant que l'entraînement servo ne tente de déplacer l'axe. Une erreur courante de mise en service est une capacité d'alimentation 24V insuffisante ou une résistance de câble excessive vers la bobine du frein, ce qui entraîne un champ magnétique plus faible que spécifié, une libération incomplète et un glissement intermittent ou un échauffement de l'ensemble de freinage. Un absorbeur de surtension (diode de suppression ou circuit RC) doit toujours être installé au niveau de la connexion de la bobine du frein dans l'armoire d'électromagnétisme pour supprimer le pic de tension généré lors de la désénergisation.

Fils Volants : Ce que le Suffixe #0006 Signifie en Pratique

Le suffixe #0006 sur ce moteur spécifie des fils volants — le câble d'alimentation, le câble de retour et le câble de frein sortent tous du corps du moteur avec des extrémités de fils nues. Pas de boîtier de connecteur moulé, pas de fiche pré-assemblée, pas de coque arrière. Les câbles se terminent simplement par des conducteurs dénudés prêts à être connectés par l'intégrateur.

C'est un choix de commande délibéré, pas une mesure de réduction des coûts. Les fils volants sont spécifiés dans les situations où :

• L'OEM de la machine assemble son propre faisceau de câbles avec des types de connecteurs standardisés internes qui diffèrent des fiches circulaires standard de FANUC
• Le moteur est installé dans une chaîne porte-câbles ou un conduit où un connecteur pré-assemblé ne passerait pas à travers le conduit sans être retiré de toute façon
• L'installation utilise un câblage par bornier à l'intérieur d'une enceinte, rendant la terminaison directe des fils plus propre que l'ajout d'un connecteur correspondant
• L'assemblage du câble est effectué par un fournisseur de câbles spécialisé qui termine selon sa propre qualité et spécification

Pour les utilisateurs finaux achetant ce moteur comme remplacement direct, l'exigence de fils volants doit être comprise avant de commander. Si la machine sur le terrain a des câbles avec des connecteurs moulés standard FANUC, un moteur #0006 ne peut pas être branché directement — soit les câbles existants de la machine doivent être re-terminés pour correspondre, soit la variante correcte équipée de connecteur (généralement sans suffixe, ou #0000) doit être commandée à la place. Substituer un moteur à fils volants sans en tenir compte laissera la machine incapable de connecter le remplacement jusqu'à ce que des travaux de câblage supplémentaires soient terminés.

Pulsecoder Absolu αA64 : Architecture de l'Encodeur et Batterie de Secours

Le A06B-0162-B175#0006 utilise le pulsecoder absolu série αA64, un encodeur optique intégré dans le capot arrière du moteur. Sa résolution de 64 000 impulsions par révolution renvoie des données de position de haute précision à l'amplificateur servo via une liaison de communication série plutôt que les lignes de quadrature parallèles A/B/Z utilisées dans les anciennes technologies d'encodeur.

La rétention de position en mode absolu dépend d'une batterie de secours au lithium logée dans l'amplificateur servo, pas dans le corps du moteur. C'est un détail de service important. La batterie maintient le compteur de position multi-tours lorsque la machine est hors tension ; lorsque l'alimentation est rétablie, la CNC peut lire la position absolue de l'axe sans nécessiter de cycle de retour de référence. Cependant, si la batterie tombe en panne ou se décharge complètement, les données de position sont perdues et un retour de référence doit être effectué avant que la machine ne puisse reprendre son fonctionnement normal.

Les codes d'alarme FANUC SV5136 (tension de batterie faible) et SV5137 (tension de batterie nulle / données de position perdues) sont les indicateurs de diagnostic de cette condition. SV5136 fournit une période d'avertissement anticipé — les données de position sont toujours intactes mais le remplacement de la batterie doit être programmé rapidement. SV5137 signifie que les données sont perdues ; après le remplacement de la batterie, un cycle complet de retour de référence est obligatoire. Le remplacement planifié de la batterie à intervalles de service réguliers (généralement tous les deux à trois ans en service de production normal) évite les interruptions imprévues dues à la perte de la batterie de l'encodeur.

Servomoteurs Compatibles

Le A06B-0162-B175#0006 est mécaniquement et électriquement interchangeable avec toutes les autres variantes A06B-0162-B*** pour la sélection de l'amplificateur. Le modèle de moteur est αM6/3000, nécessitant un canal d'amplificateur servo de 80A.

Sur les modules double axe, l'αM6/3000 doit occuper le canal axe M (capacité 80A). Le canal L du SVM2-40/80 est évalué à seulement 40A et ne peut pas piloter ce moteur.

Tableau de Référence des Variantes A06B-0162-B175

Toutes les variantes listées : αM6/3000, 1,4 kW, 6 Nm, 3 000 tr/min, 144 V, 200 Hz, 6 A.

FAQ

Q1 : Quelle est la différence pratique entre le A06B-0162-B175#0006 et le A06B-0162-B175 sans suffixe, et est-ce important pour un remplacement sur site ?

La seule différence est la terminaison du câble. Le A06B-0162-B175 de base (sans suffixe) est livré avec le connecteur moulé standard FANUC sur le câble d'alimentation et le câble de frein, permettant un branchement direct sur le câblage existant de la machine. La variante #0006 est livrée avec les mêmes câbles terminés par des fils volants nus — extrémités de fils dénudées sans boîtier de connecteur installé. Le corps du moteur, les enroulements, l'arbre conique, le frein et l'encodeur αA64 sont physiquement identiques. Dans un scénario de remplacement sur site, cette distinction est critique : si la machine utilise des connecteurs FANUC standard et que le moteur de remplacement a des fils volants, des travaux de câblage supplémentaires sont nécessaires avant que le moteur puisse être connecté. Si le moteur de remplacement est la version équipée de connecteur et que la machine était à l'origine câblée pour des fils volants, le connecteur du moteur peut ne pas correspondre à la terminaison installée sur site. Confirmez toujours le style de terminaison du câble par rapport au schéma de connexion de la machine avant de commander ; commander la mauvaise terminaison entraîne des temps d'arrêt qui auraient pu être évités.

Q2 : L'axe vertical de la machine utilise ce moteur — quels contrôles sont nécessaires après le remplacement pour confirmer que le frein fonctionne correctement ?

Après avoir installé le moteur de remplacement et avant de libérer l'axe pour la production normale, trois contrôles doivent être effectués sur le système de freinage. Premièrement, vérifiez que l'alimentation 24V DC de la bobine du frein est à la bonne tension et que la continuité du câblage est intacte à travers la nouvelle terminaison de fils volants — toute erreur de connexion dans les fils volants empêchera le frein de se libérer correctement. Deuxièmement, avec l'entraînement servo activé et l'axe maintenu par l'entraînement, commandez la coupure de l'alimentation 24V et vérifiez que l'axe ne dérive pas sous la charge de la glissière verticale — cela confirme que le frein maintient. Troisièmement, avec l'entraînement activé et l'alimentation 24V du frein allumée (frein libéré), vérifiez que l'axe se déplace librement sans traînée ni résistance anormale — cela confirme que le frein s'est complètement libéré et ne frotte pas sur le rotor. Une libération partielle due à une tension d'alimentation 24V insuffisante ou à une résistance élevée dans le câblage de la bobine du frein est un problème courant post-installation qui se manifeste par une erreur de suivi de l'axe ou une température moteur élevée pendant le fonctionnement normal.

Q3 : Après avoir remplacé ce moteur, la CNC affiche une alarme de pulsecoder et ne permet pas le retour de référence. Quelle en est la cause probable et comment est-elle résolue ?

La cause la plus fréquente est que les données de position absolue ont été perdues de l'encodeur αA64 lors de l'échange. Cela se produit lorsque le moteur de remplacement est connecté sans batterie chargée dans l'amplificateur servo, ou lorsque la batterie de l'amplificateur était déjà proche de sa fin de vie et que l'interruption d'alimentation pendant l'échange du moteur a achevé la décharge. Sans mémoire sauvegardée par batterie, le nouvel encodeur n'a aucune donnée de position stockée et la CNC détecte cela comme un défaut de pulsecoder — généralement l'alarme SV5137 ou équivalent. La résolution est simple : confirmez que la batterie de l'amplificateur est remplacée par une unité neuve, cyclez l'alimentation pour laisser la nouvelle batterie se stabiliser, puis effectuez un retour de référence complet (retour au point zéro) sur l'axe concerné. Une fois la référence établie, la CNC stocke le décalage absolu pour le nouvel encodeur et l'axe fonctionnera normalement lors des cycles d'alimentation ultérieurs sans nécessiter de retour de référence répété. Si SV5136 (batterie faible) plutôt que SV5137 apparaît, les données de position sont probablement toujours intactes — remplacez la batterie rapidement et le retour de référence pourrait ne pas être nécessaire.

Q4 : L'arbre conique de ce moteur a-t-il la même spécification que les arbres coniques utilisés sur les variantes αM6 à arbre droit avec adaptateur conique, et les accouplements peuvent-ils être interchangés ?

Non. L'arbre conique du A06B-0162-B175 est un cône intégral, usiné sur l'arbre de sortie du moteur — la géométrie du cône est intégrée à l'arbre lui-même. Les variantes de moteur à arbre droit (séries B575, B775) n'ont pas ce cône et ne peuvent pas être équipées d'un adaptateur pour créer une interface conique équivalente. Inversement, un accouplement, une poulie ou un engrenage avec un alésage conique usiné selon la spécification du cône αM6 ne s'adaptera qu'aux variantes de moteur à arbre conique. Si une machine a été conçue autour de la configuration à arbre conique, un moteur de remplacement à arbre droit ne peut pas être utilisé sans également remplacer le composant d'accouplement du côté mécanique. Lors de l'approvisionnement d'un remplacement, faites toujours correspondre le type d'arbre ainsi que le numéro de modèle du moteur. L'arbre conique de la famille αM6 a également une désignation spécifique clavetée ou sans clavette selon la variante du moteur ; pour le B175, l'arbre conique est la version standard sans rainure de clavette séparée.

Q5 : Ce moteur est indiqué comme étant discontinué. Quelles options sont disponibles pour un équivalent moderne, et une substitution inter-séries est-elle simple ?

La série FANUC Alpha, y compris le A06B-0162-B175#0006, a été discontinuée en tant qu'article de production courante. Cependant, deux voies d'approvisionnement réalistes subsistent. La première consiste à se procurer des unités NOS (new-old-stock) ou professionnellement reconditionnées auprès de fournisseurs spécialisés de pièces FANUC et d'installations de réparation de servomoteurs — il s'agit d'un remplacement à l'identique qui ne nécessite aucune modification de la machine, de l'amplificateur ou des paramètres CNC. La seconde consiste à passer à la série FANUC αi actuelle, où la classe fonctionnellement équivalente se trouverait dans les moteurs αiF 8/3000 ou similaires de la famille αiF avec un arbre conique et une option de frein. Un remplacement de moteur de la série αi n'est pas plug-and-play : il nécessite un amplificateur servo de la série αi (s'il n'est pas déjà installé), de nouveaux câbles de retour de nouvelle génération, des paramètres CNC mis à jour pour le nouvel ID moteur, et la confirmation que les dimensions de l'arbre conique et la tension du frein correspondent à la conception mécanique et électrique de la machine. Pour les machines avec une longue durée de vie restante où la disponibilité des pièces est la principale préoccupation, une mise à niveau complète de l'entraînement vers la plateforme αi a du sens en tant que projet planifié. Pour les machines approchant de la fin de leur vie ou lorsque la perturbation d'une mise à niveau αi n'est pas justifiée, un remplacement à l'identique reconditionné reste l'option la plus pratique.
