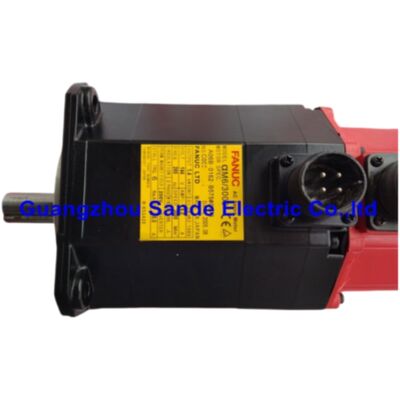

FANUC A06B-0162-B575#0076 — Moteur Servo AC Série Alpha αM6/3000, Étanchéité IP67, Arbre droit avec clavette, Encodeur absolu αA64 Pulsecoder

En un coup d'œil

Numéro de pièce : A06B-0162-B575#0076 (également référencé sous les noms A06B0162B575#0076 ou A06B-0162-B575#7076) Modèle de moteur : FANUC αM6/3000 Configuration clé : Arbre droit, clavette, pas de frein, encodeur absolu αA64 Pulsecoder, étanchéité complète IP67

Le FANUC A06B-0162-B575#0076 est un moteur servo AC étanche de la série Alpha (α) de FANUC, modèle αM6/3000, délivrant une puissance continue de 1,4 kW avec un couple nominal de 6 Nm jusqu'à 3 000 tr/min. Ce qui distingue cette variante du reste de la famille A06B-0162-B575, c'est la spécification d'étanchéité à l'eau IP67 — un ensemble d'étanchéité amélioré installé en usine qui confère au corps du moteur et aux connecteurs du pulsecoder un indice de protection contre l'immersion totale. Combiné à un arbre de sortie droit avec clavette et à un encodeur absolu αA64, c'est la configuration de choix pour les applications d'axes d'avance sur les machines-outils CNC où le moteur est exposé aux éclaboussures de liquide de coupe, aux brouillards d'huile ou aux conditions de lavage qui dépassent les capacités d'un moteur IP65 standard.

Spécifications vérifiées

Pourquoi l'IP67 est important : Au-delà de l'IP65 standard

Le niveau de protection de base de la gamme de moteurs FANUC Alpha est IP65 — totalement étanche à la poussière et protégé contre les jets d'eau à basse pression de toutes directions. Pour la majorité des installations de machines CNC, l'IP65 est suffisant. Mais certaines configurations de machines génèrent une exposition plus agressive aux liquides : les centres d'usinage horizontaux où le liquide de coupe est dirigé sur la palette et coule le long de la colonne ; les tours CNC avec liquide de coupe traversant la broche et systèmes de distribution en flux continu qui créent un brouillard dans tout l'enveloppe de travail ; les machines qui utilisent des fluides de coupe synthétiques aqueux plutôt que des huiles minérales, qui se comportent différemment des liquides de coupe conventionnels et pénètrent plus facilement les joints standard.

Pour ces environnements, FANUC propose l' option IP67 sur la plupart des moteurs de la série Alpha. L'IP67 élève la protection pour résister à une immersion temporaire — la norme CEI définit cela comme une submersion à 1 mètre de profondeur pendant 30 minutes sans infiltration d'eau nocive. En pratique, cela signifie que le corps du moteur peut survivre à des inondations brèves, à une immersion complète par éclaboussures de toutes directions, et à l'accumulation de liquide stagnante autour du montage du moteur sans que le liquide de coupe n'atteigne les enroulements du stator ou l'intérieur du pulsecoder.

Le A06B-0162-B575#0076 est commandé chez FANUC avec la spécification IP67 appliquée en usine. Il ne s'agit pas d'une mise à niveau sur site. Les éléments d'étanchéité — le joint d'huile d'arbre, les joints du corps, les joints des connecteurs et le connecteur de pulsecoder étanche — sont tous intégrés lors de la fabrication. Un moteur IP65 standard ne peut pas être mis à niveau vers IP67 sur site ; si l'application nécessite l'IP67, ce numéro de pièce (ou la désignation suffixe équivalente #7076) doit être spécifié au moment de la commande ou du remplacement.

Le suffixe #0076 décodé en pratique

Dans le système de numérotation des suffixes des moteurs FANUC Alpha, les deux chiffres suivant le caractère # ont une signification spécifique. Le suffixe "0076" sur le B575 (arbre droit, αA64, pas de frein) encode deux caractéristiques :

• Le "76" indique un arbre droit avec clavette et étanchéité IP67
• Comparez avec "75" (arbre droit, IP67, pas de clavette) et "08" (arbre droit, clavette, IP65 standard)

Dans les catalogues de pièces FANUC et les bases de données des distributeurs, le même moteur est parfois répertorié sous le suffixe #7076 — le préfixe "7" dans cette notation alternative signale également la classification IP67. Les deux A06B-0162-B575#0076 et A06B-0162-B575#7076 font référence au même moteur physique. Lors de la comparaison des tables de suffixes MLFB de Fanuc, les deux notations seront rencontrées en fonction de la version du document source ; confirmez toujours en vérifiant la description complète du moteur par rapport à la plaque signalétique de la machine.

Arbre droit avec clavette : pourquoi le #0076 plutôt que le #0075

La variante sœur #0075 (AM6/3000 ÉTANCHE, ARBRE DROIT, αA64) partage la même étanchéité de corps IP67 mais possède un arbre de sortie droit lisse — aucune clavette usinée dans l'arbre de sortie. Le choix entre #0075 et #0076 dépend entièrement de la méthode de couplage mécanique sur la machine.

Utilisez le #0076 (avec clavette) lorsque l'arbre de sortie du moteur s'accouple à un composant avec une rainure de clavette alésée — une poulie de synchronisation, un engrenage ou un moyeu de couplage qui repose sur une clavette parallèle pour transmettre le couple. La clavette bloque l'élément rotatif axialement à l'arbre, empêchant la rotation sous charge de torsion. C'est l'approche conventionnelle pour les connexions par courroie entre le moteur et une vis à billes, et pour de nombreuses conceptions à accouplement direct utilisant des accouplements à serrage divisé avec des alésages à clavette.

Utilisez le #0075 (lisse) lorsque l'arbre est alésé lisse et se fixe par friction seule — courant avec les accouplements rigides de haute qualité sans jeu qui transmettent le couple entièrement par force de serrage, où une rainure de clavette introduirait une concentration de contraintes.

Substituer l'un pour l'autre est une décision mécanique, pas électrique. Les performances du moteur, le câblage de l'amplificateur et les paramètres CNC sont identiques pour les deux.

αA64 Absolu Pulsecoder : 64 000 impulsions par révolution

Le αA64 pulsecoder est un encodeur absolu optique à sortie série intégré à l'arrière du carter du moteur. Il rapporte la position de l'arbre avec une résolution de 64 000 impulsions par révolution — suffisamment élevée pour l'interpolation fine requise par les opérations de contournage sur les machines-outils CNC. L'encodeur fonctionne en mode absolu : la position de la machine est conservée sans cycle de retour à la référence à chaque mise sous tension.

La conservation absolue repose sur une batterie de secours au lithium logée à l'intérieur de l'amplificateur servo, pas à l'intérieur du moteur. C'est un détail de maintenance important. Lorsque le A06B-0162-B575#0076 est installé en remplacement d'un moteur, la position absolue stockée dans la mémoire de l'encodeur alimentée par batterie appartient à l'unité d'encodeur retirée avec l'ancien moteur. L'encodeur du nouveau moteur arrive sans données de position de la machine. Après l'installation, un retour à la référence sur l'axe concerné est nécessaire pour rétablir la coordonnée absolue, même si la batterie de l'amplificateur est en bon état. Une fois la référence prise, l'amplificateur enregistre le décalage absolu et le fonctionnement normal sans retour à zéro reprend.

FANUC recommande le remplacement de la batterie à intervalles planifiés — généralement tous les deux à trois ans pour les machines en production régulière — afin d'éviter la perte de données de position non planifiée. Les alarmes pertinentes sont SV5136 (batterie faible) et SV5137 (batterie zéro) ; SV5136 permet une maintenance planifiée avant que les données ne soient compromises, SV5137 indique que les données ont déjà été perdues.

Amplificateurs Servo Compatibles

Le A06B-0162-B575#0076 est électriquement identique à tous les autres moteurs αM6/3000 de la série B575. La sélection de l'amplificateur suit les mêmes critères que pour tout αM6/3000 :

Le moteur nécessite un canal de 80A (désignation axe M sur les modules double voie). L'affectation du canal de l'amplificateur doit correspondre à la conception d'origine de la machine ; n'utilisez pas un canal d'amplificateur de puissance inférieure pour un moteur de 80A.

Étanchéité du connecteur : le détail qui rend l'IP67 conditionnel

La documentation technique de FANUC est précise sur un point : l'indice de protection IP67 du connecteur du pulsecoder est atteint uniquement lorsque le connecteur du câble de retour est complètement et correctement engagé. Un connecteur de câble incomplètement engagé ou endommagé ne fournit pas d'étanchéité IP67 à l'interface du connecteur — le liquide de coupe peut pénétrer à l'intérieur du pulsecoder par la jonction du connecteur même si le corps du moteur est étanche.

C'est important pour le service. Après toute réparation ou remplacement de moteur impliquant la déconnexion et la reconnexion du câble de retour du pulsecoder :

1. Le connecteur doit être complètement enfoncé jusqu'à ce que le mécanisme de verrouillage s'enclenche ou que la bague de retenue soit complètement engagée.
2. La méthode d'assemblage du connecteur doit suivre la procédure d'engagement du câble de retour FANUC ; un connecteur assemblé sur site doit être construit selon les spécifications en utilisant les outils appropriés et les composants de câble de qualité étanche corrects.
3. Pour le connecteur d'alimentation, la même attention s'applique — un engagement incomplet annule le joint.

Sur les machines où le moteur est régulièrement exposé à du liquide de coupe haute pression ou à des lavages, vérifiez l'état du connecteur lors de chaque inspection de maintenance préventive. Le liquide de coupe qui contourne un joint de connecteur dégradé atteint le pulsecoder avant que des signes externes de défaillance ne soient visibles.

Environnements d'installation typiques et types de machines

Sur la base installée de machines CNC FANUC série Alpha, les variantes étanches IP67 (à la fois #0075 et #0076) se trouvent le plus couramment dans :

• Centres d'usinage horizontaux (HMC) : Les moteurs d'axe situés sur la colonne et la selle sont directement dans le chemin du drainage du liquide de coupe chargé de copeaux ; l'IP67 est fréquemment spécifié par les constructeurs de HMC pour tous les moteurs d'axes d'avance.
• Tours CNC avec outillage motorisé : Les moteurs d'axe Y et d'outil motorisé sont proches de la zone de travail où le liquide de coupe est dirigé à haute pression.
• Lignes de transfert et machines spéciales : Où les cycles de lavage nettoient la zone de fixation entre les pièces et où l'accumulation d'eau autour des moteurs d'axe est attendue.
• Rectifieuses utilisant un fluide de rectification soluble dans l'eau : L'application de liquide de coupe à haut volume dans la rectification plane et cylindrique crée un brouillard persistant qui se dépose sur toutes les surfaces de la zone de rectification.

Les moteurs non étanches (IP65) continuent d'être utilisés dans des applications où l'exposition au liquide de coupe est modérée et où un soufflet de protection ou un cache télescopique maintient le corps du moteur à l'écart de la zone d'éclaboussures directe. Le choix de l'IP67 plutôt que de l'IP65 est toujours spécifique à l'application ; spécifier l'IP67 universellement ajoute un coût inutile sur les installations où l'IP65 fonctionnerait de manière satisfaisante pendant toute la durée de vie de la machine.

Résumé des variantes de la série A06B-0162-B575

Toutes variantes : αM6/3000, 1,4 kW, 6 Nm, 3 000 tr/min, 144 V, 200 Hz, 6 A, αA64 absolu Pulsecoder.

FAQ

Q1 : Quelle est la différence entre A06B-0162-B575#0076 et A06B-0162-B575#0008, et quand faut-il choisir chacun ?

Les deux moteurs sont des unités αM6/3000 avec un arbre droit à clavette, pas de frein et un encodeur absolu αA64 Pulsecoder — leurs spécifications mécaniques et électriques sont donc identiques. La seule différence est le niveau d'étanchéité. Le #0008 porte la protection standard de la série Alpha IP65, qui résiste complètement à l'infiltration de poussière et gère les jets d'eau de toutes directions. Le #0076 améliore cela à IP67, ajoutant une protection contre l'immersion temporaire et une exposition plus intense aux liquides. Pour la plupart des installations de machines CNC fermées où une protection de machine, un capot en tôle ou une protection d'axe télescopique maintient le corps du moteur à l'écart des éclaboussures de liquide de coupe directes, le #0008 est suffisant et est la variante la plus couramment stockée. Le #0076 est spécifié lorsque le moteur est inévitablement exposé à du liquide de coupe stagnant, à des éclaboussures en grand volume sans protection adéquate, ou à des cycles de lavage — typiquement les centres d'usinage horizontaux, certaines configurations de tours CNC et les machines de ligne de transfert. Si la plaque signalétique d'origine de la machine ou la liste des pièces spécifie #0076, remplacez à l'identique ; ne substituez pas #0008 dans une application qui nécessitait l'IP67.

Q2 : Le A06B-0162-B575#0076 peut-il être utilisé comme remplacement direct d'un A06B-0162-B575#0075 déjà installé dans une machine ?

Oui, physiquement et électriquement. Le #0075 (arbre droit, pas de clavette, IP67) et le #0076 (arbre droit, avec clavette, IP67) sont le même moteur à tous égards, sauf pour la clavette de l'arbre. Remplacer un #0075 par un #0076 dans une machine où l'accouplement existant a un alésage lisse ne causera pas de problèmes — la rainure de clavette sur l'arbre restera simplement inutilisée à l'intérieur de l'accouplement à alésage lisse. Remplacer un #0075 par un #0076 dans une machine où l'accouplement a un alésage à clavette nécessite l'installation d'une clavette parallèle dans la rainure de clavette lors de l'installation. La question la plus importante est l'inverse : ne remplacez pas un #0076 par un #0075 dans une machine où l'accouplement repose sur une clavette pour transmettre le couple, car l'arbre lisse ne s'interverrouillera pas avec l'alésage à clavette de l'accouplement.

Q3 : Après avoir remplacé ce moteur, la machine doit-elle passer par une procédure complète de re-référencement avant de pouvoir exécuter des pièces de production ?

Pour tout remplacement de moteur servo FANUC équipé d'un encodeur absolu, un retour à la référence est requis sur l'axe concerné après l'installation. La raison est que le pulsecoder αA64 du moteur de remplacement n'a pas de position de machine stockée ; les données de position absolue appartiennent à l'encodeur, qui a été retiré avec l'ancien moteur. Même si la batterie de l'amplificateur servo est complètement chargée, elle contient des données de position référencées à l'encodeur du moteur précédent — ces données sont invalides pour le nouveau moteur. Après l'installation et la mise sous tension, le CNC affichera généralement une demande de retour au point de référence sur l'axe concerné. Une fois le point de référence de l'axe établi, l'amplificateur enregistre le nouveau décalage de position absolue et la machine est prête pour un fonctionnement normal. Pour les machines multi-axes, seul l'axe dont le moteur a été remplacé doit être re-référencé ; les autres axes ne sont pas affectés.

Q4 : La machine utilise un fluide de coupe synthétique soluble dans l'eau plutôt qu'un liquide de coupe à base d'huile minérale. L'étanchéité IP67 reste-t-elle adéquate ?

La documentation de FANUC indique que l'indice de protection IP67 s'applique à l'eau et aux fluides à base d'eau dans les conditions de test de la norme CEI. Cependant, FANUC précise également que les fluides de coupe synthétiques — y compris les synthétiques aqueux sans huile — peuvent se comporter différemment de l'eau pure, et qu'aucun moteur servo n'est garanti d'être imperméable au fluide de coupe appliqué directement et en continu. L'approche recommandée pour les machines utilisant des fluides de coupe agressifs est de s'assurer que le corps du moteur est protégé de l'application directe du liquide de coupe par un capot ou une protection, et d'inspecter plus fréquemment l'intégrité des connecteurs. Les moteurs étanches IP67 offrent une résistance nettement meilleure que les IP65 dans ces environnements, mais la protection n'est pas inconditionnelle. De plus, FANUC avertit que les fluides de coupe contenant des composés soufrés très actifs peuvent être particulièrement agressifs pour les matériaux d'étanchéité ; si la spécification du fluide inclut des additifs soufrés haute pression, consultez les directives d'ingénierie d'application de FANUC pour le type de fluide spécifique.

Q5 : Ce moteur est-il toujours en production, et quel moteur FANUC moderne en est l'équivalent fonctionnel le plus proche ?

La série FANUC Alpha (α), y compris le A06B-0162-B575#0076, a été abandonnée en tant que produit de production actuel par FANUC. Il n'est plus fabriqué neuf. Les options d'approvisionnement sont : stock neuf ancien (NOS) auprès des canaux de pièces de rechange autorisés ou des distributeurs de surplus industriels ; ou unités d'échange entièrement reconditionnées auprès de spécialistes de la réparation de moteurs servo. Pour un équivalent de nouvelle technologie, le moteur FANUC actuel le plus proche se trouve dans la série αiF — spécifiquement la gamme αiF 8/3000 ou αiF 8/2000 (série A06B-0227-B***), qui utilise la plateforme actuelle de pulsecoder αiA et est compatible avec les amplificateurs servo de la série αi. Cependant, la substitution d'un moteur αiF n'est pas un remplacement direct : elle nécessite un amplificateur de la série αi (s'il n'est pas déjà installé), de nouveaux câbles moteur et une re-paramétrisation des données machine de l'axe dans le CNC. Un ingénieur de service FANUC qualifié ou un intégrateur agréé doit effectuer ce type de substitution inter-séries, car des paramètres incorrects après un changement de modèle de moteur peuvent entraîner une instabilité de l'axe ou des alarmes de commande.
