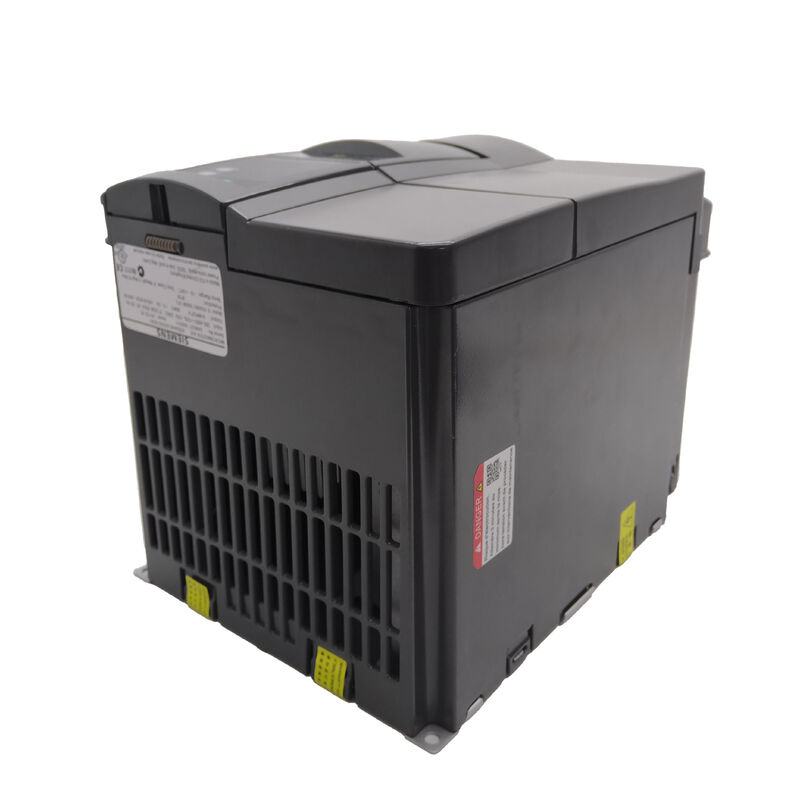

6SE6440-2UD25-5CA1 | Onduleur Siemens MICROMASTER 440 — 5,5 kW / 7,5 kW / 380-480 V CA / Taille C / Sans filtre / IP20

MICROMASTER 440 — Le VFD haute performance de FANUC

Le MICROMASTER 440 est l'onduleur de la série MICROMASTER de Siemens le plus performant, offrant des capacités avancées de contrôle de moteur qui vont au-delà de la simple régulation de vitesse V/Hz. Le 6SE6440-2UD25-5CA1 couvre deux puissances nominales en fonction du profil de surcharge de l'application :

Couple constant de 5,5 kW (CT / High Overload, HO) :Pour les applications nécessitant un couple soutenu à toutes les vitesses : entraînements de convoyeurs, palans, compresseurs et machines-outils où le couple complet doit être disponible de faible à haute vitesse sans limitations de surcharge.

Couple carré de 7,5 kW (LO / Fan-Pump) :Pour les ventilateurs, les pompes et les compresseurs centrifuges où la demande de couple diminue avec le carré de la vitesse, permettant au même entraînement d'alimenter un moteur plus gros dans des applications à faible surcharge.

Spécifications clés

Sans filtre — Planification EMC requise

Le 6SE6440-2UD25-5CA1 est fourni sans filtre CEM interne. Pour les installations nécessitant le respect des normes européennes d'émission CEM (EN 61800-3 catégorie C1 ou C2), un filtre CEM externe doit être installé sur l'entrée secteur du variateur. Siemens propose des options de filtres externes spécialement conçues pour le FSC Frame C MM440 — confirmez la classe de filtre requise à partir de l'évaluation CEM de l'installation.

Scénarios d'application

Entraînement de la broche principale de la machine-outil :Un centre d'usinage nécessite un contrôle de broche à vitesse variable jusqu'à 24 000 tr/min, ce qui nécessite une sortie d'environ 400 Hz. Le 6SE6440-2UD25-5CA1 offre un contrôle de vitesse sur toute la plage avec le mode vectoriel FCC pour un couple fluide à toutes les vitesses de broche.

Convoyeur et machine d'emballage :Un convoyeur de ligne de production nécessite un contrôle de vitesse variable fiable avec un mode vectoriel sans capteur : le 6SE6440-2UD25-5CA1 permet une régulation précise de la vitesse quelle que soit la charge variable du produit sur la bande.

FAQ

Q1 : Quelle est la différence entre les valeurs nominales CT (5,5 kW) et LO (7,5 kW) sur le 6SE6440-2UD25-5CA1 ?

CT (Constant Torque / HO) 5,5 kW : le variateur peut fournir 150 % du courant nominal pendant 60 secondes et 200 % pendant 3 secondes — pour les applications nécessitant un couple transitoire élevé. LO (Low Overload / Fan-Pump) 7,5 kW : réduit la marge de surcharge à 110 % pendant 60 secondes et 140 % pendant 3 secondes, mais permet de connecter un moteur plus gros pour les charges de ventilateur et de pompe où le couple transitoire n'est pas requis. Sélectionnez en fonction de la surcharge de l'application.

Q2 : Le 6SE6440-2UD25-5CA1 inclut-il un panneau de commande ?

Non — cette variante est fournie sans AOP (Advanced Operator Panel) ou BOP (Basic Operator Panel). Sans panneau de commande, le variateur peut toujours être commandé à partir du bornier (entrées analogiques/numériques) ou via une communication série RS485. Pour l'accès et l'affichage des paramètres locaux, un panneau BOP-2 ou AOP-2 doit être commandé et installé séparément.

Q3 : Quel protocole de communication série le 6SE6440-2UD25-5CA1 prend-il en charge de manière native ?

Le MM440 comprend un port RS485 intégré prenant en charge le protocole USS (Universal Serial Interface) — un protocole série Siemens pour la communication du variateur sans nécessiter un PROFIBUS séparé ou un autre module optionnel de bus de terrain. Pour la connectivité PROFIBUS DP, une carte de communication CBP2 peut être installée dans l'emplacement optionnel du MM440.

Q4 : Quelles options de freinage sont disponibles pour le 6SE6440-2UD25-5CA1 ?

Le MM440 n'inclut pas de résistance de freinage intégrée mais prend en charge la connexion d'une résistance de freinage externe via une résistance externe d'au moins 56 Ω — fournissant un freinage dynamique pour les applications nécessitant une décélération contrôlée des charges à haute inertie. Pour un freinage plus intensif, des modules de freinage externes peuvent être connectés au bus DC.

Q5 : Quelles sont les limites de température ambiante pour le 6SE6440-2UD25-5CA1 ?

Le 6SE6440-2UD25-5CA1 est conçu pour des températures ambiantes de -10°C à +50°C sans déclassement. Un fonctionnement au-dessus de +50°C nécessite un déclassement du courant de sortie. Le stockage est autorisé entre −40°C et +70°C. Le boîtier IP20 nécessite que le variateur soit installé à l'intérieur d'une armoire de commande appropriée lorsqu'il est utilisé dans des environnements ayant accès à des particules conductrices, à des pulvérisations d'eau ou à des atmosphères corrosives.
