FANUC A06B-0151-B576 — Moteur Servo AC α30/1200, Arbre Cône, Encodeur αA64 avec Supercondensateur

Ce que ce moteur est

Le FANUC A06B-0151-B576 est un servomoteur AC appartenant à la série Alpha (α) de FANUC — la génération de servomoteurs FANUC la plus courante, développée pour les grosses machines-outils CNC, les centres d'usinage horizontaux, les aléseuses et les entraînements d'axes rotatifs lourds. Sa désignation interne dans la série est α30/1200: un moteur dont le couple de décrochage est de 30 N·m et la vitesse maximale de 1 200 tr/min.

Alors que la plupart des servomoteurs des machines CNC plus petites fonctionnent à 3 000 tr/min ou plus, le α30/1200 a été conçu pour une mission fondamentalement différente — un couple élevé soutenu à vitesse modérée, directement couplé à des axes d'avance exigeants sans engrenage intermédiaire. Cette combinaison d'un couple de décrochage de 30 N·m et de l'échelle physique requise par la tâche signifie qu'il s'agit d'un moteur substantiel, pesant environ 41 kg, et nécessitant une grue ou un équipement de levage pour une manipulation sûre.

Trois caractéristiques distinctives séparent le B576 des autres variantes de la famille A06B-0151 : l' arbre conique, l' αA64 absolute pulsecoder et le système de secours S.C. (supercondensateur). Chacun de ces éléments est traité ci-dessous.

Spécifications vérifiées

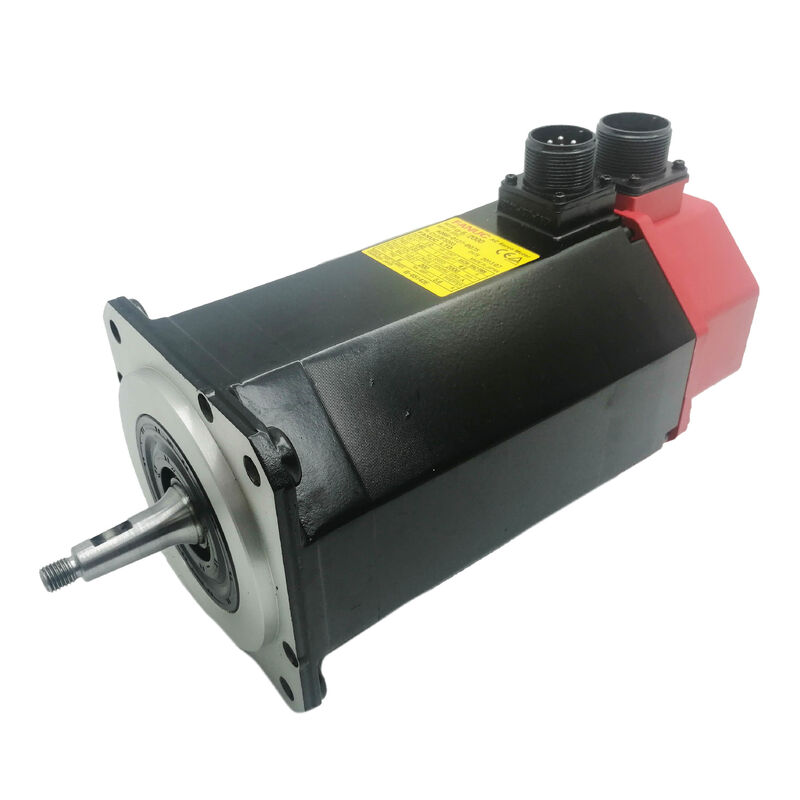

L'arbre conique : pourquoi il est important sur les axes lourds

La configuration de l'arbre est l'une des caractéristiques les plus importantes de ce numéro de pièce. Un arbre conique — plutôt qu'un arbre droit à clavette — offre une méthode de couplage mécaniquement supérieure lors de la transmission de couples élevés. L'interface conique est serrée par un tirefond, créant un contact métal sur métal serré sur toute la longueur du cône. Cela répartit la force de serrage sur une large zone, élimine les micro-mouvements et le fretting qui peuvent survenir aux connexions d'arbre à clavette sous de fortes charges cycliques, et crée efficacement un couplage sans jeu, sans glissement.

Dans le contexte du α30/1200, où 30 N·m doivent être délivrés avec précision sur des milliers de cycles de positionnement CNC, ce n'est pas un détail d'ingénierie mineur. Les constructeurs de machines qui ont spécifié des moteurs à arbre conique pour les centres d'usinage horizontaux grand format et les tables rotatives ont choisi cette configuration car elle maintient l'alignement de manière beaucoup plus fiable sur la longue durée de vie opérationnelle de la machine.

Lors du retrait ou du remplacement de ce moteur, l'ajustement conique doit être libéré avec un extracteur de tirefond — ne jamais le frapper, le marteler ou le faire levier. Forcer l'arbre par choc mécanique risque d'endommager définitivement l'arbre moteur et l'interface de la machine.

Encodeur αA64 et secours par supercondensateur

L'encodeur du A06B-0151-B576 est l' αA64 absolute pulsecoder, fournissant 64 000 impulsions par tour d'arbre. C'est un dispositif absolu : à tout moment, il connaît la position angulaire exacte de l'arbre moteur sans avoir besoin d'une séquence de retour de référence.

La désignation "+S.C." est la caractéristique distinctive de l'encodeur. S.C. signifie supercondensateur — un composant de stockage d'énergie embarqué intégré à l'unité pulsecoder qui maintient les données de position absolue pendant les interruptions de courant, au lieu de dépendre exclusivement d'une batterie séparée. Le supercondensateur se charge pendant le fonctionnement normal et fournit suffisamment d'énergie stockée pour conserver les données de position lors des arrêts planifiés et des brèves pertes de courant.

Ceci est directement pertinent pour la pratique de maintenance. Lorsque l'encodeur est déconnecté de l'alimentation pendant une période prolongée — par exemple, lors d'un long intervalle de stockage ou d'un remplacement de moteur — le supercondensateur se déchargera éventuellement. S'il se décharge complètement avant que le moteur ne soit remis en service, la référence de position absolue est perdue et un retour de référence unique (rétablissement du point zéro) sera requis au niveau du CNC avant la reprise du fonctionnement normal. En pratique, un A06B-0151-B576 fraîchement connecté qui a été en stockage doit être alimenté via son amplificateur et laissé dans un état inactif et sous tension pendant un certain temps pour permettre au supercondensateur de se recharger avant de considérer les données de position absolue comme valides.

La sauvegarde par batterie pour les données de position absolue dans le système FANUC Alpha plus large est gérée au niveau de l'amplificateur servo, et non à l'intérieur du moteur lui-même. Cela signifie que le retrait du moteur pour entretien — sans perturber l'amplificateur ou sa batterie — ne détruit pas les données de coordonnées machine stockées au niveau du CNC.

Amplificateurs et systèmes CNC compatibles

La série de moteurs α30/1200 (A06B-0151-B***) est spécifiée pour être associée au module d'amplificateur servo double axe SVM2-40/80. Deux générations d'amplificateurs couvraient ce moteur :

Le A06B-6096-H207 (αi Series SVM) utilise l'interface fibre optique FSSB de FANUC pour communiquer avec le CNC. Cette interface — standard sur les plateformes de contrôle FANUC Series 16i, 18i, 21i et 0i — remplace l'ancienne architecture de câblage parallèle par un seul câble fibre optique à haute vitesse allant du CNC à une chaîne de modules d'amplificateurs servo.

Les commandes CNC compatibles avec le système moteur α30/1200 comprennent les séries FANUC 0, 0C, 15A, 15B, 16A, 16B, 18A, 16i, 18i, 21i et 0i — couvrant un large éventail de centres d'usinage et de tours de l'ère de production qui utilisaient couramment ce moteur.

Où ce moteur se trouve

Le α30/1200 a été spécifié par les constructeurs de machines pour les axes d'avance les plus lourds de leurs gammes de machines CNC. Les applications typiques comprennent :

Grands centres d'usinage horizontaux — Axe B (palette rotative), axe W (poupée mobile) ou axe Z (déplacement de colonne) sur les machines avec des tables de 500 mm × 500 mm et plus, où le poids de la colonne mobile ou de la tête exige une capacité de couple soutenue plutôt qu'une vitesse élevée.

Aléseuses horizontales — axes d'avance radiaux sur les tables d'alésage, où le positionnement de précision sous charge à basse vitesse est l'exigence principale.

Machines à tailler et à rectifier les engrenages — entraînements d'axes rotatifs nécessitant un contrôle servo doux et à couple élevé sur une plage angulaire limitée.

Tours CNC lourds — entraînements de QUILL de contre-poupée ou axes d'outils entraînés sur les centres de tournage de grande capacité.

Le plafond de 1 200 tr/min n'est pas une limitation dans ces applications ; c'est une caractéristique de conception. La densité de couple du moteur — 30 N·m pour un appareil pesant 41 kg — reflète la conception magnétique et d'enroulement de FANUC optimisée pour une sortie soutenue à basse vitesse plutôt que pour les performances de vitesse de pointe exigées par les axes d'usinage à grande vitesse.

Aperçu des variantes A06B-0151

Plusieurs configurations d'arbre et d'encodeur existent dans la série A06B-0151. Le B576 occupe la position arbre conique, encodeur absolu, sans frein :

Le B576 est le choix combiné lorsque la machine nécessite : un couplage à arbre conique pour une intégrité maximale de transmission du couple, un encodeur absolu pour éviter les cycles de retour de référence au démarrage, et aucun frein électromagnétique (les axes verticaux nécessitant un frein de maintien sélectionnent généralement le B177 ou une variante de frein équivalente).

Notes de manipulation et d'installation

Pesant environ 41 kg, ce moteur ne doit jamais être soulevé ou déplacé à la seule force des mains. La documentation de FANUC est explicite à ce sujet : utilisez une grue, un palan ou un équipement de levage approprié. Le piton sur le corps du moteur est destiné au levage d'un seul moteur — il ne doit pas être utilisé pour déplacer la machine ou tout assemblage au-delà du moteur lui-même.

Avant de commencer tout travail électrique, assurez-vous que l'amplificateur servo et son alimentation associée ont été complètement déchargés. Les condensateurs du bus DC dans les modules d'amplificateurs FANUC Alpha peuvent conserver des tensions dangereuses pendant plusieurs minutes après la coupure de l'alimentation secteur ; le voyant de charge sur le module d'amplificateur doit être complètement éteint avant de procéder à tout travail sur les connexions du moteur.

Ne pas effectuer de test d'isolement (mégohmmètre) sur ce moteur avec le câble de l'encodeur connecté. L'électronique du pulsecoder n'est pas conçue pour la tension de test de 500 VDC utilisée dans les tests de résistance d'isolement standard. Déconnectez l'encodeur avant d'effectuer tout test de ce type sur les enroulements du moteur.

FAQ

Q1 : Quelle est la différence entre la variante A06B-0151-B576 (αA64+S.C.) et la B577 (αI64) — et peuvent-elles être échangées ?

Le B576 est équipé d'un pulsecoder absolu (αA64) avec sauvegarde par supercondensateur. Le B577 utilise un pulsecoder incrémental (αI64). Ils ne sont pas interchangeables sans modifications au niveau du CNC et de l'amplificateur. Un moteur à encodeur absolu permet à la machine de reprendre son fonctionnement normal après un cycle d'alimentation sans effectuer de retour de référence pour rétablir la position de l'axe. Un moteur à encodeur incrémental nécessite un retour de référence chaque fois que la machine est mise sous tension, car l'encodeur ne suit que les changements de position par rapport au dernier point de référence connu — pas la position absolue de l'arbre. Si une machine a été mise en service avec un B576, la substitution par un B577 désactivera la fonction de retour absolu et imposera une exigence de retour de référence à chaque démarrage. Le remplacement doit correspondre non seulement à la configuration mécanique, mais aussi au type d'encodeur.

Q2 : Le moteur a été stocké pendant plusieurs mois. Les données de position absolue seront-elles toujours valides lors de son installation ?

Pas nécessairement. Le supercondensateur à l'intérieur du pulsecoder αA64 conserve les données de position absolue pendant la durée de vie opérationnelle du moteur, mais après un stockage prolongé déconnecté de l'alimentation, la charge du supercondensateur s'épuisera progressivement. Si le moteur a été stocké pendant plus de quelques semaines sans être connecté à son amplificateur, considérez les données de position absolue comme potentiellement invalides. Après l'installation et la connexion à l'amplificateur servo, laissez le moteur sous tension dans un état inactif pendant un certain temps pour permettre au supercondensateur de se recharger via l'alimentation de l'encodeur de l'amplificateur. Le CNC doit ensuite être soumis à un retour de référence pour rétablir le système de coordonnées machine avant de remettre l'axe en utilisation de production. Tenter de reprendre le fonctionnement immédiatement avec des données de position obsolètes risque une erreur de positionnement de l'axe.

Q3 : L'arbre conique est difficile à libérer — peut-il être frappé ou calé ?

Non. La documentation de FANUC met explicitement en garde contre l'utilisation de marteaux ou de cales sur l'arbre conique. La méthode de retrait correcte est un extracteur de tirefond — un extracteur fileté qui s'engage dans le trou taraudé à l'extrémité de l'arbre et applique une force axiale contrôlée pour rompre l'engagement conique. Frapper l'arbre transmet des charges de choc directement à l'ensemble de l'encodeur et aux roulements du moteur, qui peuvent tous deux être endommagés par un impact qui semblerait léger selon les normes mécaniques générales. Si le cône est très serré, appliquez un fluide pénétrant sur la face de jonction conique, laissez-le s'infiltrer, puis utilisez l'extracteur de tirefond avec une force constante et croissante. N'utilisez pas de chaleur ; l'encodeur est sensible à la chaleur.

Q4 : Quel amplificateur servo est requis, et le moteur peut-il fonctionner sur un SVM αi Series plus récent si l'amplificateur α Series d'origine est remplacé ?

Le α30/1200 est conçu pour le module double axe SVM2-40/80. La version originale α Series (A06B-6079-H207) utilise une interface bus standard, tandis que l'équivalent αi Series (A06B-6096-H207) utilise l'interface fibre optique FSSB de FANUC. Le moteur A06B-0151-B576 est physiquement et électriquement compatible avec les deux générations d'amplificateurs — les enroulements du moteur, le type d'encodeur et les brochages des connecteurs sont inchangés. Le facteur critique est le contrôle CNC : le SVM αi Series nécessite un CNC compatible FSSB (Series 16i, 18i, 0i, etc.), tandis que le SVM α Series d'origine est utilisé avec des CNC à interface Type A ou Type B plus anciens. Confirmez la génération du CNC avant de sélectionner le module d'amplificateur de remplacement. Les réglages des paramètres moteur-amplificateur (numéro de type moteur, limites de courant) doivent également être vérifiés dans la table des paramètres servo du CNC lors de la mise en service.

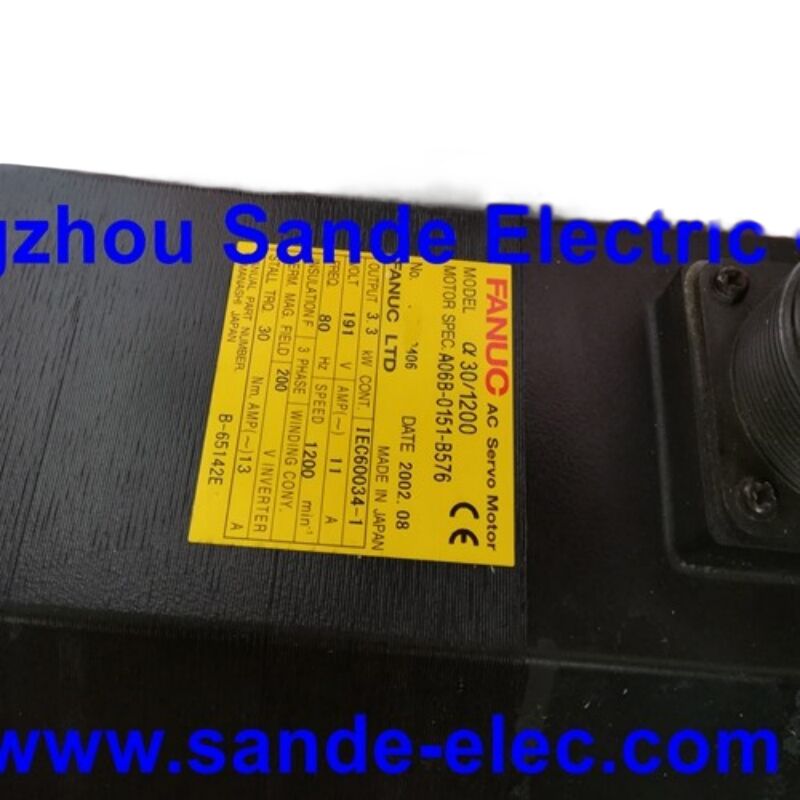

Q5 : Il s'agit d'un moteur de 3,3 kW — pourquoi la tension nominale indique-t-elle 191 V plutôt que la tension d'alimentation de 200–240 V de la machine ?

Les 191 V sont la tension de sortie de l'amplificateur servo vers le moteur, et non la tension d'alimentation secteur entrante à l'amplificateur. Les amplificateurs servo FANUC Alpha Series acceptent une entrée secteur triphasée standard de 200–230 V AC et la convertissent via le bus DC et l'étage onduleur PWM en une sortie triphasée à fréquence et tension variables vers le moteur. La désignation 191 V / 80 Hz sur la plaque signalétique du moteur représente la sortie de l'amplificateur dans des conditions de fonctionnement nominales pour le α30/1200, et non la tension d'alimentation de l'installation. L'application de 200 V AC directement aux bornes du moteur détruirait les enroulements — le moteur doit toujours être piloté par un amplificateur servo FANUC adapté. C'est la pratique standard pour tous les servomoteurs FANUC Alpha Series sans exception.
