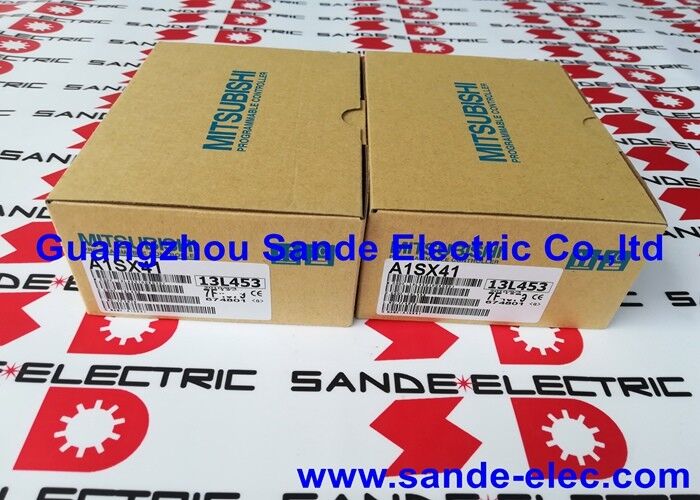

Mitsubishi A1SX41∙ MELSEC-A Slim Série 32 canaux 24VDC Sink Module d'entrée numérique

32 Entrées d'évier dans l'architecture de rack MELSEC-A

L'A1SX41 est un module d'entrée numérique de 32 canaux de la série MELSEC-A de Mitsubishi la plateforme PLC modulaire basée sur rack qui a précédé la série MELSEC-Q en tant que plateforme d'automatisation moyenne à grande de MitsubishiLe préfixe "A1S" identifie la variante de facteur de forme mince au sein de la famille A-series, occupant un emplacement dans le système de rack mince A1S.

Trente-deux entrées numériques, chacune acceptant des signaux NPN de 24 VDC, recueillent l'état du dispositif de champ, des interrupteurs de limite, des capteurs de proximité, des capteurs photoélectriques, des boutons,et les contacts de relais et les transmettre au processeur MELSEC-A via le bus interne du rackLe processeur lit les 32 états d'entrée de chaque cycle d'analyse par l'assignation d'image d'entrée du module.

Le type d'entrée Sink (NPN) signifie que le circuit d'entrée est activé par un chemin de courant jusqu'à 0 V à travers le dispositif de terrain, plutôt que par un courant provenant d'une source de 24 V.Les capteurs de proximité de sortie NPN et les autres dispositifs de sortie NPN se connectent directementLes capteurs de sortie (sourcing) PNP nécessitent une conversion du signal ou des relais interposés pour fonctionner avec les entrées d'évier.Cette distinction de convention de câblage définit quels appareils de terrain peuvent se connecter à l'A1SX41 sans matériel supplémentaire.

La série MELSEC-A a été remplacée par la série MELSEC-Q à la fin des années 1990 et a longtemps été arrêtée.Pour la base installée de systèmes MELSEC-A encore en fonctionnement, les services publics d'usine, les machines-outils anciennes, l'A1SX41 provient du marché de rechange de la série A, pas de la distribution standard de Mitsubishi.

Principales spécifications

Série A1S Slim Où l'A1SX41 entre dans la famille MELSEC-A

La série MELSEC-A comprend deux facteurs de forme physique: le support de taille réelle de la série A (A2US, A3U, etc.) et le support mince A1S.La désignation A1S marque la variante à plus faible empreinte L'A1SX41 est spécifiquement un module A1S et ne s'adapte physiquement qu'aux racks compatibles A1S.Il n'est pas interchangeable avec les modules d'entrée numérique de taille réelle de la série A (A1X40, A1X41 au format grand format)

Dans la famille de modules d'entrée A1S:

• A1SX40:16 canaux, évier 24VDC
• A1SX41:32 canaux, évier 24VDC (ce module)
• A1SX80:32 canaux, entrées compatibles avec le TTL 5/12VDC

The A1SX41's 32-channel count makes it the highest-density sink input option in the A1S family — two modules provide 64 input channels in the same rack space that might otherwise require four 16-channel modules.

Scénarios d'application

Systèmes de contrôle de processus existants:Les PLC MELSEC-A utilisés dans les usines chimiques, de traitement de l'eau et de services publics sont toujours opérationnels dans de nombreuses installations.L'A1SX41 fournit une capacité de remplacement lorsqu'un module d'entrée installé tombe en panne..

Machine-outil et automatisation des usines:Beaucoup de machines-outils construites dans les années 1990 avec des racks MELSEC-A restent en production.Le remplacement direct par A1SX41 rétablit la carte d'entrée sans modification du programme.

Restauration et maintenance des rayonnages:Lorsqu'un support A1S doit être partiellement restauré (modules endommagés, cartes d'entrée défaillantes),l'A1SX41 fournit la configuration d'entrée NPN spécifique dont le système d'origine a besoin non un type de module de remplacement qui nécessiterait un re-câblage ou une modification de l'adresse du programme.

Questions fréquentes

Q1: Quelle est la différence entre les modules d'entrée d'évier (NPN) et de source (PNP), et pourquoi est-ce important pour l'A1SX41?

Les modules d'entrée Sink (NPN) sont activés en complétant un chemin de courant à 0 V ̇ le dispositif de champ connecte le terminal d'entrée à 0 V lorsque le capteur est actif.Les modules de source (PNP) sont activés par une source de 24 V à l'entréeSi l'A1SX41 est installé dans une machine équipée de capteurs de sortie NPN, le câblage fonctionne directement.Le remplacement par un module d'entrée PNP laisserait tous les dispositifs de terrain incompatibles sans re-câblage.

Q2: L'A1SX41 est-il directement interchangeable avec les modules d'entrée numérique de la série A dans des racks de grande taille?

Non. Le facteur de forme mince A1S et le facteur de forme de la série A de taille réelle utilisent des dimensions de fente différentes. Un A1SX41 ne tient que dans des racks de format A1S. Les modules d'entrée numérique équivalents de la série A de taille réelle (A1X40,Série A1X41) pour les supports A de taille réelle- Confirmez le format physique de l'étagère A1S avant de commander.

Q3: Comment l'A1SX41 est-il configuré pour son adresse de rack?

Les modules d'E/S MELSEC-A sont adressés par leur position de fente dans le rack, le processeur lit la configuration du module de chaque fente au démarrage et attribue des adresses d'entrée/sortie en fonction de la séquence de fente.Aucun commutateur DIP ou réglage d'adresse logicielle n'est requis pour les modules I/O locaux standard. La position de l'emplacement dans le rack définit le bloc d'adresse d'entrée (% X affectations dans GX Developer ou programme échelle).

Q4: Quel logiciel de programmation est utilisé pour les systèmes MELSEC-A?

GX Developer est le logiciel de programmation pour MELSEC-A (et les séries Q, L, FX).GX Works3 ne prend pas en charge la série MELSEC-ALa programmation nécessite la connexion au port de programmation RS-422 du processeur de la série A à l'aide d'un adaptateur PC compatible.

Q5: D'où provient l'A1SX41 aujourd'hui?

Par l'intermédiaire du marché des pièces de rechange MELSEC-A ¥ les concessionnaires d'automatisation traditionnels, les fournisseurs d'excédents industriels et les distributeurs spécialisés de pièces de la série A de Mitsubishi.La plateforme MELSEC-A est abandonnée depuis longtemps; Mitsubishi ne fournit pas A1SX41 par le biais de canaux de distribution standard.Les unités d'essai vérifiées dans un rack A1S sont préférables aux unités neuves et anciennes non vérifiées pour les équipements de production critiques..
