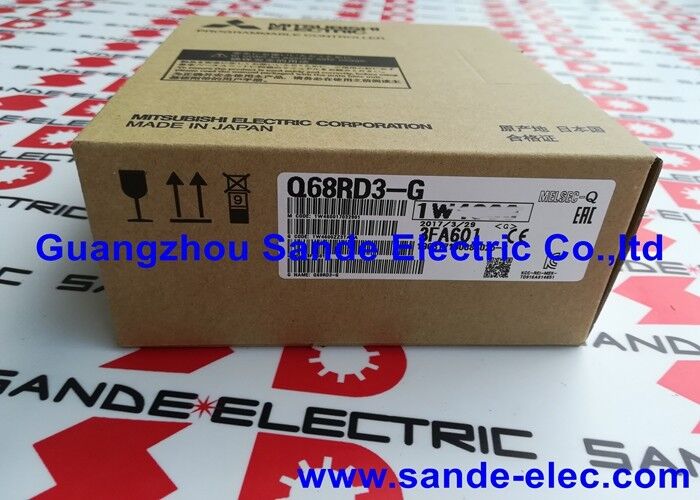

Nouveau Q68RD3G MITSUBISHI PLC MODULE Q68RD3-G Inventaire des expéditions rapides

Mitsubishi Q68RD3-G. MELSEC-Q Module d'entrée de température RTD à 8 canaux isolé

Huit canaux de RDT, chacun isolé électriquement

Le Q68RD3-G est le module d'entrée de température RTD de haute précision de 8 canaux de Mitsubishi pour la plateforme PLC MELSEC-Q (System Q).JPt100Le suffixe "G" identifie la version isolée par canal: chacun des 8 canaux d'entrée est isolé électriquement des autres et du plan arrière.

Cela signifie que chaque capteur peut être connecté sans contraintes de potentiel communes ∙ capteurs ancrés à différents points de l'usine, capteurs à différents potentiels électriques,et les capteurs situés dans des zones de processus distinctes sont tous connectés au même module sans interférence de la boucle de mise à la terre ni bruit transcanal..

Dans un module standard non isolé, tous les canaux d'entrée partagent une référence commune.L'isolement du canal élimine cette dépendance ̇ une défaillance du câblage d'un capteur n'affecte que ce canal, laissant les sept autres intactes.

Principales spécifications

RTD contre thermocouple Pourquoi le type de module est important

Le Q68RD3-G est spécifiquement un module d'entrée RTD. JPt100) measure temperature by resistance change in a platinum wire — a more linear and more stable measurement method than thermocouples over the temperature ranges typical of industrial process equipmentLes thermocouples couvrent des températures plus élevées et peuvent mesurer des transitoires plus rapides, mais les RTD offrent une meilleure précision absolue et une répétabilité pour la mesure de la température du processus.

La famille de modules de température MELSEC-Q offre à la fois une entrée RTD (Q68RD3-G) et une entrée thermocouple (Q64TD, série Q68TD-G).Confirmer le type de capteur installé dans l'application  les deux types de module ne sont pas interchangeables.

Questions fréquentes

Q1: Quel est l'avantage de l'isolation de canal en canal dans le Q68RD3-G?

Chacun des 8 canaux d'entrée RTD est isolé indépendamment de tous les autres canaux et du backplane du PLC.ou les dommages au câblage n'affectent que ce canal ̇ les 7 canaux restants continuent à mesurer avec précisionDans les modules non isolés, un problème de mise à la terre sur un capteur peut corrompre les lectures sur tous les canaux simultanément.

Q2: Quels types de capteurs RTD sont compatibles avec le Q68RD3-G?

Le Q68RD3-G accepte les thermomètres de résistance en platine: Pt100, JPt100 (norme japonaise), Pt1000 et JPt1000.Les RTD et les thermocouples au nickel ne sont pas compatibles avec ce module.

Q3: Le Q68RD3-G peut-il être utilisé sur les supports de base d'extension ou uniquement sur la base principale?

Le Q68RD3-G peut être installé à la fois sur la base principale et sur les racks de base d'extension de la série Q. Verify the slot position and I/O assignment in the MELSEC-Q system configuration tool (GX Works2 or GX Developer) to ensure the module's address allocation does not conflict with other modules in the system.

Q4: Quelle méthode de câblage est recommandée pour les capteurs Pt100 du Q68RD3-G?

Le câblage RTD à 3 fils est recommandé pour la plupart des applications industrielles, car il compense la résistance du fil de plomb qui introduirait autrement le décalage de mesure.Le câblage à 4 fils offre la plus grande précision en éliminant complètement l'erreur de résistance au plomb. le câblage à deux fils est plus simple mais introduit une erreur de mesure proportionnelle à la résistance du câble

Q5: Comment le Q68RD3-G est-il configuré et programmé dans un système MELSEC-Q?

Le module est configuré dans GX Works2 (ou GX Developer pour les projets plus anciens de la série Q).les paramètres d'alerte sont définis dans l'éditeur de paramètres du module de fonctionnement intelligentLe processeur de la série Q lit les données de température de la mémoire tampon du module à l'aide d'instructions FROM/TO ou d'un accès direct à l'appareil, selon le processeur et la structure du programme.
