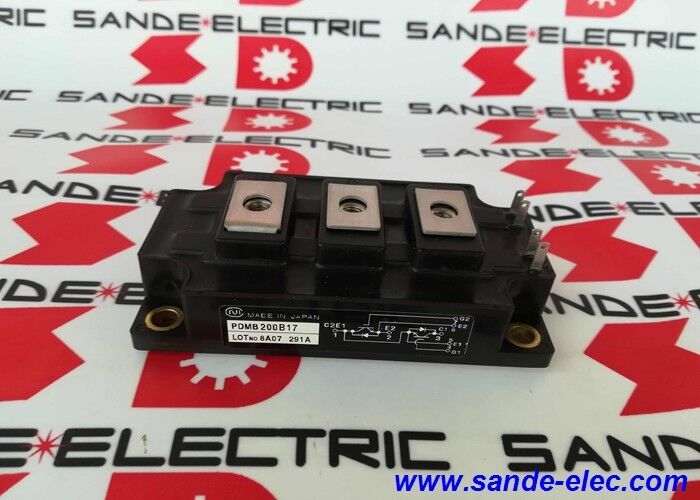

NEC IGBT PDMB200B17 ou PDMB2OOB17

PDMB200B17 NEC Module IGBT 200A / 1700V / semi-conducteur discret / conversion de puissance industrielle

Modules NEC IGBT

NEC Electronics (maintenant partie de Renesas Electronics suite à la fusion de NEC Electronics et Renesas Technology en 2010) était un important fabricant de modules semi-conducteurs de puissance, y compris les IGBT,modules thyristoriquesLa série PDMB représente le double format de module IGBT de NEC conçu pour les applications industrielles d'entraînement et d'onduleur.

The PDMB200B17 at 200A and 1700V occupies the mid-to-high power class for industrial drive IGBTs — capable of switching sufficient current for motor drives in the 55–90kW range at standard industrial supply voltages.

Principales spécifications

Technologie IGBT Pourquoi les IGBT pour les entraînements industriels

Le IGBT (transistor bipolaire à porte isolée) combine:

Impédance d'entrée élevée (porte MOSFET):La passerelle ne nécessite pratiquement pas de courant d'entraînement pour passer à autre chose. Le circuit d'entraînement de la passerelle ne charge et décharge que la capacité de la passerelle.simplifiant considérablement l'électronique de l'entraînement des portes par rapport aux transistors bipolaires.

Faible perte de conduction (sortie bipolaire):Le stade de sortie bipolaire conduit avec une faible tension de saturation (VCE(sat)) même à des courants élevés réduisant la perte de puissance de conduction par rapport aux MOSFET au même niveau de courant.

Commutation rapide:IGBT turn-on and turn-off times in the microsecond range enable PWM frequencies of 2–20kHz — allowing smooth motor speed control without the acoustic noise that low switching frequencies produce in motor windings.

À 200A et 1700V, le PDMB200B17 offre ces avantages IGBT aux niveaux de puissance requis pour les entraînements de moteurs industriels, les systèmes UPS,équipements de conversion de puissance de la classe moyenne à grande puissance industrielle.

Scénarios d'application

Réparation industrielle de VFD:Un entraînement à fréquence variable pour une application industrielle de ventilateur ou de pompe nécessite un remplacement du module IGBT.Le PDMB200B17 est identifié à partir de la facture de matériaux de l'entraînement comme le module IGBT NEC approprié pour le stade de puissance de cet entraînement.

Réserve de maintenance prévue:Une installation qui entretient des entraînements industriels équipés de NEC détient le PDMB200B17 comme composant de rechange essentiel, garantissant une restauration rapide d'un entraînement à moteur sans temps d'arrêt prolongé en attendant la livraison des pièces.

Questions fréquentes

Q1: Quelles applications industrielles utilisent des modules IGBT de classe PDMB200B17?

Les modules IGBT de 200 A / 1700 V servent: les entraînements à fréquence variable pour les moteurs industriels de la gamme 55 à 90 kW, les systèmes UPS pour les centres de données et les charges industrielles,les onduleurs de traction pour véhicules ferroviaires et véhicules industriels lourdsL'application spécifique dépend de l'équipement dans lequel le PDMB200B17 est installé.

Q2: Quelle gestion thermique est requise pour le PDMB200B17 en service?

Le module doit être monté sur un dissipateur de chaleur ou une plaque froide avec une résistance thermique suffisante pour maintenir la température de jonction dans les limites nominales pendant le cycle de fonctionnement de l'application.Appliquer le composé d'interface thermique uniformément sur la plaque de base du module avant le montage. Suivez le couple de montage spécifié par NEC pour maintenir une pression de contact adéquate sans surtension mécanique. Un refroidissement inadéquat est la principale cause de défaillance du module IGBT en service.

Q3: Quelles sont les précautions à prendre lors de la manipulation du PDMB200B17 en vue de son remplacement?

Décharger complètement le bus CC du circuit avant de manipuler le module IGBT  confirmer la tension du bus inférieure à 50 V avec un compteur calibré.le gate oxide des transistors IGBT est sensible à la décharge électrostatique- Vérifiez la plaque de base et la surface de montage du module pour détecter toute contamination ou dommage avant d'installer le composé thermique et de le remonter.

Q4: Quels symptômes de défaillance indiquent un PDMB200B17 défectueux dans un système de propulsion?

Les modes de panne IGBT comprennent: court-circuit entre le collecteur et l'émetteur (trajets de conduite sur surtension immédiatement à activation),défaillance du circuit ouvert (l'entraînement affiche une asymétrie du courant de sortie (une phase manquante), ou commutation dégradée (augmentation de la dissipation thermique sans alarme évidente, se manifestant par une surchauffe prématurée).émetteur, et les bornes de la porte une jonction courte collecteur-émetteur (près de zéro ohm) confirme une défaillance grave.
