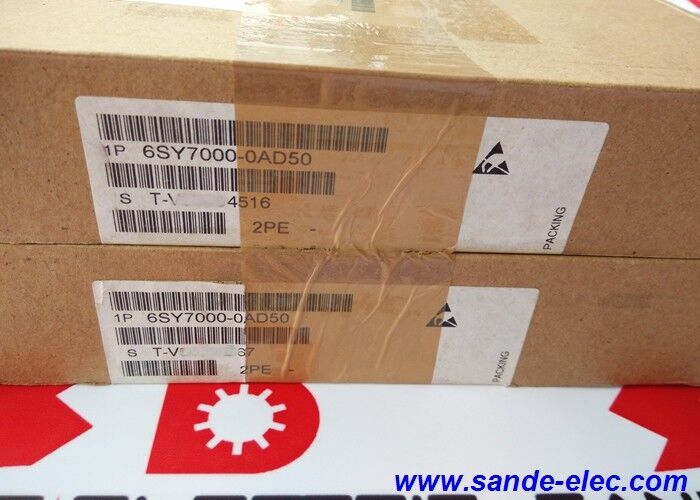

Nouveau module IGBT Siemens 6SY7000-0AD50 dans le boîtier 6SY70000AD50

6SY7000-0AD50 | Module IGBT Siemens SIMOVERT MASTERDRIVES — FZ1800R16KF4 / 1800A / 1600V / Onduleur côté générateur

FZ1800R16KF4 — L'IGBT au cœur du 6SY7000-0AD50

Le 6SY7000-0AD50 est la désignation de pièce de rechange de Siemens pour le module IGBT Infineon FZ1800R16KF4 tel qu'installé dans les grands systèmes de variateur SIMOVERT MASTERDRIVES. Le FZ1800R16KF4 est un module IGBT au format Infineon EconoPACK+ :

Désignation FZ :« FZ » identifie le boîtier Infineon EconoPACK+ doté d'une technologie de contact à ajustement serré et de diodes de roue libre intégrées — la génération de module IGBT qui a précédé le format EconoPACK+4 ultérieur.

Courant collecteur 1800A :Capacité de courant continu à l'état passant du module à la température nominale du boîtier. À 1 800 A, il s'agit de l'un des modules IGBT standard les plus courants au format EconoPACK+, adapté aux classes de puissance les plus élevées des installations SIMOVERT MASTERDRIVES.

Tension de blocage 1600 V :La tension de claquage collecteur-émetteur dépasse 1 600 V, offrant ainsi la marge de sécurité 2 × requise sur le bus CC de ~ 800 V d'un système de variateur CA standard de 480 V, et couvrant les tensions de bus CC plus élevées des installations d'alimentation CA de 660 à 690 V.

Spécifications clés

Série 6SY7000 — Pièces de rechange SIMOVERT MASTERDRIVES IGBT

La série de catalogues 6SY7000 est la gamme de désignations de pièces de rechange de Siemens pour les modules IGBT et à semi-conducteurs de puissance utilisés dans les variateurs de châssis SIMOVERT MASTERDRIVES. Le préfixe 6SY les identifie comme des pièces de rechange SIMOVERT — il ne s'agit pas de modules IGBT autonomes destinés à la distribution générale sur le marché, mais d'unités préconfigurées, testées et cataloguées pour les positions d'installation spécifiques de MASTERDRIVES :

Positionnement spécifique :Chaque numéro de pièce 6SY7000 correspond à une position définie dans un châssis de variateur MASTERDRIVES spécifique : côté générateur, côté ligne ou position de phase spécifique dans le pont onduleur.

Spécifications pré-appariées :Siemens garantit que le module FZ1800R16KF4 du 6SY7000-0AD50 répond aux exigences d'interface thermique, de montage et de commande de grille du châssis MASTERDRIVES auquel il est adapté, éliminant ainsi l'incertitude de compatibilité par rapport à l'achat d'un FZ1800R16KF4 générique dans le catalogue Infineon.

Applications — Entraînements industriels haute puissance

À 1 800 A/1 600 V, le 6SY7000-0AD50 sert les plus grandes applications de variateurs industriels :

Laminoirs sidérurgiques :Entraînement principal et entraînements auxiliaires des laminoirs à chaud et à froid — avec des courants de moteur de pointe de l'ordre du kiloampère pendant les opérations de laminage de billettes et de contrôle de tension.

Machines à papier et carton :Systèmes d'entraînement principaux de grandes machines à papier nécessitant un contrôle fluide de la vitesse variable des moteurs de la classe multi-mégawatts.

Treuils miniers :Équipement de levage de puits de mine profonde : gros moteurs, couples élevés, fonctionnement régénératif pendant la descente et cycles de service exigeants.

Convertisseurs d'éoliennes :Étages d'onduleurs côté réseau et côté générateur dans les convertisseurs d'énergie pour éoliennes de plusieurs mégawatts — où la tension de blocage de 1 600 V s'adapte aux tensions de liaison CC plus élevées utilisées dans les conceptions de convertisseurs haute tension.

FAQ

Q1 : Quelle est la différence entre 6SY7000-0AD50 (1800A) et 6SY7000-0AC37 (1200A) dans le même système MASTERDRIVES ?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) est le module onduleur côté générateur/moteur dans les configurations MASTERDRIVES les plus puissantes. 6SY7000-0AC37 (FZ1200R16KF4, 1200A) est le module côté ligne/alimentation dans les systèmes MASTERDRIVES régénératifs. Le côté générateur transporte généralement un courant de crête plus élevé que le côté ligne lors des événements de surcharge du moteur, d'où la valeur nominale plus élevée de 1 800 A pour la position côté générateur.

Q2 : Le 6SY7000-0AD50 peut-il être remplacé par un FZ1800R16KF4 provenant directement d'Infineon ?

Techniquement, le 6SY7000-0AD50 utilise l'Infineon FZ1800R16KF4 comme dispositif IGBT principal. Cependant, les modules Siemens de la série 6SY7000 sont présélectionnés et catalogués pour la position d'installation spécifique de MASTERDRIVES. À des fins de garantie et de service SIMOVERT MASTERDRIVES, l'utilisation du 6SY7000-0AD50 catalogué par Siemens est l'approche correcte. La substitution directe Infineon FZ1800R16KF4 est techniquement possible pour les ingénieurs de maintenance de disques expérimentés qui peuvent vérifier l'interface thermique et la compatibilité de montage.

Q3 : Quelles précautions de sécurité s'appliquent lors du remplacement du 6SY7000-0AD50 dans un châssis MASTERDRIVES ?

Le bus CC SIMOVERT MASTERDRIVES de classe 1 600 V conserve une tension dangereuse après l'isolation du secteur — suivez la procédure de décharge complète du manuel de maintenance MASTERDRIVES et vérifiez que la tension du bus CC est inférieure à 50 V avant d'accéder aux composants de l'étage de puissance. Avec une capacité de 1 800 A, ces modules sont physiquement grands et lourds : les deux mains et des précautions ESD appropriées sont nécessaires. Suivez les spécifications de couple documentées par Siemens pour les vis de montage du module.

Q4 : Quels symptômes indiquent un module IGBT 6SY7000-0AD50 défaillant dans une installation MASTERDRIVES ?

Les pannes d'IGBT côté générateur génèrent généralement des alarmes matérielles F030 indiquant une surintensité, un court-circuit ou une désaturation du module d'alimentation, apparaissant lors de l'activation du variateur ou sous charge. Des codes d'alarme spécifiques font référence à la phase du pont de l'onduleur concernée. Distinguer les défauts de la carte de commande (qui produisent des erreurs de paramètres ou de communication) et les défauts du moteur (qui produisent des modèles d'asymétrie de courant). Confirmez par mesure de résistance des jonctions IGBT avec le bus DC déchargé.

Q5 : Quelles sont les spécifications de montage et d'interface thermique pour le 6SY7000-0AD50 ?

Les modules FZ1800R16KF4 EconoPACK+ nécessitent une surface de dissipateur thermique plate et propre avec un composé d'interface thermique approprié (graisse thermique ou tampon) et un couple de montage conforme à la spécification de la fiche technique Infineon FZ1800R16KF4. Une pression de contact inadéquate ou une interface thermique contaminée augmente considérablement la température de jonction pour une même dissipation de puissance, réduisant ainsi la fiabilité du module et pouvant provoquer une défaillance prématurée. Suivez le manuel de maintenance du châssis MASTERDRIVES pour connaître le couple de montage spécifique et les spécifications de la pâte thermique.
