Nouveau module de commande automatique de Mitsubishi AJ71QBR11 ou A J71QBR11

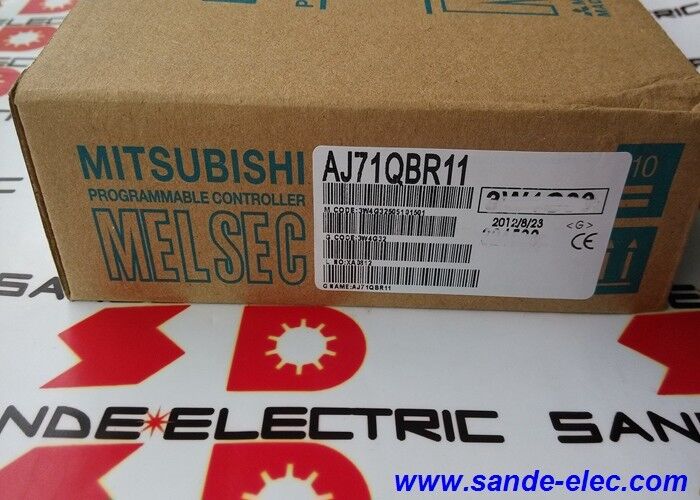

Mitsubishi AJ71QBR11 MELSECNET/10 Module de réseau de bus coaxial

Numéro de la partie:Le numéro de série est le suivant:

Nom du fabricant:Mitsubishi Electric (Japon)

Type de produit:Module de réseau de bus coaxial

Réseau:Les résultats de l'enquête

La transmission:Méthode de bus coaxiale unique, bus jeton

Vitesse:10 Mbps

Maintenir le fonctionnement d'un réseau MELSECNET coaxial

L'AJ71QBR11 est la variante de bus coaxial de la famille de modules réseau MELSECNET/10 de Mitsubishi.Il a été conçu pour les réseaux de bus symboliques de 10 Mbps qui ont connecté les PLC MELSEC-QnA dans les années 1990 et au début des années 2000, des lignes de production et des architectures d'E/S à distance où le câblage était construit autour d'un câble coaxial plutôt que de fibre ou de paire torsadée.

MELSECNET/10 fonctionne sur une topologie de bus de jetons: le réseau passe un jeton logique entre les stations, et seule la station détenant le jeton transmet à tout moment.le comportement prévisible est important pour les applications de commande où chaque station a besoin d'un taux de mise à jour définiÀ 10 Mbps par câble coaxial, le réseau gère à la fois l'échange cyclique de données PLC-PLC et l'E/S à distance avec le même matériel.

L'AJ71QBR11 utilise spécifiquement le câble coaxial 3C-2V ou 5C-2V le type de câble coaxial mince standard dans les installations de réseau industriel japonais de cette période.et la terminaison aux deux extrémités du bus doivent être correctes pour que le réseau fonctionne de manière fiableLe mélange de types de câbles ou la non-correction des terminaisons sont les deux causes les plus fréquentes de défauts de communication MELSECNET/10 dans les installations vieillissantes.

Le module apparaît dans la documentation de transition de Mitsubishi dans le cadre du parcours de migration du matériel MELSEC-A/QnA plus ancien.Beaucoup de sites exécutent ces réseaux longtemps après l'arrêt du matériel.L'AJ71QBR11 est un élément de maintenance à ce stade,fournis par le marché de l'après-vente pour maintenir un réseau coaxial existant en fonctionnement pendant que des plans de modernisation à plus long terme sont élaborés.

Principales spécifications

Questions fréquentes

Q1: Quelle est la différence entre les modules AJ71QBR11 et MELSECNET/10 à fibre optique?

L'AJ71QBR11 est le type de bus coaxial utilisant un câble coaxial 3C-2V ou 5C-2V. Les variantes en fibre optique utilisent un câblage en boucle optique.mais la couche physique est complètement différenteLes deux types ne peuvent pas être mélangés dans le même segment de réseau.

Q2: Le réseau MELSECNET/10 présente des défauts de communication intermittents.

C'est possible, mais vérifiez d'abord la couche physique.vérifier les connecteurs de câbles pour la corrosion ou les contacts lâchesLes défauts au niveau du réseau dans les installations coaxiales vieillissantes sont plus souvent des problèmes de couche physique que des défaillances de module.

Q3: L'AJ71QBR11 peut-il être utilisé avec les commandes automatiques de la série MELSEC-Q?

L'AJ71QBR11 est conçu pour les systèmes MELSEC-QnA et MELSEC-A compatibles.Alors que MELSECNET/10 est la même famille de réseaux, les facteurs de forme des modules et les interfaces du plan arrière diffèrent entre les matériels de la série QnA et Q.

Q4: Qu'est-ce qui doit être vérifié au sujet de la configuration du réseau avant de remplacer AJ71QBR11?

Confirmer le numéro de station (station de contrôle ou station normale), le numéro de réseau et les paramètres de rafraîchissement cyclique actuellement programmés dans le module installé.Ces paramètres doivent être reproduits dans le module de remplacement ou configurés à partir de la documentationUne mauvaise configuration de la station est une cause fréquente d'échecs de communication après le remplacement.

Q5: D'où provient l'AJ71QBR11 maintenant qu'il a été arrêté?

Par l'intermédiaire du marché de l'après-vente de l'automatisation industrielle, les concessionnaires spécialisés MELSEC et les entreprises de réparation de Mitsubishi PLC détiennent des stocks de change pour les modules MELSECNET/10.Demande de confirmation de la disponibilité du type de bus coaxial (BR11)Les tests fonctionnels effectués sur une plateforme d'essai MELSECNET/10 avant expédition constituent la meilleure garantie d'un remplacement fonctionnel.
