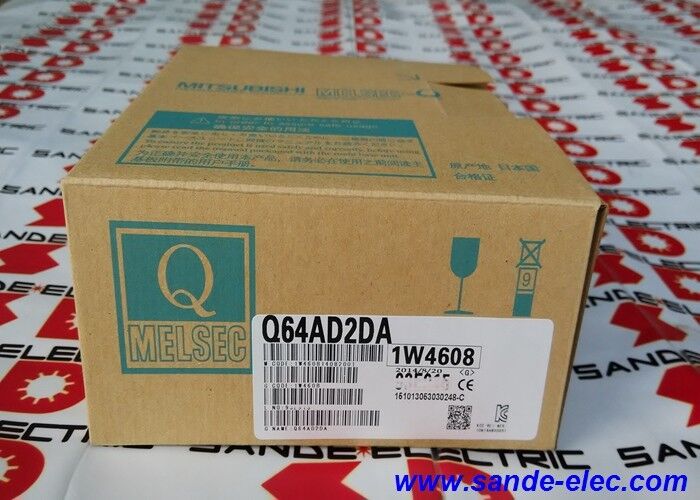

Nouveau Mitsubishi PLC Q64AD2DA Une année de garantie

Mitsubishi Q64AD2DA | E/S analogiques combinées MELSEC-Q — Entrée 4 canaux / Sortie 2 canaux / ±10 V + 0–20 mA / 500 µs / Enregistrement / Borne 18 points / 27,4 mm

4 entrées et 2 sorties dans un emplacement de 27,4 mm

La plupart des modules analogiques de la série Q sont soit à entrée pure, soit à sortie pure. Le Q64AD2DA combine les deux fonctions dans un seul emplacement : quatre canaux d'entrée A/D et deux canaux de sortie D/A coexistent dans le même module. Pour les applications nécessitant les deux types de signaux analogiques sur la même section de machine, cela réduit de moitié le nombre d'emplacements et simplifie le câblage par rapport à l'installation de modules Q64AD et Q62DAN séparés.

Cette division est pratique pour les configurations de boucle de contrôle courantes : deux canaux d'entrée lisent les signaux variables du processus (pression, température, débit), un troisième surveille le retour de vitesse analogique d'un variateur et le quatrième gère un transducteur de position - tandis que les deux canaux de sortie pilotent simultanément une vanne de régulation et un point de consigne du variateur de vitesse. Les six canaux fonctionnent à 500 µs, donc aucune conversion analogique n'attend derrière une autre.

Spécifications clés

Résolution sélectionnable — Cinq modes d'entrée, quatre modes de sortie

Le Q64AD2DA n’est pas verrouillé sur un seul paramètre de résolution. Chaque canal d'entrée sélectionne indépendamment parmi cinq plages de sortie numérique :

0 à 4 000 :Couvre la plage 0-20 mA ou 0-10 V avec 4 000 points. Chaque compte représente 0,25 % de la pleine échelle.

±4000 :Plage bipolaire pour signaux ±10 V. Le centre de la plage de tension correspond à 0 ; les extrêmes à ± 4000.

0 à 12 000 :Plage de comptage étendue. Fournit des étapes de résolution plus fines sur la même étendue de signal physique, ce qui est utile lorsque le programme utilise le nombre brut directement dans les calculs techniques sans mise à l'échelle supplémentaire.

0–16 000 / ±16 000 :Modes de résolution maximale. Divise la plage d'entrée complète en 16 000 pas (ou 32 000 pas sur la plage bipolaire), minimisant ainsi l'erreur de quantification pour une mesure de précision.

Les canaux de sortie sont sélectionnés entre 0 et 4 000, ± 4 000, 0 et ± 12 000 ou ± 16 000 — la même logique s'applique. Le réglage de la résolution s'effectue via les paramètres du module de fonction intelligent dans GX Developer ou GX Works2.

Scénarios d'application

Contrôle de processus en boucle fermée :Deux canaux d'entrée lisent les transmetteurs de pression et de température (4 à 20 mA). Un canal de sortie pilote une vanne de régulation (0-10 V). Le Q64AD2DA gère la chaîne complète des signaux de mesure au contrôle sans modules d'entrée et de sortie séparés.

Surveillance des machines multi-capteurs :Quatre entrées de variables de processus (force, déplacement, pression, température) dans un seul module. La journalisation capture les données de forme d'onde pendant les cycles de la machine pour les enregistrements de qualité et de diagnostic.

Régulation de vitesse avec feedback :Le canal de sortie fournit une référence de vitesse analogique de ± 10 V à un servoamplificateur. Le canal d'entrée lit le signal de vitesse réelle à partir de la sortie analogique du variateur pour une vérification en boucle fermée.

FAQ

Q1 : Le Q64AD2DA peut-il être utilisé dans les systèmes des séries Q et QnU ?

Oui. Le Q64AD2DA est compatible avec les unités de base principales de la série MELSEC-Q ainsi qu'avec les processeurs de la série QnU et leurs unités de base. Les deux familles de processeurs prennent en charge la même interface de module de fonction intelligente, et le Q64AD2DA occupe 16 points d'E/S dans la carte d'E/S de chaque système.

Q2 : Les canaux d'entrée et les canaux de sortie peuvent-ils être configurés indépendamment pour la tension ou le courant ?

Oui. Chaque canal sélectionne son type de signal (tension ou courant) indépendamment via le câblage matériel et les paramètres logiciels. Le canal d'entrée 1 peut être réglé pour un courant de 0 à 20 mA tandis que le canal d'entrée 2 fonctionne sur une tension de ±10 V, et les deux canaux de sortie peuvent mélanger les types de manière similaire.

Q3 : Comment accéder à la fonction de journalisation dans le programme CPU ?

Le processeur lit le tampon de journalisation dans la mémoire tampon (BFM) du Q64AD2DA à l'aide des instructions FROM. Les adresses BFM spécifiques pour l'enregistrement des données, l'intervalle d'échantillonnage et l'état de l'enregistrement sont définies dans la liste de mémoire tampon du manuel d'utilisation du Q64AD2DA. GX Works2 fournit également un écran de contrôle graphique pour visualiser les formes d'onde enregistrées directement pendant les sessions de diagnostic en ligne.

Q4 : Quelle est la différence entre le Q64AD2DA et le Q68AD2DA ?

Le Q64AD (la partie "64") possède 4 canaux d'entrée et 2 canaux de sortie dans la version combinée (Q64AD2DA). Le Q68AD dispose de 8 canaux d'entrée. Pour la variante combinée (8 entrées + 2 sorties), le Q68AD2DA serait spécifié. Choisissez le Q64AD2DA lorsque quatre canaux d'entrée suffisent ; choisissez le Q68AD2DA pour les exigences d'entrée à huit canaux.

Q5 : La vitesse de conversion change-t-elle lorsque les entrées et les sorties sont actives simultanément ?

Chaque canal se convertit indépendamment à 500µs. Tous les canaux d'entrée actifs sont convertis à leur taux individuel de 500 µs, et les deux canaux de sortie se mettent également à jour à 500 µs par canal. Le cycle de conversion total pour les six canaux du module n'est pas un seul balayage séquentiel : le matériel de conversion de chaque canal fonctionne en parallèle. Le chiffre de 500 µs s'applique par canal, quel que soit le nombre de canaux activés.
