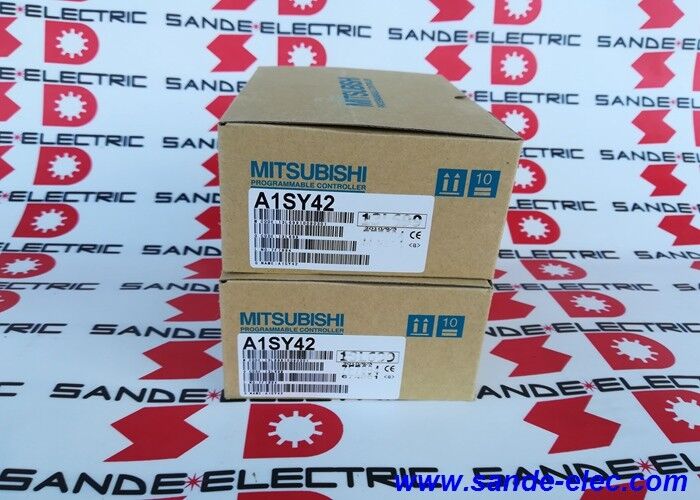

Nouveau et original Mitsubishi PLC A1SY42

Mitsubishi A1SY42 ♫ MELSEC-A Transistors minces à 64 points sortie d'évier 12/24VDC / 0,1A par point / 1,6A commun / 2ms / 40-Pin FCN

64 sorties de transistors dans une fente A1S

L'A1SY42 fournit la plus haute densité de point de sortie de transistor dans la série mince MELSEC-A A1S ¢ 64 sorties NPN à partir d'un seul emplacement de rack.l'A1SY41 fournit 32 points dans le même format de fenteLorsqu'un système de commande doit commander de nombreux dispositifs de champ discrets, des soupapes électromagnétiques, des bobines de relais, des lampes de pilotage, des démarreurs de moteur,la densité de 64 points de l'A1SY42 maximise la capacité de sortie tout en minimisant le nombre de créneaux utilisés.

Les 64 canaux sont connectés par un seul connecteur de type FCN à 40 broches. Field wiring runs via FCN cable assembly to a separate terminal board where individual conductors terminate at screw terminals — the wiring approach standard across the MELSEC-A A1S output module family.

Principales spécifications

A1SY42 dans la famille de modules de sortie MELSEC-A

L'A1SY42 maximise le nombre de canaux au niveau de courant de 0,1A. Pour moins de points à courant plus élevé, l'A1SY50 ou A1SY60 s'applique.Cette session a précédemment décrit l'A1SX41 (entrée numérique) et A1S68DAI (sortie analogique) pour la même plateforme A1S.

Limites communes de courant 1.6A par groupe

A 0,1 A par point, 16 sorties simultanées entièrement chargées atteindraient 1,6 A ¢ la limite commune.

• Coil de relais 24 VDC: 30 ∼ 60 mA → 26 sorties simultanées entièrement chargées par courant commun
• Le pilote du magnétophone 24 VDC: 80 ∼ 150 mA → 10 ∼ 20 simultanément
• Indicateur LED 24 VDC: 20 mA → 64 simultanément dans la limite

Dans le cas d'applications de solénoïdes denses où plusieurs pilotes tirent simultanément à un courant élevé, vérifier le courant commun simultané total par rapport à la limite de 1,6 A.

Scénarios d'application

Panneau de soupape dense:64 pilotes de vannes pneumatiques à 24VDC. À 60mA par vanne, tous les 64 = 3,84A total distribuent correctement à travers les communs. Un A1SY42 gère toutes les sorties de vannes à partir d'une fente de rack.

Panneau d'indication de l'état de la machine:64 lumières pilotes LED à 24VDC, 20mA chacune. Toutes simultanément = 1,28A ¢ dans la limite. Un module contrôle l'affichage complet de l'état.

La conduite par relais multi-zones:64 canaux de sortie entraînent des bobines de relais 24VDC à 30 à 50 mA chacune. Utilisé dans de grands panneaux de commande où les sorties activent des relais de champ pour des charges de plus haute tension.

Questions fréquentes

Q1: Quelle est la différence entre A1SY42 et A1SY42P?

L'A1SY42P ajoute une protection par fusible commun pour chaque groupe de terminaux communs.L'A1SY42 n'a pas une telle protectionDans les installations où les défauts de câblage sur le terrain sont un problème de maintenance, la spécification A1SY42P est la plus robuste.

Q2: L'A1SY42 est-il compatible avec les supports de série A (A2U, A3U) de taille réelle?

Non. L'A1SY42 est le format mince A1S ∙ il ne s'adapte qu'aux racks minces A1S. Les racks de taille réelle de la série A utilisent des modules physiquement plus grands.L'équivalent en taille réelle pour la sortie de transistor à 64 points dans la série A est le A2Y42- Confirmez le format du rack à partir du matériel installé avant de commander.

Q3: Comment le câblage de champ est-il connecté au connecteur FCN à 40 broches?

Par l'intermédiaire d'un ensemble de câbles FCN un câble multiconducteur avec une prise FCN à 40 broches sur le côté du module et une carte terminale (comme A1TBN ou compatible) sur le côté du champ.La carte de borne fournit des bornes de vis individuelles pour chaque canal et des bornes communesCette approche de câblage est détaillée dans le manuel du matériel MELSEC-A dans la section d'installation A1SY42.

Q4: Quelles adresses de programme contrôlent les sorties A1SY42?

Les adresses des périphériques Y dans la zone d'image de sortie du processeur MELSEC-A.La configuration matérielle GX Developer ou GX Works2 (pour le type de processeur AnS/A1S) attribue l'adresse Y de départ à chaque module en fonction de la position des fentesLes instructions standard de l'échelle Y, SET et RST commandent les sorties aux adresses assignées.

Q5: Comment l'A1SY42 se compare à l'A1SY81 (32 points) en termes de sélection?

L'A1SY81 fournit 32 sorties à 0.1A par point avec 2A par courant commun plus de place de courant par courant commun que l'A1SY42 1.6A. L'A1SY42 double le nombre de points à 64 mais à 1.6A par courant commun.Choisir A1SY81 lorsque la densité de courant simultané par courant commun est supérieure; choisir A1SY42 lorsque le nombre maximal de chaînes par créneau est prioritaire et que le budget courant commun est gérable.
